3 Проектирование ftth поселка Антипиха
В главе проектирования для выбора технологии PON или Ethernet сеть разбита на уровни, выбраны вид и схемы связи оборудования, схемы прокладки кабельных линий. Рассчитано количество оборудования и монтажной арматуры. Разработана схема сетевых технологий настраиваемых на оборудование для предоставления Triple play услуг.
3.1 Технология монтажа кабеля
Услуги будут предоставляться населению в 24 коттеджа. Подвеска кабеля будет производиться по опорам ЛЭП 0,4 кВт. Расположение опор и проводки кабеля показано на «рисунке 12».
«Рисунок 12» схема расположения опор и подвески кабеля
Точками обозначены железобетонные опоры. Сплошной линией - подвешенный оптический кабель. Квадратом - место стыковки магистрального кабеля, расположения оборудования Ethernet и PON.
Подвес кабеля осуществляется на опорах. Зажимы удерживают кабель, создавая нужное натяжение, зажимы крепятся к кронштейну. Запас кабеля находиться в коробе хранения. Отвод и сращивания кабеля осуществляется в муфте.
«Рисунок 21» фотография способа подвески кабеля
На рисунке 21 представлен способ подвески кабеля. 1 - кабельные зажимы, 2 – распределительный кабель 24 волокна, 3 – отводной абонентский кабель 2 волокна, 4 - короб хранения запасов кабеля, 5 – оптическая муфта.
3.2 Реализация проекта по технологии pon
Станционное оборудование размещается на территории узла доступа и включает в себя:
- 19U шкаф;
- станционный терминал (OLT);
- оптический кросс SC16 1U.
В 19U шкафу располагается станционный терминал (OLT) и оптический кросс SC16. Питание постоянного тока заводится от местного источника питания, обеспечивается заземление.
OLT при помощи патчкорда (UTP CAT5e) или оптической кабельной сборки подключается к внешней сети передачи данных. Из расчета тридцать два абонента на один PON-порт OLT используется один оптический порт для подключения 24 абонентов. PON-порты OLT подключаются оптическими патчкордами SC/APC к станционному оптическому кроссу SC16.
Кросс размещается в стойке с OLT. На кросс заводится магистральный оптический кабель, и на патч-панель выводятся нужные волокна этого кабеля. В данном случае целесообразно использовать два волокна кабель. Одно рабочие, один на случай резерва. Резервные волокна предназначены для подключения новых абонентов при расширении поселка или для быстрого переключения связи на резервное волокно в случае повреждения рабочего.
Кабель с магистрального участка в посёлок заходит со стороны дома №8 с ОРШ, установленный в специальном помещении с ограниченным доступом, в данном случае в подвале дома сторожа.
Магистральный кабель выводится на оптический кросс в ОРШ. С помощью патчкорда рабочие волокна подключаются к сплиттеру 1х32. Выход сплиттера выводятся на стоечный 19U кросс на 24 соединения. К кроссу подключается 24-хволоконный кабель и протягивается по улице.
«Рисунок 13» схема станционного оборудования и оборудования ОРШ
По улицам поселка, на опорах наружного освещения (опоры находятся на расстоянии не более 50 м друг от друга) с помощью узлов крепления и зажимов подвешивается 24-х волоконный кабель, устанавливаются 8 отводных муфт, каждая из которых обеспечивает ответвление от 2 до 4 волокон кабеля в сторону абонентов. С помощью сварочного соединения в муфте эти волокна соединяются с drop-кабелем, который также по опорам внешнего освещения подводится к каждому дому подвесом. Двадцать четыре волокна используются для подключения абонентов.

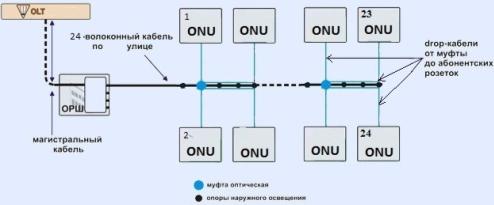

«Рисунок 14» схема участка ОРШ-ONU
В помещении пользователя устанавливается абонентская розетка. Drop-кабель, оконеченный пигтейлом, заводится в помещение пользователя и монтируется в оптическую абонентскую розетку с помощью адаптера. К адаптеру подключается оптический патчкорд SC/APC, соединяющий абонентскую розетку с абонентским устройством (ONT).
«Рисунок 15» схема абонентского участка
ПК пользователя подключается к ONT патчкордом UTP CAT5e. В зависимости от типа абонентского устройства, абонент может подключить к нему до четырех персональных компьютеров с помощью кабеля и до трех – с помощью беспроводного соединения Wi-Fi, до двух телефонных аппаратов и телевизор.
