4 Выбор линейного и станционного оборудования

На этапе выбора разработан ряд требований по соответствующим параметрам для линейного и станционного оборудования, также приводятся конкретные вид, который будет использоваться в реализации проекта с ценой для дальнейших экономических подсчетов.

4.1 Выбор кабеля и монтажного оборудования

Требования к кабелю:

Кабель для воздушной подвески распределительного и абонентского участка цепи.

Оптическое волокно должно соответствовать Рекомендациях Международного Союза Электросвязи (ITU-T) серии G652D. «Характеристики одномодового оптического волокна и кабеля» не имеют всплеска затухания на длине волны 1383 нм («водный пик») и могут использоваться в широком спектральном диапазоне 1310 – 1650 нм с системами CWDM или G.652C

Количество волокон для распределительном участке цепи 24, для абонентского участке кабель с 2 волокнами.

Конструкция кабеля одномодульный с выносным силовым элементом, предназначаться для подвески кабеля на опорах освещения (ЛЭП 0,4 кВ). Ширина пролетов между опорами не превышает 60 м.

Сегодня в России действуют около 30 заводов, производящих ВОК. территории СНГ есть еще два завода на Украине и два в Белоруссии; их доля в общем производстве ВОК на территории СНГ составляет порядка 10%.

Самые известные это ЗАО ”ОКС 01”, ЗАО ”Самарская оптическая кабельная компания”, ООО ”Сарансккабель-Оптика”, ЗАО ”Севкабель-Оптик”, Интегра-Кабель, ИООО ”СОЮЗ-КАБЕЛЬ”, ЗАО ”ТРАНСВОК”, ООО ”Еврокабель I”, ЗАО ”МОСКАБЕЛЬ-ФУДЖИКУРА”, ОАО ”ОДЕСКАБЕЛЬ”, ООО ”ОПТЕН”, ЗАО ”ОФС Связьстрой-1 ВОКК”, ООО ”Эликс-Кабель”.

Таблица 3 Цены на кабель

ОКС-01 (Санкт-Петербург)
ОПК-02Т02-7,5/0,3	23 960 руб/км
ОПК-24Т04-7,5/0,3	38 350 руб/км
Еврокабель (Московская область)
ОПЦ 6 кН 2 волокна	18300 руб/км
ОПЦ 6 кН 24 волокна	26000 руб/км
Москабель-Фуджикура (Москва)
ОКПЦ-10А-01-0,22-2-(6,0)	21 932 руб/км
ОКПЦ-10А-01-0,22-24-(6,0)	28 532 руб/км
«Сарансккабель Оптика»
ОКТс-0,22-2П (7кН)	33800 руб/км
ОКТс-0,22-24П (7кН)	47000 руб/км

В таблице 3 представлены заводы производящий кабель на 2 и 24 волокна и стоимость такого кабеля за 1 км.

ЗАО «ОКС 01» - изготовитель оптических кабелей, с 2007 года выпускает свою продукцию с оптическими волокнами нового поколения - марки SMF-28e+, производства фирмы «Corning», США.

Кабели ЗАО «ОКС» зарекомендовали себя использование на практике, средний ценой, поэтому в проекте будет использоваться кабель ОПК.

Оптический кабель марки ОПК предназначен для применения на единой сети электросвязи России для подвески на опорах линий связи, между зданиями и сооружениями, прокладки внутри зданий, в тоннелях, в том числе тоннелях метрополитена, в качестве временных кабельных вставок.

Структура кабеля:

Оптические волокна сгруппированные в пучки или уложенные свободно. Пластиковая трубка с гидрофобным заполнителем. Канат из стальных высокопрочных оцинкованных проволок, с временным сопротивлением разрыву 1670 МПа. Наружная полиэтиленовая оболочка.

«Рисунок 24» Кабель ОПК

Характеристики кабеля:

Количество оптических волокон в кабеле - 2 и 24.

Стойкость к статическим растягивающим усилиям - 7,5 кН

Стойкость к раздавливающим усилиям – 0,3 кН/см.

Стойкость к ударным воздействиям - 20 Дж.

Допустимый радиус изгиба – от 170 мм.

Габаритный размер кабеля – от 4,0/8,4мм.

Таблица 4 Цветовая маркировка оптических волокон

1	натуральный	5	бирюзовый	9	розовый	13	лимонный
2	зеленый	6	желтый	10	фиолетовый	14	бежевый
3	красный	7	коричневый	11	серый	15	оливковый
4	синий	8	оранжевый	12	черный	16	белый

В кабели уложены пучки по 12 волокно в каждом пучке, волокно маркируются цветами с 1 по 12, пучки обматываю маркированными нитями цвета 2 и 3.

Основные характеристики одномодового оптического волокна с расширенным диапазоном рабочих длин волн и с повышенным порогом стимулирования бриллюэновского рассеяния G.652D

Таблица 5 Характеристика волокна G.652D

Рабочие длины волн, нм	1310÷1625
Диаметр оболочки, мкм	125±1
Некруглость облочки, %, не более	1
Диаметр защитного покрытия, мкм	250±15
Коэффициент затухания дБ/км: на длине волны 1310 нм, не более на длине волны 1383 нм, не более на длине волны 1550 нм, не более на длине волны 1625 нм, не более	0,36 0,35 0,22 0,23

Для реализации проекта будет достаточно распределительного 24 волоконного кабеля и кабеля 2 волокна для абонентского участка длиной по 1 км.

Особенности одномодульного кабеля возможность отвода волокна на абонентский участок не разрезая транзитные волокна. Также более легкий вес 65 кг у многомодульный с такими же требованиями около 100 кг.

Также стоить отметить что стоимость одномодульного кабеля дешевле стоимости многомодульного с аналогичными параметрами.

Анкерный зажим

AC7 500 позволяет просто и быстро закрепить оптический кабель типа "8" за вынесенный стальной трос. Нет необходимости оголять или же отделять несущий трос. Зажим удерживается непосредственно за стальной трос, прорезая оболочку. Зажим AC7 500 применяется для подвески оптического кабеля с внешним металлическим силовым элементом (тросом) на пролетах до 120 м. Стоимость зажима 350 руб.

«Рисунок 25» Анкерный зажим АС7 500

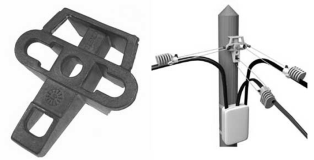

Кронштейн

Кронштейн UPB устанавливается на всех типах столбов, с отверстиями или без, с помощью двух обвязочных лент SB204/SB207 шириной 20 мм и двух замков B20 (или двух втулок A20). В среднем на кронштейн необходимы две ленты по одному метру длиной. Выбор толщины ленты зависит от требуемой прочности, что определяется, в свою очередь от тягового усилия, прилагаемого на кронштейн. Цена 200 руб шт.

«Рисунок 26» Кронштейн UPB

Муфта

Муфта GJS-6007 Емкость муфты до 4 сплайс-пластин. Емкость каждой сплайс-пластины — до 24 волокон при укладке КДЗС в два слоя. Муфта разъемная, состоит из двух половинок, что позволяет надевать муфту на петлю кабеля. Таким образом, можно делать отводы волокон, не разрезая все волокна кабеля, то есть, сохраняя транзитные волокна позволяя соединять до 6 оптических кабелей. Стоимость муфты GJS-6007 1400 руб. за шт.

«Рисунок 27» муфта GJS-6007

Монтажные работы по подвесу кабеля будет выполнять наемная бригада. Бригада имеет свои монтажные инструменты не оговариваемые в проекте. В дальнейших экономических расчетах будет учитываться стоимость работы бригады по выполнению крепления кронштейнов, короба хранения запасов кабеля, крепление муфт, натяжения кабеля, заводка кабеля к абоненту. Общая стоимость работы XXX руб.
