36. Импульсные диоды. Переходные процессы при работе от генератора.
Импульсные диоды должны иметь быструю реакцию на импульсы напряжения или тока, то есть обладать малым временем перехода из закрытого в открытое состояние и наоборот. Время определяется временем перезаряда и временем накопления – рассасывания неравновесных носителей в областях, прилегающих к p-n переходу. Для быстроменяющихся сигналов эквивалентная схема диодов имеет вид: - сопротивление идеального безынерционного перехода, - сопротивление объемов p и n областей и подводящих контактов.
Рис. Схема замещения импульсного диода Рис. Схема переключения диода
-
ограничивающий ток резистор,
-
нагрузка,
-
внутренние сопротивление генератора.
Характер переходных процессов зависит как от уровня переключающего сигнала, так и от внешней цепи диода. При малых сигналах прямой ток не создает в p - и n - областях заметной концентрации неравновесных носителей. В этом случае инерционность определяется только . При больших сигналах перезаряжается большим током и время перезаряда мало. Но при этом проявляются процессы накопления и рассасывания неравновесных носителей в областях, прилегающих к p-n переходу.
Переходные процессы в режиме большого сигнала в схеме с генератором тока
Если
,
,
то ток через диод не зависит от напряжения
на нем, то есть оказывается жестко
заданным внешней цепью. Внешняя цепь
работает как источник тока.

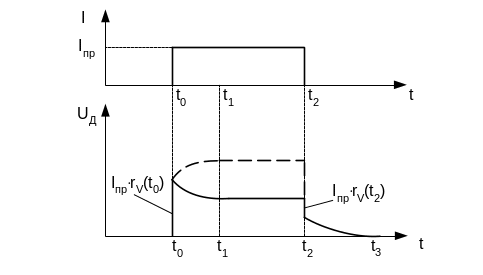

Рис. Переходной процесс переключения диода в схеме с генератором тока (режим большого сигнала)
В первый момент поступления импульса тока на диоде возникает падение напряжения, обусловленное . Дальнейшее изменение напряжения связано с накоплением неравновесных носителей в p-n областях. Процесс можно проследить по изменению концентрации носителей в одной из областей. Например, в n, в p-области будет та же картина, а распределение неравновесных основных носителей повторяет распределение неравновесных неосновных носителей.
Рис. Распределение концентрации неравновесных носителей при включении диода в прямом направлении
В
момент
в область n
– инжектирована первая партия
неравновесных дырок:
,
а затем с ростом t,
концентрация
будет
увеличиваться до тех пор, пока
увеличивающаяся рекомбинация неравновесных
носителей не сравняется с темпом
инжекции. Накопление неравновесных
носителей заканчивается в момент
,
так как движение неравновесных неосновных
носителей в n
– области чисто диффузионное, то
накопление идет с постоянным градиентом
концентрации около границ перехода. По
мере накопления неравновесных носителей
объемное сопротивление
уменьшается, что сопровождается
уменьшением напряжения на диоде
.
С другой стороны возрастает граничная
концентрация неравновесных неосновных
носителей, и так как концентрация
,
то это сопровождается увеличением
.
Поэтому напряжение на диоде
в общем случае может, как увеличиваться,
так и уменьшаться (зависит от конструкции
диода).
Длительность
переходного процесса
называют временем
установления прямого сопротивления
диода
-
.
После
,
в промежутке
процессы в диоде установились и
.
В момент выключения тока напряжение на
диоде скачком уменьшается на величину
,
причем
,
то есть скачок напряжения меньше, чем
в момент
.

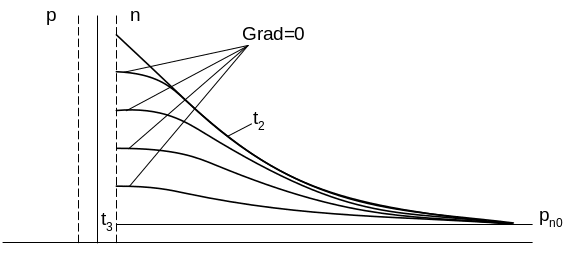

Рис.
Распределение концентрации неравновесных
носителей при выключении диода. Так как
- прекратится практически мгновенно,
то заряд неравновесных носителей в
момент
остается неизменным. Этот заряд, а точнее
граничная концентрация неравновесных
носителей
и сохраняет почти постоянное напряжение
на p-n
переходе:
.
Затем неравновесный заряд исчезает (в
общем случае рассасывается) за счет
рекомбинации. Вместе с ним исчезает и
.
Так как при этом
,
то на графике распределения неравновесных
носителей, градиент концентрации этих
носителей на границе p-n
перехода также равен нулю.
-
время восстановления обратного
сопротивления диода. Обычно,
и определяется величиной тока
и временем жизни носителей
.
