Введение

С развитием микроэлектроники и микросхемотехники стали появляться новые устройства, построенные на новой технологической основе - интегральной технологии. Данное новшество позволило значительно уменьшить габариты проектируемых устройств. Интегральная технология после ее изобретения разошлась на два направления, это аналоговые и цифровые интегральные схемы. В аналоговой интегральной схемотехнике широкое применение нашли так называемые операционные усилители. На операционных усилителях, возможно строить разнообразные по своему назначений устройства к примеру: интеграторы, дифференциаторы, усилители инвертирующие и не инвертирующие, активные фильтры на RC-элементах. Операционные усилители широко применяются в промышленной электроники в узлах автоматики, усиления и вычислений, И в качестве примера ОУ рассматривается схема усилителя мощности. Усилитель мощности предназначен для создания требуемой мощности сигнала в нагрузке. Усилитель колебаний низкой частоты – составная часть каждого современного радиоприемника, телевизора или магнитофона. Усилитель является основой радиовещания по проводам, аппаратуры телеуправления, многих измерительных приборов, электронной автоматики и вычислительной техники, кибернетических устройств.

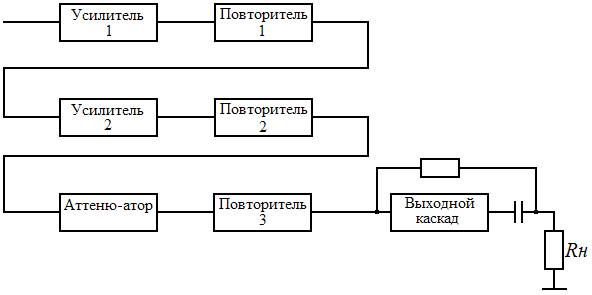

Рис. 1 – Блок-схема

Выходной каскад предназначен для обеспечения заданной мощности на заданном сопротивлении нагрузки.

Повторитель 3 увеличивает входное сопротивление выходного каскада.

Аттенюатор служит для плавной и ступенчатой регулировки уровня ослабления выходного напряжения.

Повторитель 2 увеличивает входное сопротивление аттенюатора.

Усилители 1, 2 увеличивают входное напряжение до величины, необходимой для выходного каскада.

Повторитель 1 увеличивает входное сопротивление усилителя 2, для того, чтобы обеспечить величину входного напряжения и сопротивления усилителя 1 указанного в техническом задании.

1 Элементарная база усилителей мощности

При сборке любого УМЗЧ следует помнить, что каждый компонент усилителя, каждый конденсатор, транзистор и даже резистор влияет на звучание усилителя и соответственно на конечный результат, поэтому при сборке усилителя следует выбирать наиболее качественные компоненты из доступных. Далее я расскажу некоторые важные моменты касающиеся элементарной базы.

Резисторы. Все резисторы, кроме дополнительно указанных на схеме, выбираем рассчитанные на мощность 0,25Вт. Лучше применять металлопленочные резисторы из-за их меньшего шума. Можно применять как советские МЛТ, так и любые их китайские аналоги. Резисторы сильного влияния на звучания не оказывают, но не все. Резисторы в эммитерах могут оказать сильное влияние на звук на высоких мощностях, поэтому в качестве этих резисторов лучше применить что-то по качественней. Не допускается применять проволочные резисторы из-за их паразитной индуктивности. Стремиться применять высокоточные резисторы (с погрешностью 1% и менее) не нужно, т.к. сильного влияния на конечный результат это не окажет. Допустимо применять резисторы с допуском 10%. Подстроенные резисторы следует брать импортные, многооборотные (это облегчит настройку усилителя).

Конденсаторы. Основное внимание необходимо уделить качеству конденсаторов, особенно тем, которые стоят на пути прохождения сигнала. В роли этих конденсаторов лучше выбрать наиболее качественное из возможных. Лучше применять конденсаторы фирмы Epcos. Можно применять конденсаторы производства СССР типа МБМ, К78-19, К71-7 или (что хуже) К73-17, либо его китайский аналог. Еще можно применить не полярный электролит, но можно и полярный. Лучше выбирать так же от известной фирмы например Samwha, но можно применять и не дорогие полярные и не полярные электролиты. Стоит избегать электролитов фирм Elzet, Chang и других китайских «брендов». Не в коем случае нельзя применять электролиты производства СССР, т.к. они уже давно высохли и не могут обеспечить своих параметров. Применяются так же керамические конденсаторы. Напряжение так же следует выбирать в соответствии с напряжение питания. Их качество так же сильного значения не имеет, но лучше выбрать что-нибудь по лучше.

Транзисторы. По транзисторам особо нечего говорить. Самое главное правило – это применять то, что указано на схеме и сюрпризов не будет. Не стоит применять транзисторы-аналоги производства СССР, а так же категорически не рекомендуется применять транзисторы KSE340/350 (MJE340/350) – это может привести к самовозбуждению усилителя. При покупке транзисторов следует опасаться поддельных транзисторов.
