Состав и содержание работ на стадии технорабочего проектирования

Работы на этой стадии выполняются на основе утвержденного ТЗ, при этом разрабатываются:

• Основные положения проектируемой системы, принципы ее функционирования и взаимодействия с другими системами.

• Определяется структура системы (ее функционал) в достаточно подробном варианте.

• Разрабатываются проектные решения по всем видам обеспечения системы.

На стадии технорабочего проектирования выполняются 2 этапа работ:

1. техническое проектирование;

2. рабочее проектирование.

На первом этапе (техническое проектирование) осуществляется логическая проработка функциональной и системной архитектуры ИС, в процессе которой могут быть разработаны несколько вариантов всех компонентов системы; приводится оценка вариантов по показателям стоимости, трудоемкости, достоверности и т.д. и выпускается технический проект системы.

Все работы первого этапа можно разбить на 2 группы.

К первой группе относится разработка общесистемных проектных решений, в том числе:

• разработка основных общесистемных положений по ИС;

• определение функциональной структуры;

• разработка проектно-сметной документации и расчет экономической эффективности системы;

• разработка плана мероприятий по внедрению ИС.

При разработке основных положений уточняются цели создания ИС и выполняемые ею функции, кроме того, устанавливается взаимосвязь проектируемой системы с другими системами, уточняется организационная структура объекта в условиях функционирования ИС.

Наиболее принципиальной в данном комплекте работ является разработка функциональной архитектуры ИС.

Ко второй группе работ, выполняемых на данном этапе, относятся разработка локальных проектных решений, к числу которых, в первую очередь, относят «постановку» задачи.

Кроме того, ко второй группе работ следует отнести:

• проектирование форм входных и выходных документов;

• система ведения документов и пакетов экранных форм;

• проектирование (обоснованное использование) классификационной информации и системы ведения классификаторов;

• разработка входных и выходных сообщений;

• проектирование состава и структуры информационной базы;

• проектирование вне машинных и внутри машинных технологических решений задач;

• разработка проектных решений по комплексу технических средств.

Основным компонентом локальных проектных решений, являющимся базой для разработки информационного, программного и технологического обеспечений, является постановка задач. Этот документ содержит 3 основные части:

1. Характеристику задачи;

2. Описание выходной информации;

3. Описание входной информации.

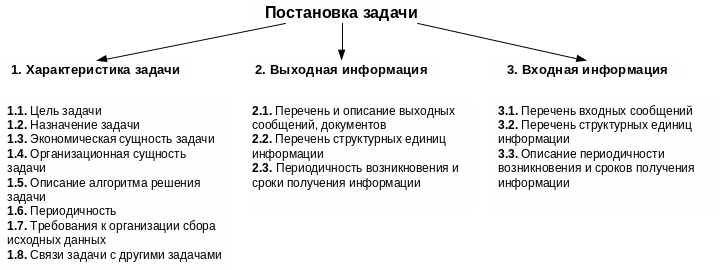

Рисунок 17 – Структура этапа постановки задачи.

Под целью автоматизированного решения задачи подразумевается получение определенного экономического эффекта или снижения стоимостных и трудовых затрат на обработку информации, улучшение качества и достоверности получаемой информации, повышение оперативности ее обработки, т.е. получение прямого или косвенного эффекта от внедрения данной задачи.

Под экономической сущностью решения задачи понимаются состав экономических показателей, рассчитываемых при ее решении, документы, в которые заносятся эти показатели, перечень исходных показателей, необходимых для получения результатных, и наименование тех первичных документов, в которых они содержатся.

Организационная сущность задачи – это описание порядка решения задачи, режима решения, состава файлов с постоянной и переменной информацией, способа получения и ввода первичной информации в ИС, формы выдачи результатной информации (на печать, на экран) или передача по каналам связи.

Описание алгоритма решения задачи включает формализованное описание входных и результатных показателей и перечень формул расчета результатных показателей в случае решения задачи прямым методом счета или описание математической модели экономико-математического метода, применяется для ее реализации и перечня последовательных шагов выполнения расчетов.

Далее указывается периодичность решения задач и регламент выдачи результатных документов, требования к организации сбора исходных данных, т.е. к способу и техническим средствам съема, регистрации, сбора и передачи данных для обработки. Большое значение имеет описание связи задачи с другими задачами функциональной подсистемы, в которую она входит, а также с задачами других подсистем или внешней средой.

Описание выходной информации включает в себя:

• Перечень выходных сообщений;

• Перечень структурных единиц информации;

• Периодичность возникновения и сроки получения информации;

• Наименование и идентификатор по каждой форме документа.

Описание входной информации состоит из:

• Перечня входных сообщений;

• Перечня структурных единиц информации;

• Описание периодичности возникновения входной информации;

• Наименование и идентификатор по каждой форме документа.

Далее для каждой задачи разрабатываются все компоненты информационного, технического, математического и лингвистического обеспечения.

Результатом работ на данном этапе является утвержденный технический проект, состав и содержание которого регламентируется стандартом ГОСТ 34.201-89.

На II этапе – рабочее проектирование – осуществляется техническая реализация выбранных и обоснованных вариантов и разрабатывается соответствующая документация. Наиболее ответственной и трудоемкой работой, выполняемой на этом этапе, является разработка ПО ИС. При этом в состав ПО входят следующие компоненты:

1. Исходные тексты программ с необходимыми комментариями;

2. Описание программ;

3. Контрольные примеры;

4. Инструкции для системного программиста, оператора и пользователя.

Большую роль для эффективного использования разрабатываемого проекта ИС играет качественная технологическая документация, разработанная на этапе рабочего проектирования. Данная часть проектирования предназначена для использования специалистами в своей деятельности на каждом автоматизированном рабочем месте (АРМ).

К числу работ, выполняемых на этом этапе, относится разработка правовых ресурсов, определяющих права и обязанности специалистов, работающих в условиях функционирования в организации компонентов ИС.
