1. Расчет характеристик посадок и характеристика самих посадок. В этом вопросе необходимо уметь определять тип посадки - зазор, натяг или переходная 2. Параметры шероховатостей. Нужно их все знать: обозначения, названия, формулы. Всего 6 параметров: Ra, Rz, Rmax, S, Sm, t p. 3. Резьбовое сопряжение. Нужно хорошо знать пример из лекции: М20 5H6H/8g Уметь объяснить каждую цифру и букву. 4. Зубчатые передачи. Нужно знать пример из лекции: 8-7-6-Ba. Что обозначает каждое число и две последние буквы. 5. У нас не спрашивал, но в другой группе был вопрос, как считается допуск. T = a*i .
1)Параметры шероховатости 2) Пояснить что значит M20 5H6H/8g 3)Пояснить что значит 8-7-6-Ba 4) Вопросы по зазору,натягу,переходной посадке, системам отверстия и вала, нарисовать схему расположения полей допусков.
Обозначение точности зубчатого колеса.
1- 8–7–6 Ba
8-степень кинематической точности, 7 – плавность, 6- пятно контакта, Ba- номер бокового зазора, В – вид сопряжения, а- вид допуска на боковой зазор
Если степени точности по всем трем нормам одинаковы, то
7 – Ва, т.е. 7 по всем нормам точности
Зубчатые колеса предназначены для передачи вращательных движений или моментов сил с одного вала на другой с заданным отношением угловых скоростей.
Установлено 12 степеней точности. Самая точная - 1, самая грубая - 12. Для 1 и 2 степеней точности допуски не установлены (в перспективе), 12 - не применяется.
Используются с 3 по 11.
3 - 5 - измерительные колеса;
6 - 9 - редукторы общего назначения;
3 - 8 - металлорежущие станки;
6 - 10 - прокатные станы;
8 - 11 - с /х машины.
В каждой степени точности нормируются (установлены допуски):
3 нормы точности
1. Кинематическая точность
2. Плавность работы
3. Контактная точность
М20 5Н6Н/8g
М- метрическая резьба
20- наружный деаметр резьбы
5Н- допуск среднего диаметра габки
5- степень точности
Н- осн. Отклонение
6Н- поле допуска внутрен. деаметра гайки
8g- поле допуска среднего и наружного диаметра болта
T=ai
i – единица допуска, является функцией номинального размера,
а – значение коэффициента точности наз. числом единиц допуска.
I=0,45 3 D +0,001D (для размеров 1 – 500)
D=Dmax Dmin
D – среднегеометрическое крайних размеров каждого интервала.
Среднее арифметическое отклонение профиля
,
Высота неровностей
профиля по десяти точкам
,
3. Наибольшая высота
неровностей профиля
4.Средний шаг
неровностей профиля
5. Средний шаг местных выступов S
6.Относительная
опорная длина профиля
,
где

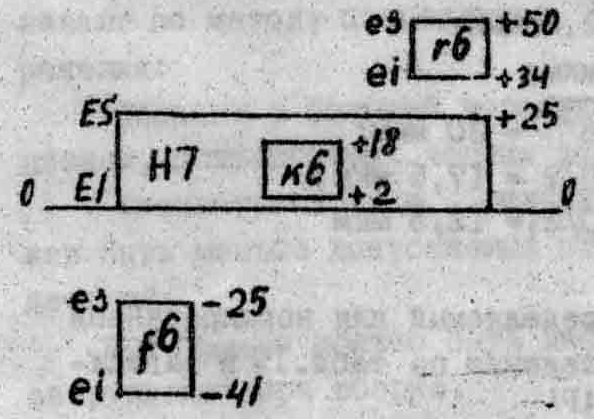

Система отверстия – это система, в которой поле допуска основного отверстия всегда имеет основное отклонение Н. Например: с зазором Ø50Н7/ f6, переходная Ø50Н7/ к6, с натягом Ø50Н7/ r6

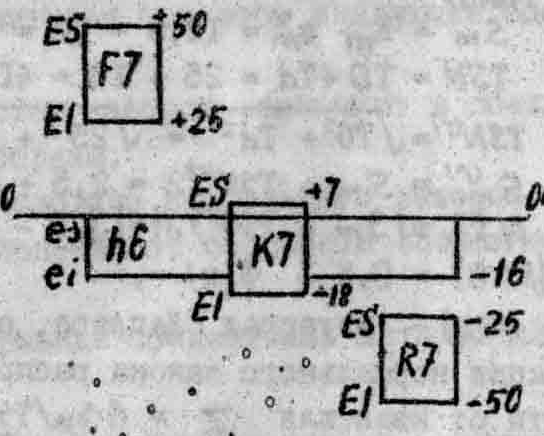

Система вала – это система, в которой поле допуска основного вала всегда имеет основное отклонение h. Например: c зазором Ø50F7/ h6, переходная Ø50К7/ h6, с натягом Ø50R7/ h6

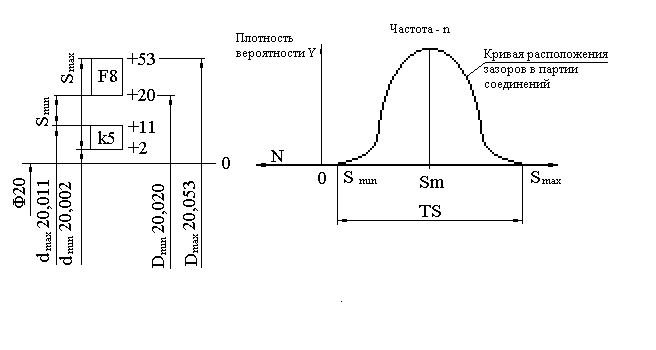

Схема расположения полей допусков для посадки Ф20F8/k5 c зазором.
Smax=Dmax-dmin=51 мкм
Smin=Dmin-dmax=9 мкм
S
m=(Smax+Smin)/2=30
мкм
T
S=Smax-Smin
С натягом. Переходные
Smax=Dmax-dmin
Nmax=Dmin-dmax
(S,N)m=(Smax+Nmax)/2
Посадки с зазором.
Smax = Dmax – dmin = ES – ei
Smin = Dmin – dmax = EI - es
Ts = Smax – Smin = TD + Td

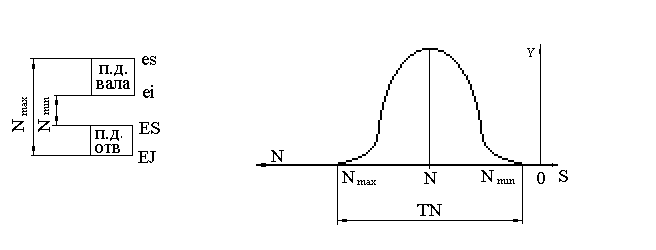

Посадки с натягом.
Nmax = dmax – Dmin = es – EI
Nmin = dmin – Dmax = ei – ES
TN = Nmax + Nmin = TD +Td

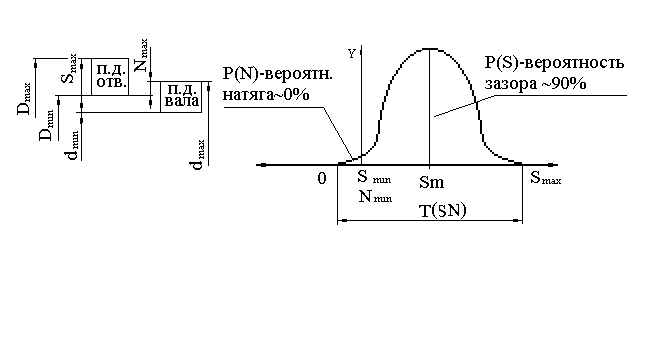

Переходные посадки.
Неподвижные соединения.
Переходные посадки рассчитывают на Smax и Nmax.
Smax = Dmax – dmin = ES – ei
Nmax = dmax – Dmin =es – EI
Ts,n = TD + Td
4) Три типа посадок, схемы расположения полей допусков и характеристики этих посадок. Примеры обозначения посадок на чертежах.
3 вида обозначений на чертежах:
Ø20g6
Ø20-0,020-0,007(друг над другом)
Ø20g6(-0,020-0,007)
Посадки: с зазором, с натягом, переходные.
Посадки с зазором: для посадок с зазором основные отклонения A(a) – H(h). Квалитеты IT5-IT12.
В посадке с зазором отверстие больше вала.
Посадка с зазором в системе отверстия.
Ø20 H7/g6
TS=Smax-Smin=TD+Td=41-7=34=21+13=34
Посадка с зазором в системе вала.
Ø20 G7/h6
TS=Smax-Smin=TD+Td=41-7=34=21+13=34
Посадки с натягом: для посадок с натягом основные отклонения – P(p) – Zc(zc). Квалитеты IT5-IT12.
В посадке с натягом вал больше отверстия.
Посадка с натягом в системе отверстия.
Ø20 H7/s6
TN=Nmax-Nmin=TD+Td=48-14=34=21+13=34
Посадка с натягом в системе вала.
Ø20 S7/h6
TN=Nmax-Nmin=TD+Td=56-22=34=21+13=34
Посадки переходные: для посадок переходных основные отклонения – Js(js), J(j), K(k), M(m), N(n). Квалитеты IT5-IT12.
Посадка переходная в системе отверстия.
Ø20 H7/js6
TSN=|Smax|+|Nmax|=TD+Td=27.5+6.5=34=21+13=34
Посадка переходная в системе вала.
Ø20 Js7/h6
TSN=|Smax|+|Nmax|=TD+Td=23.5+10.5=34=21+13=34
5) Три типа посадок в системе отверстия. Схемы расположения полей допусков и примеры обозначения посадок в системе отверстия на чертежах.
Посадки: с зазором, с натягом, переходные.
Посадки с зазором: для посадок с зазором основные отклонения A(a) – H(h). Квалитеты IT5-IT12.
В посадке с зазором отверстие больше вала.
Посадка с зазором в системе отверстия.
Ø20 H7/g6
TS=Smax-Smin=TD+Td=41-7=34=21+13=34
Посадки с натягом: для посадок с натягом основные отклонения – P(p) – Zc(zc). Квалитеты IT5-IT12.
В посадке с натягом вал больше отверстия.
Посадка с натягом в системе отверстия.
Ø20 H7/s6
TN=Nmax-Nmin=TD+Td=48-14=34=21+13=34
Посадки переходные: для посадок переходных основные отклонения – Js(js), J(j), K(k), M(m), N(n). Квалитеты IT5-IT12.
Посадка переходная в системе отверстия.
Ø20 H7/js6
TSN=|Smax|+|Nmax|=TD+Td=27.5+6.5=34=21+13=34
3 вида обозначений на чертежах:
Ø20g6
Ø20-0,020-0,007(друг над другом)
Ø20g6(-0,020-0,007)
6) Три типа посадок в системе вала. Схемы расположения полей допусков и примеры обозначения посадок в системе вала на чертежах.
Посадки: с зазором, с натягом, переходные.
Посадки с зазором: для посадок с зазором основные отклонения A(a) – H(h). Квалитеты IT5-IT12.
В посадке с зазором отверстие больше вала.
Посадка с зазором в системе вала.
Ø20 G7/h6
TS=Smax-Smin=TD+Td=41-7=34=21+13=34
Посадки с натягом: для посадок с натягом основные отклонения – P(p) – Zc(zc). Квалитеты IT5-IT12.
В посадке с натягом вал больше отверстия
Посадка с натягом в системе вала.
Ø20 S7/h6
TN=Nmax-Nmin=TD+Td=56-22=34=21+13=34
Посадки переходные: для посадок переходных основные отклонения – Js(js), J(j), K(k), M(m), N(n). Квалитеты IT5-IT12.
Посадка переходная в системе вала.
Ø20 Js7/h6
TSN=|Smax|+|Nmax|=TD+Td=23.5+10.5=34=21+13=34
3 вида обозначений на чертежах:
Ø20g6
Ø20-0,020-0,007(друг над другом)
Ø20g6(-0,020-0,007)
