- •Задание №1 Привод цепного транспортера
- •1.Электродвигатель 2.Ременная передача 3.Редукор 4.Муфта 5.Тяговая звездочка 1.Электродвигатель 2.Ременная передача 3.Редукор 4.Муфта 5.Тяговая звездочка
- •Задание №5 Привод цепного транспортера
- •1.Электродвигатель 2.Муфта 3.Редуктор 4.Муфта 5.Звездочка тяговая 1.Электродвигатель 2.Муфта 3.Редуктор 4.Муфта 5.Звездочка тяговая
Задание №1 Привод цепного транспортера
Вариант Параметр
5
6
7
8
9
10
1
Усилие на
транспортере
F,кН
5
3
4,5
3,5
6
4
2
Скорость ленты
V,м/c
0,9
1,25
1,1
0,9
1,1
0,9
3
Шаг грузовой
цепи Р, мм
100
80
80
100
80
100
4
Число
зубьев z
9
8
13
9
8
13
5
Расстояние
L,
мм
210
240
270
300
150
250
6
Срок службы
t,
лет
7
7,5
8
8,5
9
10
7
Коэффициенты
Кг
0,75
0,7
0,65
0,6
0,55
0,5
8
Ксут
0,4
0,45
0,5
0,55
0,6
0,65
9
Х1
0,35
0,3
0,25
0,2
0,15
0,1
10
Х2
0,3
0,4
0,15
0,3
0,2
0,4
11
X3
0,35
0,3
0,6
0,5
0,65
0,5
12
Y1
1
1
1
1
1
1
13
Y2
0,75
0,6
0,65
0,8
0,75
0,85
14
Y3
0,4
0,25
0,2
0,35
0,45
0,3
Вариант Параметр
1
2
3
4
5
6
7
8
9
10
1
Усилие на
транспортере
F,кН
3,5
4
3,5
4,5
5
3
4,5
3,5
6
4
2
Скорость ленты
V,м/c
0,7
1,0
0,8
1,5
0,9
1,25
1,1
0,9
1,3
0,9
3
Число
зубьев z
13
8
9
13
9
8
13
9
8
13
4
Расстояние
L,
мм
100
130
160
190
210
240
270
300
150
250
5
Срок службы
t,
лет
5
5,5
6
6,5
7
7,5
8
8,5
9
10
6
Коэффициенты
Кг
0,95
0,9
0,85
0,8
0,75
0,7
0,65
0,6
0,55
0,5
7
Ксут
0,2
0,25
0,3
0,35
0,4
0,45
0,5
0,55
0,6
0,65
8
Х1
0,3
0,2
0,1
0,4
0,35
0,3
0,25
0,2
0,15
0,1
9
Х2
0,3
0,2
0,1
0,2
0,3
0,4
0,15
0,3
0,2
0,4
10
X3
0,4
0,6
0,8
0,4
0,35
0,3
0,6
0,5
0,65
0,5
11
Y1
1
1
1
1
1
1
1
1
1
1
12
Y2
0,7
0,85
0,7
0,8
0,75
0,6
0,65
0,8
0,75
0,85
13
Y3
0,5
0,6
0,5
0,6
0,4
0,25
0,2
0,35
0,45
0,3
Рис. 2. График
нагрузки
Рис. 2. График
нагрузки

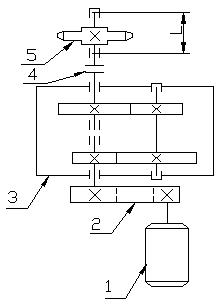

Рис.1 Кинематическая схема привода
Рис.1 Кинематическая схема привода
