Контрольные вопросы

1. Предмет и задачи спортивной метрологии.

2. Понятие об измерении и единицах измерения.

3. Шкалы измерений.

4. Основные, дополнительные, производные единицы СИ.

5. Размерность производных величин.

6. Понятие о точности измерений и погрешностях.

7. Виды погрешностей (абсолютная, относительная, систематическая и случайная).

8. Понятие о классе точности прибора, тарировке, калибровке и рандомизации).

Тема 2. Измерительные системы и их использование в физическом воспитании и спорте

Тема: Измерительные системы и их использование в физическом воспитании и спорте

Цель: научиться использовать тензоплатформу с самописцем Н326-5 для измерения параметров движения спортсмена.

Теоретическая часть

При совершенствовании спортивной техники, мы за эталонную технику выбираем техническое выполнение упражнения выдающимся спортсменом (часто за эталон берут технику мирового рекордсмена). При этом большое значение имеет не внешняя картина перемещений атлета, а внутреннее содержание движения (усилия, приложенные к опоре или снаряду). Поэтому спортивный результат во многом зависит от того, как точно мы копируем усилия, скорость изменения усилий, что в свою очередь зависит от способностей наших анализаторов воспринимать и оценивать эти параметры. В связи с тем, что точность аппаратурной регистрации различных биомеханических параметров значительно превышает разрешающую способность наших анализаторов, появляется возможность использовать приборы, как дополнение к нашим органам чувств.

Метод электротензометрии позволяет зарегистрировать и измерить усилия, развиваемые спортсменом при выполнении различных физических упражнений.

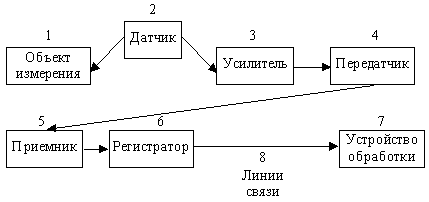

Состав сложной измерительной системы — это перечень всех элементов, в нее входящих и направленных на решение задачи измерения (рис. 1).

Рис.1. Схема состава измерительной системы.

Характеристика составных частей измерительной системы

1. Объектом измерения может быть все, что угодно.

2. Датчик — преобразователь информации из одного вида в другой, удобный для регистрации:

а) датчики биоэлектрических сигналов преобразуют биотоки организма в отклонение регистраторов, используются при регистрации ЭЭГ, ЭКГ, ЭМГ;

б) датчики биомеханических характеристик преобразуют изменения механических характеристик системы в отклонения регистраторов (сила, скорость, время и т.д.).

3. Усилитель характеризуется коэффициентом усиления.

4. Передатчик характеризуется дальностью передачи.

5. Приемник характеризуется дальностью приема.

6. Регистраторы приборы, фиксирующий информацию, идущую от датчиков:

а) индикаторы (тепловые, световые, химические);

б) счетчики (механические, электронные и др.);

в) самописцы (перьевые, струйные, тепловые);

г) осциллографы (шлейфные и электронные).

7. Устройство обработки может быть ручным или автоматизированным.

8. При различных видах телеметрии (в переводе с греческого — измерение на расстоянии) используются различные линии связи:

	Виды телеметрии	Линии связи
1.	Фототелеметрия	Свет
2.	Акустическая телеметрия	Звук
3.	Проводная телеметрия	Провода
4.	Радиотелеметрия	Электромагнитные волны
