Проектирование делителя частоты на микросхемах к555ие7
План проектирования
Определим количество счётчиков , необходимых для реализации заданного коэффициента деления:
Определяем число m , которое необходимо подать на делитель частоты, чтобы реализовать коэффициент деления
Переводим значение m из десятичной в двоичную систему исчисления и определяем , какое значение нужно подавать на каждый счётчик .
Согласно исходным данным K=1653 , произведём выше описанные операции :
m=4096-1653=2443

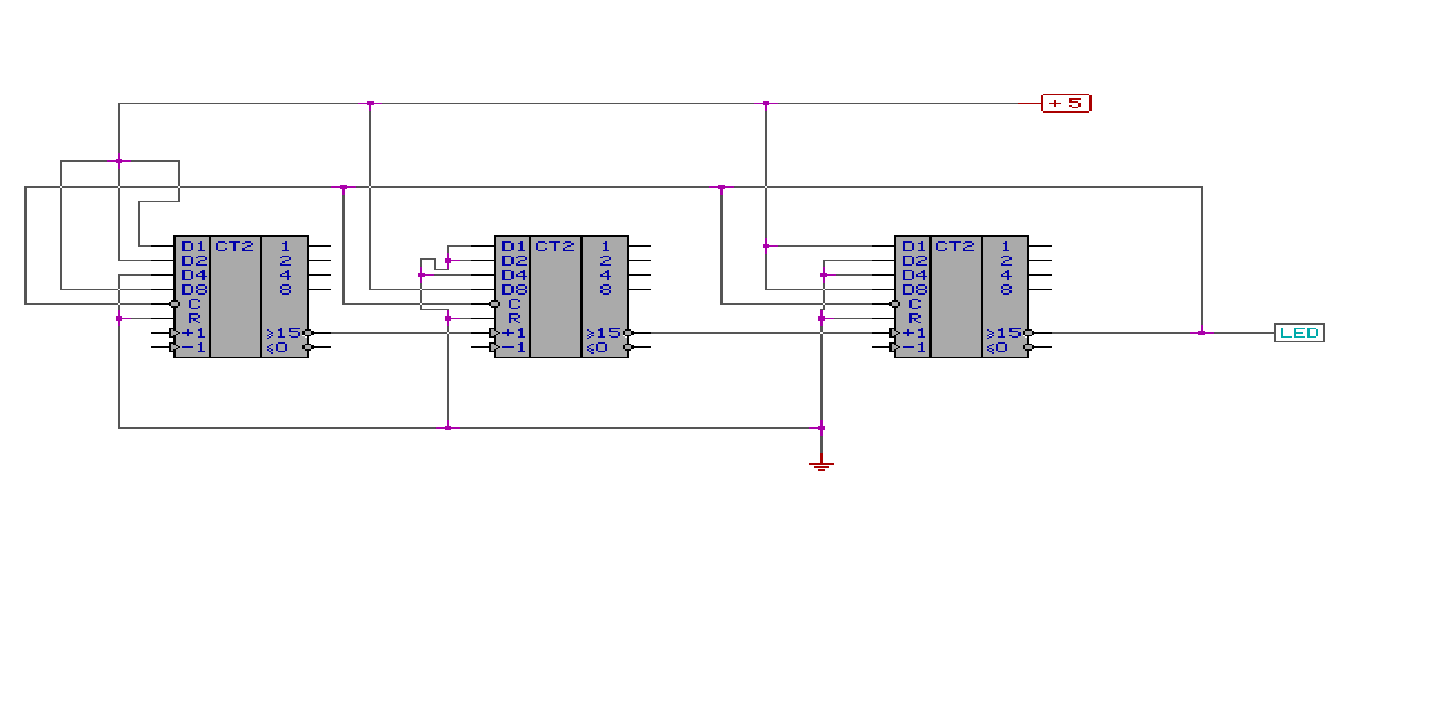

Для реализации схемы нам понадобится 3 счётчика:
Проектирование делителя частоты на микросхемах к555ие6
Определяем кол-во счётчиков и число m:
Согласно исходным данным K=3872 определяем:
m=10000-1653=8347
Для реализации понадобится 4 счётчика:
Циклограмма
Общее время цикла – 20 сек. Время каждого цикла :
T1=1-9
T2=7-13
T3=12-18
T4=14-20
Отобразим время каждого цикла на графике:

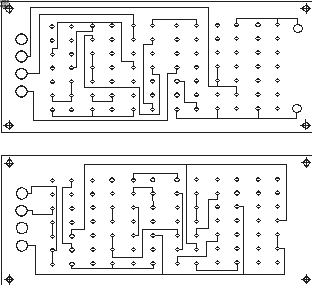

Печатная плата
