67, 68. Червячные передачи. Геометрия и кинематика червячного зацепления. Проверка червячных редукторов на нагрев. Материалы для чп. Охлаждение и смазка

ЧП – это передача со скрещивающ-ся осями.

Достоинства:

  • плавность зацепления и бесшумность работы;

  • большое передаточное отношение (80-120);

  • возм-ость самотормож-ия.

Недостатки:

  • сложность изготовл-ия;

  • низкий КПД (0,6-0,8);

  • повышенное тепловыдел-ие;

  • повышенное изнашив-ие.

Геометрия

z1 – число витков червяка (заходов)=1,2,4

z2число зубьев колеса min 28

d1 – делит-ный диаметр червяка=q*m

d2делит-ый диаметр колеса=m*z2

q – коэфф. диаметра червяка

awмежосевое расстояние

Проверка на нагрев

Из-за повышенного тепловыдел-ия возник. опасность заедания в зацеплении. Для предупрежд-ия этого производ-ся тепловой расчет, кот. опред-ся на основе теплового баланса.

, где

tm – температура смазочного матер-ла

tв – тепмер-ра воздуха вне корпуса

Р1 – мощность на червяке, Вт

- КПД редуктора

kткоэфф. теплоотдачи

А – площадь пов-ости охлажд-ия корпуса

Материалы

Для изготовл-ия венцов червячных колес использ. бронзу, для червяка использ. Ст45 с закалкой и послед. шлифов-ем витков.

Охлаждение и смазка

Охлаждение производят обдувом воздуха, помещения смазочного матер. в воду или в холодильник. Смазывание осуществл-ся погруж-ем червяка или колеса в смазочный материал (масло).

Расчет ЧП (по контактным напряжениям)

, где

q – удельная нагрузка

Е – приведенный модуль упругости

- радиус кривизны зубов

69. Зубчатые передачи. Классификация. Преимущества и недостатки

ЗП – высшая кинематич-ая пара, в кот. вращение ведущего звена передается ведомому зубчатому колесу. Контакт в ней осуществл-ся по точке или по линии.

Классификации:

По расположению колес:

  • цилинрич-ие;

  • конические;

  • червячные.

По располож-ию зубьев:

  • прямозубые;

  • косозубые;

  • шевронные.

По типу зубьев:

  • с круговым зубом;

  • эвольвентные.

Преимущества:

  • высокая нагрузочная способ-ть;

  • большая долговечность и надежность работы;

  • отсутствие проскальзыв-ия;

  • высокий КПД (0,8 – 0,98);

  • постоянство передаточного числа (i=const).

Недостатки:

  • требования к точности изготовл-ия;

  • шум;

  • вибрации.

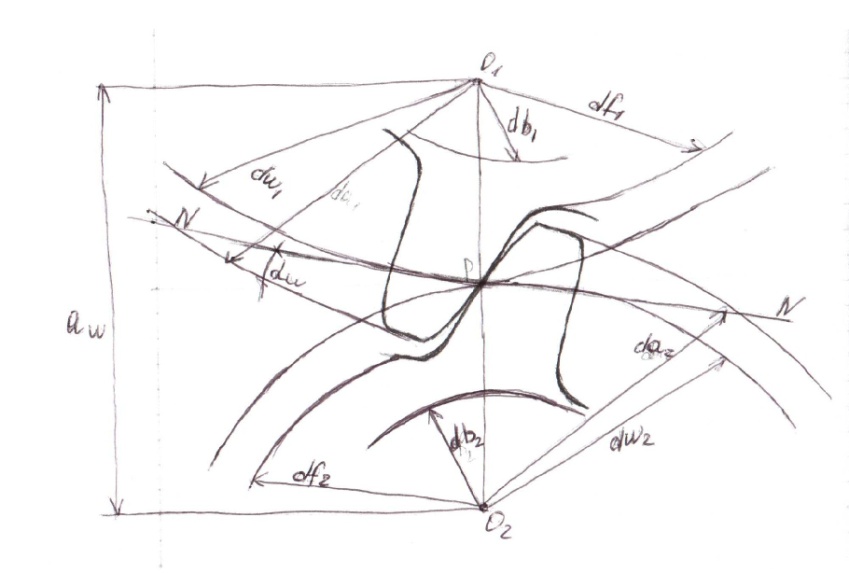

70. Геометрия и кинематика зп

P

O1O2межосевое расстояние (aw)

Pполюс зубчатого зацепл-ия

dw1, dw2 диаметры нач-ых окружностей

da1, da2диаметры вершин головок зубьев

df1, df2 диаметры впадин зубьев

db1, db2 диаметры осн-ых окр-остей – окр-ости, откуда берет св. начало эвольвента

NNобщая нормаль

w - угол зацепл-ия зубчатых колес

d1, d2 делит-ые окр-ости. Они примен-ся для обознач-ия и расчета геометр-их пар-ров зубонарезного инстр-ента.

Расчет ЗП на прочность

Доп. сведения (возможно кинематика)

m – модуль зубчатого зацепл-ия – это часть делит-ой окружности, приходящ-ся на 1 зуб =

ha – высота головки зуба =m

hf – высота ножки зуба =1,25m

w=20oC

aw

71. Зп. Скольжение и трение в зацеплении

При передаче крутящего момента в зацепл-ии действ. сила трения, связ-ая со скольж-ем. Под действием этой силы зуб наход-ся в сложном напряженном сост-ии. Так как размеры площадок касания зубьев малы, в месте соприкосновения зубьев возник. поверхностные контактные напряж-ия. Напряж-ия эти переменны и при многократном действии вызывают усталость поверхностных слоев деталей. На поверх-стях зубьев образ-ся микротрещины с последующим выкрашиванием мелких частиц металла.
