4. Отличие рлс метеорит от рлс метеорит – 2

Характеристика	МЕТЕОРИТ	МЕТЕОРИТ – 2
Используемый радиозонд	МАРЗ – 2 – 1	МАРЗ – 2 – 2
Чувствительность	Меньше	Больше
	Причина: за счет усилителя высокой частоты
Диаметр параболоида	1.8м	2.5м
Дальность сопровождения отражателя с углом в 500 мм	40км	60км
Диаграмма направленности	6˚±1˚	5.0˚±0.5˚
Радиус дальности обнаружения	150км	250-300км
Длительность паузы	65 ± 15 мкс	240 ± 40 мкс
Дистанционный пульт управления с оптической системой	-	Есть, и это позволяет перейти в режим автоматического сопровождения по угловым координатам

2. Устройство и принцип работы радиозонда марз – 2

   1. Устройство радиозонда марз – 2

Малогабаритные аэрологические радиозонды типа МАРЗ предна­значены для преобразования значений основных метеорологических величин (температура и относительная влажность воздуха) в радиоте­леметрический сигнал, принимаемый аэрологической радиолокацион­ной станцией (РЛС), а также для формирования ответного сигнала на запросный импульс РЛС. По измеренным координатам радиозондов типа МАРЗ определяются скорость и направление ветра в атмосфере.

Совместно с РЛС «Метеорит», «Метеор» используются радио­зонд МАРЗ-2-1 и ответчик МАРЗ-0. Совместно с РЛС Метеорит-2 используются радиозонд тип МАРЗ-2 и ответчик МАРЗ-0. В качестве датчика температуры используется полупроводниковый терморези­стор ММТ-1, датчика влажности - мембрана из животной пленки, механически соединенной с реостатом.

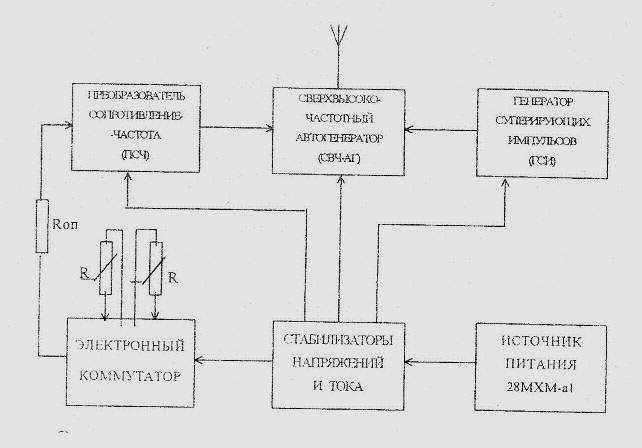

Рассмотрим функциональную схему МАРЗ – 2

Функциональная схема радиозонда МАРЗ-2 включает в себя сверхрегенеративный приемопередатчик, имеющий сверхвысокочастотный автогенератор (СВЧ-АГ), генератор суперирующих импульсов (ГСИ), измерительный преобразователь сопротиваление-частота (ПСЧ), электронный коммутатор, источник питания и стабилизатор напряжения и тока. Сверхрегенеративный приемопередатчик, состоящий из генератора суперирующих импуль­сов и ключей внешней модуляции, совмещает в себе функции пере­датчика на частоте 1782 МГц и высокочувствительного приемника. Чувствительность радиозонда к запросным радиоимпульсам РЛС длительностью 0,8 мкс и частотой следования от 400 до 900 Гц не более 60 дБ относительно 1 Вт/м². В качестве СВЧ-АГ используется модуль СВЧ М 45302. Генератор суперирующих импульсов вырабаты­вает импульсы частотой 800±25 кГц, которые поступают на вход управления СВЧ-АГ. Коммутирующая схема электронного коммутато­ра служит для циклического подключения к входу в ПСЧ только опорного резистора или опорного резистора, соединенного последова­тельно с узлом температуры и влажности. Очередность следования частот телеметрии F_oп F_t F_u F_t F_on. Длительность цикла передачи час­тот телеметрическоого сигнала каждого канала составляет 25±5 с.

Диапазон измерения относительной влажности воздуха от 15 до 98 % в диапазоне изменения температуры от 50 до -40°С. Диапазон изменения опорной частоты F_on в рабочих условиях применения:

(2080±80) Гц для радиозондов МАРЗ-2-1;

(1080±40) Гц для радиозондов МАРЗ-2-2.

Диапазон изменения частоты температуры F_t в рабочих условиях применения - от 50 до (F_оn - 25) Гц. Диапазон изменения частиц от­носительной влажности F_u в рабочих условиях применения:

от 1400 до (F_оn- 20) Гц для радиозондов МАРЗ-2-1;

от 500 до (F_оn- 20) Гц для радиозондов МАРЗ-2-2.

Плотность потока излучаемой мощности на расстоянии около 2 м от центра противовеса антенны в направлении максимального излучения должна быть не менее 1,4-10 Вт/м. Для обеспечения стабильной работы радиоблока служат стабилизаторы питания: стабилизатор напряжения 6 В; стабилизатор напряжения 24 В; стабилизатор тока корректора СВЧ-АГ.
