Радиолокационная станция МЕТЕОРИТ и радиозонд МАРЗ - 2

РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ

ГИДРОМЕТЕОРОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра экспериментальной физики атмосферы

РЕФЕРАТ

по дисциплине

“Методы и средства гидрометеорологических измерений”

На тему: Устройство и принцип работы РЛС «МЕТЕОРИТ» и радиозонда «МАРЗ – 2»

Выполнила:

Алимова М. ст. гр. И-369

Санкт-Петербург

2012

Содержание

ВведеНИЕ 3

1. Принцип работы РЛС МЕТЕОРИТ 4

1.1. Технические характеристики 4

1.2. Функциональная схема 4

1.3. Принцип работы систем РЛС МЕТЕОРИТ 5

1.4. Отличие РЛС МЕТЕОРИТ от РЛС МЕТЕОРИТ – 2 10

2. Устройство и принцип работы радиозонда МАРЗ – 2 10

2.1. Устройство радиозонда МАРЗ – 2 10

2.2. Принцип работы радиозонда МАРЗ – 2 13

3. Проверка технических характеристик радиозонда МАРЗ – 2 с помощью КИПАС 13

4. Контрольная выдержка радиозонда перед пуском.……………………16

4. Список используемой литературы 16

Введение

Система радиозондирования «Метеорит - МАРЗ» - это система, принад­лежащая к оперативным отечественным системам зондирования атмосферы, в состав которой входит наземная импульсная радиолокационная станция типа (РЛС) «Метеорит» и радиозонд МАРЗ (малогабаритный аэрологический радиозонд).

В процессе реализации зондирования измеряются такие метеорологические величины как темпера­тура и относительная влажность воздуха, а также текущие коор­динаты радиозонда. Это позволяет определить следующие важнейшие характеристики: скорость и направление ветра, давление воздуха, температуру точки росы и другие.

Система радиозондирования «Метеорит — МАРЗ» притерпела ряд модификаций; поэтому в настоящее время используется РЛС типа «Ме-теорит-2» и радиозонд МАРЗ-2-2.

При разработке радиолокационной станции Метеорит – 2 были внедрены следующие технические усовершенствования:

1. Повышение точности угловых координат.

2. Разработка и улучшение датчиков температуры и влажности.

3. Разработка специальных эталонных радиозондов.

4. Автоматизация обработки данных.

5. Микроминиатюризация элементов радиозонда и РЛС.

6. Повышение потенциала РЛС.

В данной работе рассматриваются сравнительные характеристики Метеорит – 2 и МАРЗ, поскольку эти станции схожи друг с другом.

1. Принципы работы рлс метеорит

   1. Технические характеристики

-Диапазон частот электромагнитной энергии, излучаемой передатчиками РЛС 1772.5 – 1792.5 МГц

-Импульсная мощность передатчиков:

маломощного = 1 кВт и большой мощности = 200 кВт

-Длительность излучаемых импульсов:

запрос = (1.5 ± 0.3) мкс; частота повторения импульсов запроса = 416 Гц;

-Антенна параболического типа с диаметром = 2.5 м;

-Ширина диаграммы направленности антенны = (5±1)°;

-Чувствительность приемника РЛС = 10^-14 Вт;

-Дальность автоматического сопровождения радиозонда с регистрацией данных = 250 км;

-Средняя ошибка определения угловых координат радиозонда 7.2;

- Срединная ошибка измерения дальности:

при дальностях до 50 км = 20 м; при дальностях до 150 км = 40 м;

-Точность регистрации:

угловых координат = 3.6; дальности = 10 м; частот измеренных метеорологических величин = 1 Гц;

-Потребляемая мощность при напряжении питания 220 В = 9 кВА.

2. Функциональная схема

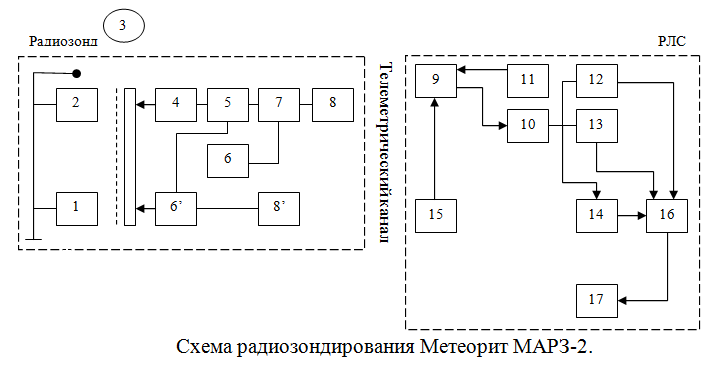

На схеме изображены два основных блока: радиозонда и РЛС. (Устройство и принципы работы МАРЗ – 2 мы рассмотрим в пункте 2.)

В состав блока РЛС входят:

9. Антенная система РЛС – АФС; 10. Приемная система РЛС;

11. Передающая система; 12. Система измерения дальности; 13. Система счета; 14. Система измерения угловых координат; 17. Система обработки информации; 16. Система регистрации данных; 15. Система управления антенной по угловым координатам

В следующем пункте рассмотрим принцип работы каждой системы МЕТЕОРИТ – 2. Это позволяет нам сравнить МЕТЕОРИТ с МЕТЕОРИТ – 2.
