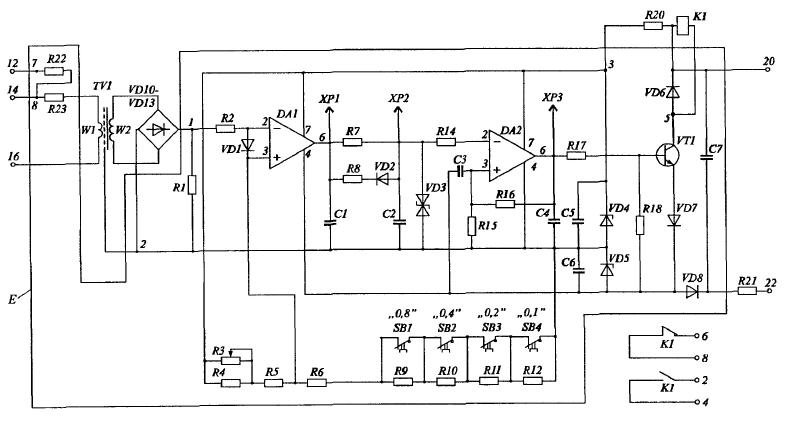

Вопрос 1. Перечень элементов схем реле рсн14

Микросхемы: DA1, DА2-КР140УД7. Полупроводниковые приборы: V1, V2 - прибор выпрямительный КЦ402А; VD1, VD2 - диод КД522Б; VD3 - стабилитрон КС 191 A; VD4/VD5 - стабилитрон КС515А; VD6,VD7 - диод КД209А; VD8 - диод КД209А (РСН14, РСН16); VD10-VD13 - диод КД243Д; VD14-VD17 - диод КД209А. VT1 - транзистор КТ940А. Трансформатор ТV1: - w1 - 2 000 витков, w2 -4 200 витков.

Реле состоит из следующих частей: воспринимающей (промежуточный трансформатор TVl), преобразующей (выпрямительный мост VI, выход которого подключен к резистору R1), сравнивающей (пороговый элемент на операционном усилителе, интегрирующая RC-цепь и триггер Шмитта) и исполнительной (промежуточное реле К1, включенное в цепь коллектора транзистора VТl). Положение переключателей уставок SB1-SB4 на схемах соответствует минимальной уставке по напряжению срабатывания реле. Числа над переключателями соответствуют числам на шкале уставок реле. Взаимодействие элементов схемы статических реле напряжения аналогично взаимодействию элементов токовых реле. В настоящей главе приводятся особенности схем реле напряжения. Регулирование уставок реле напряжения также производится дискретно ступенями по 0,1 от минимальной уставки диапазона, указанного в табл.4. Значение напряжения срабатывания на соответствующей уставке определяется по формуле

U=Uмин (1+N),

где Uмин - минимальная уставка диапазона, выбранная по техническим данным (см. табл. 9), N - сумма чисел на шкале уставок (0,1; 0,2; 0,4; 0,8), около которых шлицы переключателей уставок SB1-SB4 установлены горизонтально.

Вопрос 2.

В статоре генератора могут также возникать замыкания между вит­ками одной фазы. Токи, проходящие при этом в месте повреждения, соизмеримы с токами многофазных КЗ. НА генераторах, имеющих выведенные параллельные ветви, дли защиты от витковых замыканий устанавливается поперечная дифферен­циальная защита, действующая на отключение 1еиереторв. На генераторах, не имеющих выведенных параллельных ветвей, защита от витковых замыканий не уста­навливается, так как выполнение ее в этом случае сравнительно сложно, а также потому, что витковые замыкании в статоре генератора, не сопровождающиеся одно­фазным замыканием на землю или многофазным КЗ, очень редки.

УСТРОЙСТВО АПВ ОДНОКРАТНОГО ДЕЙСТВИЯ

Вопрос 3. Принципиальная схема АПВ для линии с масляным выключателем приведена на рис. 2.1. В комплектное устройство РПВ-58 входят: реле времени КТ типа РВ-133 с добавочным резистором R1 для обеспечения терми­ческой стойкости реле; промежуточное реле КL1 с дву­мя обмотками — параллельной и последовательной; кон­денсатор С (20 мкФ), обеспечивающий однократность действия АПВ; зарядный резистор R2 (1,1 МОм) и раз­рядный резистор RЗ (510 Ом).

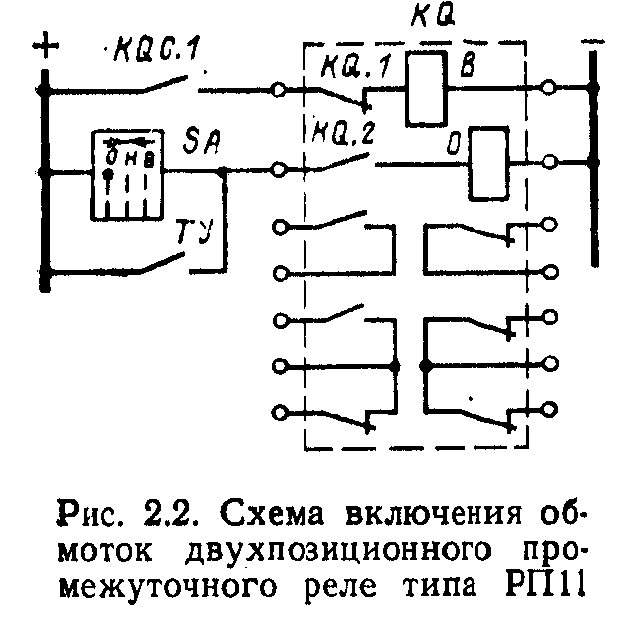

В рассматриваемой схеме дистанционное управление выключателем производится ключом управления ЗА, у которого предусмотрена фиксация положения последней операции. Поэтому после операции включения ключ уп­равления остается в положении «Включено» (В₂), а пос­ле операции отключения — в положении «Отключено» (О₂). Когда выключатель включен и ключ управления находится в положении «Включено», к конденсатору С подводится плюс оперативного тока через контакты клю­ча, а минус — через зарядный резистор R2. При этом конденсатор заряжен и схема АПВ находится в состоя­нии готовности к действию.

При включенном выключателе реле положения «От­ключено» КQТ, осуществляющее контроль исправности цепей включения, током не обтекается и контакт его в цепи пуска схемы АПВ разомкнут. Пуск схемы АПВ про­исходит при отключении выключателя релейной защитой.

в результате возникновения несоответствия между положением ключа управления, которое не изменилось, и положением выключателя, который теперь отключен. Несоответствие положений ключа и выключателя харак­теризуется тем, что через контакты ключа 1—3 на схему

АПВ по-прежнему подается плюс оперативного тока, а ранее разомкнутый вспомогательный контакт выключа­теля SQ1 переключился и замкнул цепь обмотки реле КQT, которое, сработав, подало контактом КQ.1 минус на обмотку реле времени КТ.

При срабатывании реле времени размыкается его мгновенный размыкающий контакт КТ.1 и вводится в цепь обмотки реле дополнительное сопротивление (ре­зистор R1). Это приводит к уменьшению тока в обмот­ке реле, благодаря чему обеспечивается его термическая стойкость при длительном прохождении тока.

По истечении установленной выдержки времени реле КT подключает замыкающим контактом КТ.2 парал­лельную обмотку реле КL1 к конденсатору С; Реле (при этом срабатывает от тока разряда конденсатора и, самоудерживаясь через свою вторую обмотку, включенную последовательно с обмоткой контактора КМ, подает команду на включение выключателя. Благодаря использо­ванию у реле КL1 последовательной обмотки обеспечивается необходимая длительность импульса для надеж­ного включения выключателя, поскольку параллельная обмотка этого реле обтекается током кратковременно при разряде конденсатора. Выключатель включается, размы­кается его вспомогательный контакт 5.

Если повреждение на линии было неустойчивым, она останется в работе. После размыкания контакта реле времени КТ.2 конденсатор С начнет заряжаться через зарядный резистор R2, сопротивление которого выбира­ется таким, чтобы время заряда конденсатора С состав­ляло 20—25 с. Таким образом, спустя указанное время схема АПВ будет подготовлена к новому действию.

Если повреждение было устойчивым, то включивший­ся под действием схемы АПВ выключатель вновь отклю­чится релейной защитой и вновь сработают реле КQТ и и КТ. Реле КL1 однако, при этом второй раз работать не будет, так как конденсатор С, разряженный при пер­вом АПВ, еще не успел зарядиться. Таким образом, рас­смотренная схема обеспечивает однократное действие при устойчивом КЗ на линии.

При оперативном отключении выключателя ключом управления SА несоответствия не возникает и схема АПВ не действует, так как одновременно с подачей коман­ды на отключение выключателя контактами ключа 6—8 размыкаются его контакты 1—3, чем снимается плюс оперативного тока со схемы АПВ. Поэтому срабо­тает только реле КQТ, а реле КТ и КL1 не сработают. Одновременно со снятием оперативного тока контактами 1—3 SА замыкаются контакты 2—4 и конденсатор С разряжается через резистор КЗ. При оперативном включении выключателя ключом управления готовность схемы АПВ действию наступает после заряда конденсатора через Э—25 с. В случае отключения линии защитой РЗ, когда действия АПВ не требуется, через резистор R3 производится разряд конденсатора.

Для предотвращения многократного включения вы­ключателя на устойчивое КЗ, что могло бы иметь место в случае застревания контактов реле КL1 в замкнутом со­стоянии, в схеме управления устанавливается специальное промежуточное реле КВS типа РП-232, имеющее две об­мотки— рабочую последовательную и параллельную удерживающую. Реле КВD срабатывает при прохожде­нии тока по катушке отключения выключателя и удер­живается в сработавшем положении до снятия команды на включение. Цепь обмотки КМ при этом размыка­ется контактом КВ3.1, благодаря чему предотвращается включение выключателя.

Билет 29

Вопрос 1.Отклонение напряжения от нормального значения в сторону как понижения, так и повышения приводит к ухудшению условий работы, снижению производительно­сти механизмов, сокращению срока службы электрообо­рудования, браку продукции. Так, например, при сниже­нии напряжения на 10 % вращающий момент асинхрон­ных электродвигателей уменьшается на 19.%, соответст­венно уменьшается и производительность приводимого механизма. Резко снижается производительность электропечей время плавки в которых увеличивается в 1,5— 2 раза при снижении напряжения на 5'%. В осветитель­ных установках снижение напряжения на 5 % вызывает снижение на 17,5 % световой отдачи.

Не менее вредные последствия имеет и чрезмерное повышение напряжения, следствием чего является уско­ренный выход из строя осветительных ламп, нагрева­тельных установок и другого электрооборудования. Так, например, срок службы, осветительных ламп накалива­ния сокращается на 15 % при повышении напряжения на 1 % н в 3 раза при повышении напряжения на 10 %.

Согласно «Правилам устройства электроустановок» [1], за исключением наиболее ответственных установок, допускается отклонение напряжения у потребителей не более чем на ±5 %.

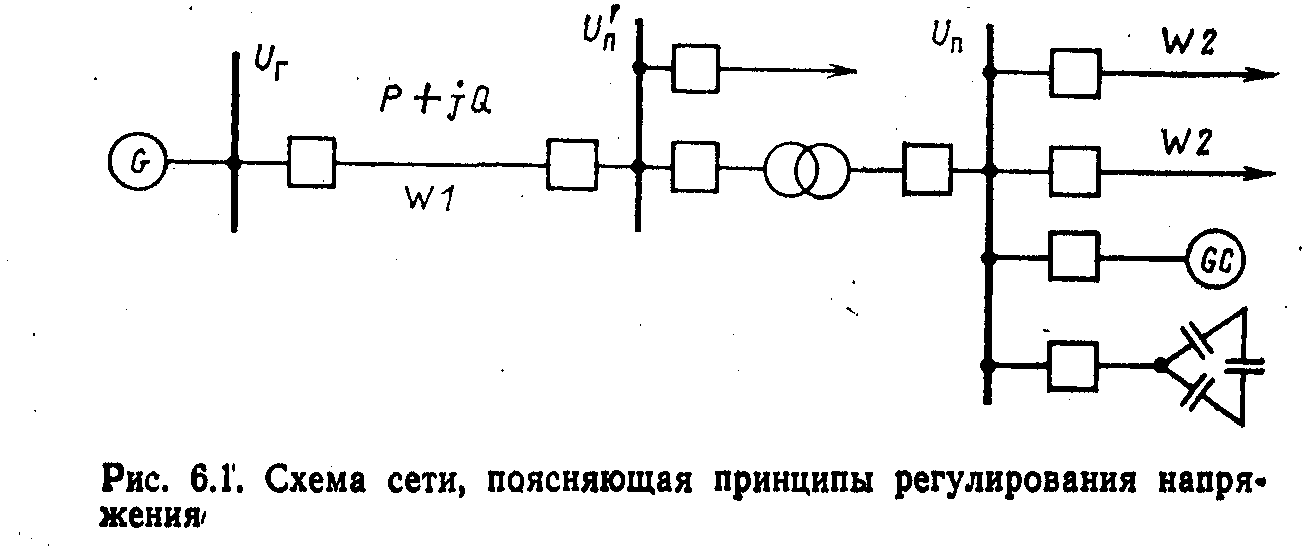

Напряжение на шинах низшего напряжения прием­ной подстанции (рис. 6.1) равно:

где U _а—напряжение на шинах высшего напряжения приемной подстанции; U_r — напряжение на шинах гене­ратора; R, X—активное и реактивное сопротивления питающей линии и трансформатора: Р, Q — активная и реактивная мощности, передаваемые по линии; п_т — ко­эффициент трансформации силового трансформатора.

На основании выражения (6.1) можно сделать за­ключение, что изменить напряжение у потребителя U_п

можно следующими способами: изменением напряжения на шинах генератора (см. гл. 5); изменением коэффи­циента трансформации n_т трансформатора, установлен­ного на подстанции; изменением реактивной мощности Q, передаваемой по линии, что может осуществляться регулированием возбуждения синхронных компенсаторов или электродвигателей; включением и отключением ба­тарей конденсаторов, установленных на подстанции.
