Оформлення текстової частини врб, формул, таблиць, рисунків (взірці)

Існують спеціальні радіочастотні коаксіальні кабелі, які використовуються для ліній з’єднання між приймачем чи передавачем i антеною; такі лiнiї називаються фідерами. Існують також коаксіальні кабелі для кабельного телебачення та організації магістральних телекомунікаційних мереж, сполучних ліній між об’єктами зв’язку.

3 Параметри коаксіальних кабелів

3.1 Розрахунки первинних параметрів передавання кабелів

Первинні параметри передавання кабелів (активний опір, провідність, індуктивність, ємність та провідність ізоляції) визначаються на одиницю довжини, метр або кілометр. Під час розрахунків первинних параметрів коаксіального кабелю на радіочастотах (діапазони середніх та високих частот) можна використовувати наближені формули [5]:

_, (3.1)

_, (3.2)

_, (3.3)

_. (3.4)

де R , L, C, G – активний опір, Ом/км, індуктивність, Гн/км, ємність, Ф/км, та провідність ізоляції, См/км, коаксіального кабелю відповідно;

f – частота, Гц;

r_а , r_b – радіуси внутрішнього та внутрішній радіус зовнішнього провідників відповідно, мм;

 – діелектрична проникність ізоляції.

За формулами (3.1) – (3.4) обчислюємо первинні параметри передавання застосованого коаксіального кабелю КМ-4 з діаметрами провідників 2,6/ 9,5 мм та  = 1,1 на частотах f від 810⁵ Гц до 14810⁵ Гц:

R = 4,1810^–2 (1/1,3 + 1/4,75 ) = 36,7 Ом/км;

L = 210^–4 ln (4,75 /1,3) = 25910^–6 Гн/км;

C = 1,110^–6/[18 ln (4,7/1,3)] = 47,510^–9 Ф/км;

11,9310^–6 См/км.

Результати розрахунків на інших частотах виконані аналогічно та зводяться до табл. 3.1.

Таблиця 3.1 – Частотна залежність первинних параметрів передавання коаксіального кабелю КМ-4

f, кГц	R, Ом/км	L, мкГн/км	C, нФ/км	G, мкСм/км
800	36,7	259	47,5	11,2
2800	68,7	259	47,5	41,8
4800	89,9	259	47,5	86,0
6800	107,0	259	47,5	121,9
8800	121,8	259	47,5	157,7
10800	134,9	259	47,5	193,6
12800	146,9	259	47,5	229,5
14800	157,9	259	47,5	265,3

Г рафіки первинних параметрів передавання коаксіального кабелю типу КМ-4 приведені на рис. 3.1.

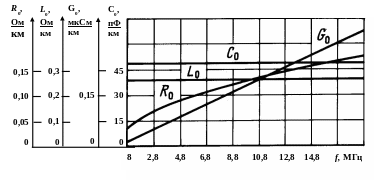

Рисунок 3.1 – Частотна залежність первинних параметрів передавання коаксіального кабелю КМ-4

Додаток Н

Взірець оформлення висновків до магістерської роботи

ВИСНОВКИ та ПРОПОЗИЦІЇ

В магістерській роботі проведені теоретичні дослідження WDM лінійних трактів з оптичними підсилювачами за критерієм допустимого відношення оптичних сигнал/шум (ВСШ_o).

Результати роботи дозволили встановити, що отримані формули дозволяють розраховувати максимальну довжину ділянки регенерації та кількість оптичних підсилювачів для заданої мережевої норми на ВСШ_о.

Результати дослідження шестиканального WDM лінійного тракту увійшли в проект методичних вказівок до нової лабораторної роботи на тему «Дослідження лінійних трактів ВОСП з оптичними підсилювачами», яка буде виконуватися студентами на кафедрі Телекомунікаційні системи при вивченні дисципліни «Проектування багатоканальних ТКС».

Додаток П

Взірець оформлення переліку посилань
