3.3. Интерфейс пакета

Интерфейс пакета MathCAD аналогичен интерфейсу других приложений Microsoft Windows (рис. 1).

П анель Математика

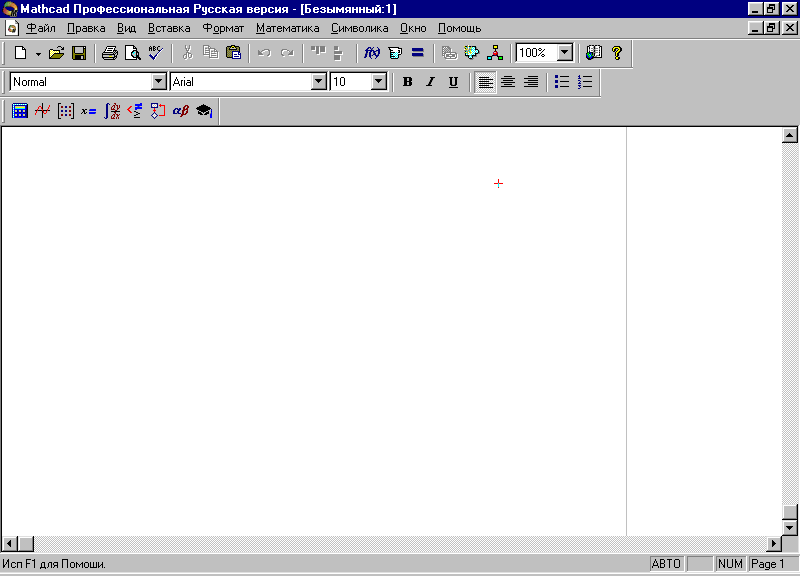

Рис. 1. Интерфейс пакета MathCAD

• Верхняя строка предназначена для записи названия программы и имени загруженного документа;

• Под ней находится строка Главного меню;

• Ниже – панели инструментов: Стандартная, содержащая кнопки наиболее общих команд и опций, и Форматирование, отвечающая за вид вводимой текстовой информации;

• В низу окна располагается – Строка состояния, в которой отображаются различного рода служебные сообщения.

• Большую часть окна программы занимает Рабочая область, которая для удобства работы разбита на листы. Листы MathCAD – это логически активная зона, чтение информации в которой осуществляется сверху вниз и слева направо! То есть, чтобы получить значение функции при некотором значении аргумента, значение аргумента должно быть определено выше или левее ее самой. Иначе будет выдано сообщение об ошибке: «Variable or function is not defined above» – переменная или функция не определена выше.

Меню в MathCAD напоминают меню других приложений Microsoft Office (таб. 1).

Меню MathCAD Таблица 1

Пункт меню	Описание
Файл	Команды для работы с файлами, страницами и др.
Правка	Команды для отменены результата операции, вырезать, копировать, вставить, найти, заменить, удалить, выделить все, проверить орфографию, создать связь с другими файлами и редактировать объект
Вид	Команды управления панелями инструментов (стандартная, форматирование, математика и др.), линейками и направляющими, настройка анимации, изменение масштаба изображения, изменение общих настроек программы
Вставка	Команды создания графиков, матриц, функций, рисунка, области и прочих объектов
Формат	Команды изменения шрифта, цвета, выравнивания, интервалов текста, изменения формата графика, области колонтитулов
Математика	Команды обновления результатов вычисления, корректировки результатов, переключения между автоматическим и ручным вычислениями, автоматической оптимизации, изменения математических параметров
Символы	Команды вычисления выражений различными путями, упрощения, расширения, нахождения термов и коэффициентов полинома, работы с переменными и матрицами, преобразования переменных и изменения отображения символов ответов
Окно	Команды для работы с окнами
?	Справочная система пакета

MathCAD предоставляет пользователю разнообразные панели инструментов, некоторые кнопки которых совпадают по изображению и назначению с аналогичными кнопками других приложений Windows, другие – являются специфичными для пакета MathCAD (рис. 2).

Вставить гиперссылку

Вставить функцию Вставить Юнит Вычислить

MathConnex

Рис. 2. Кнопки панелей инструментов пакета MathCAD

Отметим некоторые особенности интерфейса пакета, отличные от других приложений Windows:

+ – крестик красного цвета, символизирующий курсор ввода, который отмечает место в тексте, куда можно вводить информацию;

┘ – уголок синего цвета, обозначающий линию ввода, выделяющий в формуле ее часть;

■ – маркер-шаблон (местозаполнитель), появляющийся при незавершенном наборе формулы и указывающий место, куда следует вводить информацию (операторы и символы).
