Диффузионные, ионно-инжекционные и тонкопленочные резисторы

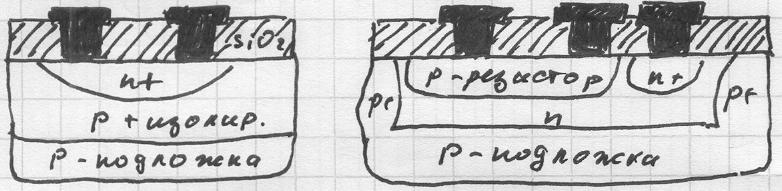

Резисторы биполярных ИМС обычно изготовляют на основе эмиттерной или базовой диффузионных областей транзисторной структуры. При использовании эмиттерного n+ слоя резистор размещается в изолированной n+ области.
Нормальная работа резисторной области обеспечивается подачей отрицательного (запирающего) смещения на p-n-p перехода, ограничивающего резисторные слои. При использовании эмиттерной диффузии закрытое состояние обеспечивает автоматизацию, так как на изолированную p+ область всегда подается максимальный отрицательный потенциал.
Наибольшее распространение получили резисторы на основе базовой диффузионной проводимости в коллекторной n-области. Для нормальной работы резистора необходимо подать запирающее напряжение (Uз(+)). Превышающее положительное напряжение на клеммах резистора. Сопротивление резистора рассчитывается обычно по формуле:
R= ρv * l/s= ρv * l/bd , где
ρv – объем удельного сопротивления
l – длина резистора
b – ширина резистора
d – толщина резистора
Для диффузионного резистора эта формула неудобна, так как "ρv"зависит от координаты, а "d" нуждается в дополнительном расчете или измерении, в том числе с использованием разрушительных методов, поэтому формула преобразуется таким образом: R = ρv/d * l/s=ρs * kф , где
ρs = ρv/d – удельная поверхность сопротивления
kф = l/b – коэффициент формы
ρs = R * b/l , причем если b=l, то ρs = R.
Удельная поверхность сопротивления задается технологией и контролируется по изготовленным микросхемам. Длина и ширина резистора измеряются визуальными методами на поверхности кристалла, так как эмиттерный n+ слой имеет ρs =2-15 Ом/квадрат, а базовый слой имеет ρs = 100-300 Ом/квадрат.
b= 10 микрон
l= 1-5 мм (размер кристалла)
kф= 10-100
Rдиф= 20 Ом - 30 кОм
Rдифmin= 3-5 Ом
Rдифmax= 50 кОм
Пинч-резистор (ограничивать, зажимать) – высокоомный резистор, до 300 Ом, но есть большой недостаток – у него разброс 50%.
Диффузионные и мдп конденсаторы (металл-диэлектрик-полупроводник)
Диод обладает емкостью, которую можно подключить параллельно к p-n переходу. Эту емкость делят на 2 составляющие:
барьерная, отражающая перераспределение заряда в переходе
диффузионная, отражающая перераспределение в базе
Соотношение обеих емкостей различно при разных полярных приложенных напряжений. При прямом напряжении главную роль играют избыточные заряды в базе и диффузионная емкость. При обратном напряжении – заряды в базе малы и главную роль играет барьерная емкость. Обе емкости не линейны. Диффузионная емкость зависит от прямого тока. Барьерная – от обратного напряжения. Учитывая небольшую нелинейность, как параметр используют барьерную емкость.
Диффузионный конденсатор в биполярных полупроводниковых схемах – это обратно смещенные p-n переходы. В качестве конденсатора может использоваться любой p-n переход n-p-n транзистора.
Емкость конденсатора: С = Сдон + Сбок = Соаb + Соб (а+b) * d , где
Со, Соб – удельные емкости донной и боковой частей p-n перехода
a, b, d – геометрические размеры p-n перехода
С = Со* а2
Смах = (0,2 ÷ 0,25) * Со * Sкр , где Sкр – площадь кристалла
Если Sкр = 2-9 мм2 , Со = 150 пФ/мм2 , то Смах = 50-300 пФ
Недостаток этой емкости: необходимость только обратной полярности.
В МДП конденсаторе над эмиттерным слоем n+ с помощью технологических процессов выращивается слой тонкого окисла. Для осуществления металлической разводки на этот самый слой напыляется аллюминивая верхняя обкладка конденсатора; нижняя – n+ слой.
