- •Прямое включение p-n перехода.
- •Обратное включение p-n перехода.
- •Классификация диодов.
- •Спрямленная характеристика диодов.
- •Простейший стабилизатор напряжения с использованием стабилитрона.
- •Простейший стабилитрон напряжения с использованием статиэлектрона.
- •Биполярные транзисторы.
- •Входные характеристики полярного транзистора включенного в схему с общим эмиттером.
- •1. Режим отсечки транзистора
- •2. Активный режим
- •3. Режим насыщения
- •Полевой транзистор с изолированным затвором.
- •Устройство и принцип действия транзистора с затвором в виде p-n-перехода.
- •Устройство и принцип действия.
- •Обратное включение тиристора.
- •Двухтранзисторная модель тиристора.
- •Временные диаграммы, поясняющие работу тиристора.
- •Типы и условнографические изображения тиристоров.
- •Современные полевые и биполярные транзисторы.
- •Биполярный транзистор с изолированным затвором.
- •Выпрямители.
- •Однофазный двухполупериодный неуправляемый выпрямитель.
- •Временные диаграммы поясняющие работу схемы.
- •Трехфазный однополупериодный неуправляемый выпрямитель.
- •Временные диаграммы
- •Стабилизированный выпрямитель Фундаментальная схема стабилизированного выпрямителя.
- •Транзисторный широтно-импульсный регулятор напряжения постоянного тока. (импульсный преобразователь напряжения постоянного тока)
- •Транзисторный широкоимпульсный регулятор напряжения переменного тока.
- •Тиристорный параллельный инвертор тока
- •Тиристорный инвертор ведомый сетью
- •Усилители.
- •Обобщенная схема усилителя.
- •Амплитудная характеристика.
- •Усилитель напряжения переменного тока на биполярном транзисторе (схема с общим эмиттером).
- •Переменных составляющих сигнала с использованием h-параметров.
- •Двухконтактный усилитель мощности с трансформаторным выходом.
- •Дифференциальный усилительный каскад постоянного тока.
- •Амплитудная характеристика.
- •Триггеры
- •Асинхронный sr-триггер.
- •Мультивибратор на операционном усилителе.
- •Компаратор
- •Триггер Шмитта
- •Генератор синусоидальных колебаний на операционном усилителе.
- •Аналого-цифровой преобразователь.
- •Суммирование двоичных чисел.
Генератор синусоидальных колебаний на операционном усилителе.

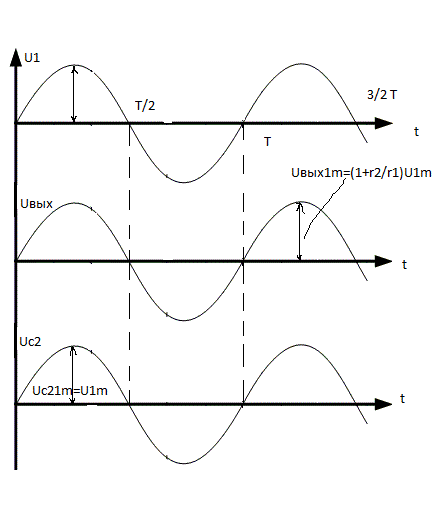

Работу генератора синусоидальных колебаний в начале рассмотрим для случая, когда на вход операционного усилителя А1 поступает синусоидальное напряжение от внешнего источника.
Операционный усилитель А1 включен по схеме не инверторного операционного усилителя. Выходное напряжение:Uвых=(1+R2/R1)U1m
Параметры элементов цепочки обратной связи выбраны таким образом, что:
Uc2(t)=U1(t)=U1msin(
t)
Uc2.1m=U1m
Если мгновенно переключить S1 в крайнее правое положение, то в схеме будут существовать устойчивые синусоидальные колебания.
Для того, чтобы определить, какие параметры цепочки обратной связи необходимо выбрать воспользуемся символическим методом.
Uc2.1m=
При выбранных соотношениях параметров элементов схемы, напряжение, поданное на не инверторный вход операционного усилителя, усиливается в 3 раза, а с помощью цепочки положительной обратной связи это напряжение уменьшается таким образом, что достигается баланс амплитуд и баланс фаз
Uc2.1m=U1m;
Условие баланса амплитуд и фаз:
Генераторы синусоидальных колебаний применяются в различных измерительных генераторах синусоидального тока.
Uc2.1m=
Аналого-цифровой преобразователь.
-
прецизионный термостабильный источник
опорного напряжения
-прецизионные
термостабильные резисторы, с помощью
которых создаются эталонные меры
сравнения от источника опорного
напряжения, равные
-
аналоговое напряжение, которое необходимо
преобразовать в цифровой код
-
аналоговые компараторы, с помощью
которых сравнивается U1
с эталонными мерами напряжения
-паралелльный
регистр памяти, реализованный на
D-триггерах,
тактируемых положительным фронтом.
При увеличении напряжения U1 сигналы логической единицы последовательно приобретают выходы компараторов и триггеров. Этот сигнал «1» перемещается снизу вверх по всем этим элементам.
Приоритетный шифратор преобразует единичные сигналы на своих входах в восьмиразрядный двоичный код.
Точность
преобразования аналогово сигнала в
цифровой
Частота синхронизирующих сигналов составляет 10 МГц и выше.

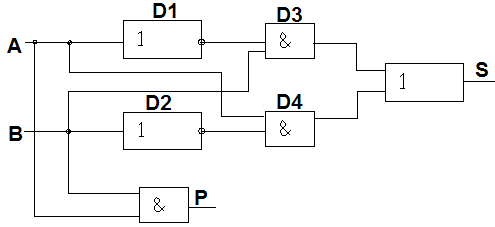

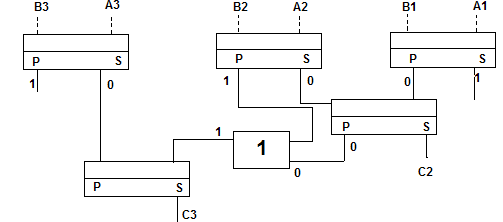

Суммирование двоичных чисел.
УГО
Две единицы младшего разряда равны единице следующего разряда.
