Лекция№2(1)
ПОЛУПРОВОДНИКОВЫЕ ДИОДЫ
Полупроводниковый диод – электронный прибор с 2 выводами, обладающи односторонней проводимостью тока(пропускает ток только в 1 направлении)
Для пройзводства полупроводниковых приборов используют материалы 4 группы периодической системы Менделеева.
Полупроводниковые материалы: германий, кремний, арсенид Чистые полупроводники занимают промежуточное положение по электропроводности между металлами и диэлектриками.
Удельное
электрическое сопротивление: у металлов
около 10-8
Ом*см,у
диэлектриков 1014Ом*см
.
В чистом полупроводниковом материале ni=pi, число электронов равно числу дырок.
Для получения
полупроводниковых диодов и с целью
повышения электропроводности (уменьшения
удельного электрического сопротивления)
применяют примесные полупроводники.
Если в чистый полупроводник внести
элемент 5 группы ПС(фосфор,сурьма),донорную
примесь,то у Ge
и Si
примесь внедрится в узлы крусталлической
решетки, тогда
>>
Если область р
чистого
проводника вносят акцепторную примесь
элементов 3-й группы периодической
системы элементов. За счет этого получают
полупроводник р-типа.
Если в чистом полупроводнике концентрация
дырок равна концентрации электронов,
то в полупроводнике р-типа
>>
.
Если в область n
вносят
донорные примеси (элементы 4-й группы)
полупроводник n-типа
и
>>
.
Т.к. на внешней оболочке атома акцепторной примеси находится 3 валентных электрона,то 4 электрона получает от атома исходного материала, атом примеси становится неподвижным отрицательным ионом, а в том месте откуда ушел электрон образуется дырка (положительный заряд).
Можно считать,что акцепторная примесь является поставником дырок,а донорная примесь поставщиком электронов.
p-n переход возникает на границе металлургического контакта полупроводников с различным типом проводимости.

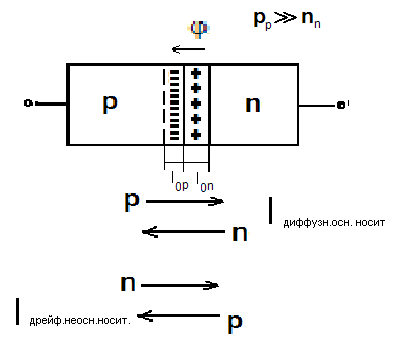

За счет разности
концентраций носителей заряда
осуществляется диффузионное движение
основных носителей заряда, дырки из
р-области
двигаются в n-область,
а электроны из n-области
двигаются в р-область.
Это диффузионное движение основных
зарядов образует диффузионный ток, ток
основных носителей заряда. За счет ухода
дырок из р-области
слева от границы раздела образовывается
нескомпенсированный отрицательный
объемный заряд ионов акцепторной
примеси. За счет ухода электронов из
n-области
справа от границы раздела образуется
нескомпенсированный положительный
объемный заряд ионов донорной примеси.
Так как объемные заряды слева и справа
от границы раздела равны между собой,
но
>>
,
то весь объемный заряд в основном
сосредоточен в n-области
(высокоомной), т.е.
>>
.
Разность потенциалов между n
и p
областями
вызывает электрическое поле, под
действием которого осуществляется
дрейфовое движение неосновных носителей
заряда. Это дрейфовое движение образует
дрейфовый ток неосновных носителей
заряда. Разность потенциалов между n
и p
областями и возникающее электрическое
поле препятствуют увеличению диффузного
тока основных носителей и при каком-то
конкретном значении
и полный ток I=0.
Прямое включение p-n перехода.
тепловой
ток насыщения,
единицы,
десятки мА
В
при
С
При прямой полярности приложенного к p-n переходу напряжения внешнее электрическое поле направлено на встречу внутреннему электрическому полю, оно его ослабляет, что приводит к увеличению диффузионного движения основных носителей диффузионного тока.
Обратное включение p-n перехода.
При обратной
полярности приложенного к p-n
переходу
напряжения внешнее электрическое поле
направлено согласно с внутренним
электрическим полем, оно его усиливает.
Это препятствует диффузионному движению
основных носителей заряда (
).
Через p-n
протекает
дрейфовый ток не основных носителей.
Т.к. концентрация не основных носителей
на 3-4 порядка меньше, чем концентрация
основных носителей заряда, то
,
за счет этого p-n
переход
обладает односторонней проводимостью.

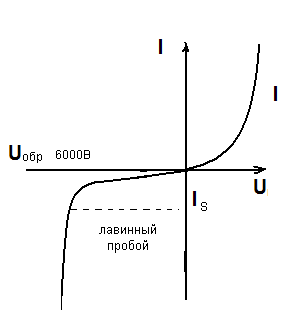

При чрезмерном увеличении приложенного к p-n переходу напряжения происходит лавинное умножение (концентрация
неосновных носителей заряда), что приводит к чрезмерному увеличению обратного тока при почти неизменном обратном напряжении. Если быстро отключить обратное напряжение, то не происходит разрушение p-n перехода. Если при лавинном пробое длительно приложено обратное напряжение и осуществляется недостаточный теплоотвод, то происходит тепловой (необратимый) пробой, происходит расплавление и разрушение p-n перехода. p-n переход является основной частью полупроводникового диода.
Классификация диодов.
Классификацию диодов производят по шести основным видам:
По типу использованного материала: кремний, арсенид галлия и т.д.
По площади p-n перехода: плоскостные и точечные.
По величине тока: 1) маломощные (до 10А)
2) средний уровень тока (до 100А)
3) мощные (более 100А)
IV) По напряжению: 1) низковольтные (до 100В)
2) средний уровень напряжения (до 1000В)
3) высоковольтные (более 1000В)
V) По частоте: 1) низкочастотные (до 400Гц)
2) среднечастотные (до 20кГц)
3) высокочастотные (более 20кГц)
VI) По назначению: 1) выпрямительные
2) параметрические (стабилитроны)
Спрямленная характеристика диодов.
Допускаемая температура у кремневых диодов 130°С, у германиевых - 60°С.
В схемах
выпрямителей и инверторов более высокой
частоты, чем 50 Гц применяют не
выпрямительные, а частотные диоды D4

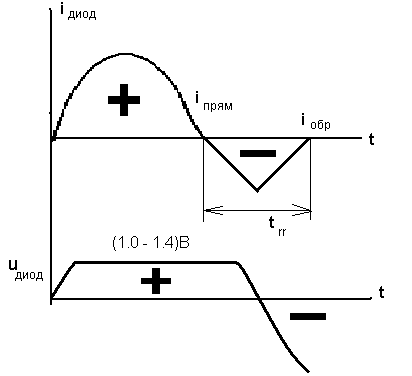

до 4000А, время обратного восстановления
t
= 0.3 мкс (до единиц микросекунд)
Упрощенная схема замещения диода
Rоб
С
U

Uдиода
С=Сдиф+Сбар
3) Диоды лавинные
Стабилитроны.
Стабилитроны- это полупроводниковые диоды, напряжение обратного пробоя которых слабо зависит от величины протекающего через него обратного тока.
Tкоэф.стабилизации напряжения = 0,05…0,0005 (%/℃)
