40. Определение превышения давления в трубопроводе при гидроударе. Фаза и период гидроудара.
Гидравлическим ударом называется резкое повышение давления, возникающее в напорном трубопроводе при внезапном торможении потока рабочей жидкости. Этот процесс является очень быстротечным и характеризуется чередованием резких повышений и понижений давления, которое связано с упругими деформациями жидкости и стенок трубопровода. Гидравлический удар чаще всего возникает при резком открытии или закрытии крана или другого устройства, управляемого потоком.
Пусть в конце трубы, по которой движется жидкость со скоростью υ0 , произведено мгновенное закрытие крана (рис. 1, а).

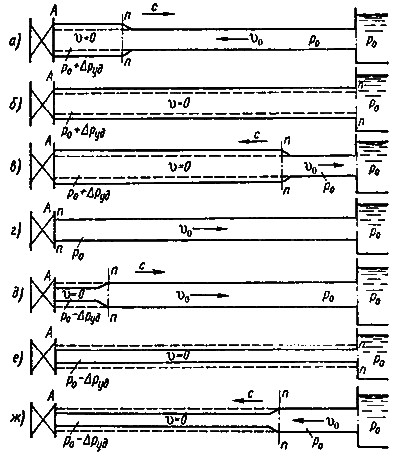

Рис-1 Стадии гидравлического удара
Повышение давления при гидравлическом ударе можно определить по формуле:
Данное
выражение носит название формулы
Жуковского. В нем скорость распространения
ударной волны c определится по формуле:
где r - радиус трубопровода;
E - модуль упругости материала трубы;
δ - толщина стенки трубопровода;
K - объемный модуль упругости.
Е
сли
предположить, что труба имеет абсолютно
жесткие стенки, то скорость ударной
волны определится из выражения:
41. Прямой и непрямой гидроудар. Определение превышения давления.
Формула Жуковского справедлива, когда
tзак-время закрытия крана,t0-фаза гидроудара.
При
этом условии имеет место прямой
гидроудар. При tзак
t0
возникает не прямой гидроудар.
Повышение давления при гидравлическом ударе можно определить по формуле:
Данное выражение носит название формулы Жуковского. В нем скорость распространения ударной волны c определится по формуле:
где r - радиус трубопровода;
E - модуль упругости материала трубы;
δ - толщина стенки трубопровода;
K - объемный модуль упругости.
Если предположить, что труба имеет абсолютно жесткие стенки, то скорость ударной волны определится из выражения:
42.Устройство и принцип действия гидротарана.
Гидротараном называют насос основанный на явлении гидравлического удара. Принцип работы насоса такой.
Вода течет по наклонной трубе самотеком и свободно вытекает через клапан 1. Если резко закрыть клапан, то вода, имеющая кинетическую энергию движения, затратит свою энергию на сжатие воды и на расширение стенок трубы. В начальный момент времени повышенное давление возникнет в конце трубы у клапана 1. Затем зона повышенного давления будет распространяться к началу трубы со скроростью С. Через промежуток времени t, равный
скачок уплотнения дойдет до начала трубы, и вся вода в трубе остановится. Начиная с этого момента, сжатая вода в начале трубы расширится. Ведь начало трубы открыто. Давление понизится, и к концу трубы, к клапану 1, побежит скачок пониженного давления. Затем эти процессы будут повторяться. В трубе возникнут затухающие колебания. Мы рассмотрели процессы в трубе с одним клапаном.
В гидротаране стоит клапан 2, который открывается при повышении давления в трубе и поток жидкости по инерции проходит сквозь клапан 2 в воздушный аккумулятор. От воздушного аккумулятора отходит водопровод, который подает воду в накопительную емкость на высоту h2. Давление в аккумуляторе в момент открытия клапана 2 равно давлению столба жидкости в водопроводе. Давление в основной трубе должно быть больше давления столба жидкости в водопроводе. Иначе вода в аккумулятор не пойдет. Скачок давления меньший по величине, чем в рассмотренном выше случае, распространяется к началу трубы с той же скоростью С. Затем с конца трубы к клапану 2 побежит волна разряжения. Клапан 2 закрывается, клапан 1 открывается, и вода, разогнавшись в трубе до номинальной скорости, захлопывает клапан 1, и процесс повторяется.
Достоинства и недостатки гидравлического тарана
Гидравлический таран из-за своей простоты не забыт и по сей день. Говорят, что его использовали в некоторых районах Кавказа, где из-за военной обстановки часты перебои с электричеством. А в последнее время гидротараном стали интересоваться изобретатели, совершенствующие бытовую технику. Они предлагают на его основе миниатюрные устройства, повышающие давление воды, вытекающей из крана. Образующаяся при этом тонкая, но мощная струйка облегчает и ускоряет мытье посуды, позволяет делать массаж десен, улучшить чистку зубов...
"А стоит ли возвращаться к столь архаичной технике? - Не проще ли поставить миниатюрный электрический насос?"
Что же, может быть, и проще. Но электричество опасно, особенно в сочетании с водой. И от греха подальше лучше уж пользоваться чисто гидравлическими устройствами. Да к тому же, быть может, они найдут применение в других областях. Стоит подумать.
Но известные конструкции неудобны во многих местах: необходим слив значительной части воды, протекающей через насос. Значит, требуется место слива ниже расположения насоса. А сам он должен быть ниже уровня воды в источнике. Соблюсти эти условия удается только у плотины или на горной речке. Сгодится и карликовая запруда на малой речке. Но как быть на берегу большой, где кустарную плотину поставить нельзя?
