19. Обобщенная структура телекоммуникационной сети.(143-144)

Несмотря на сохраняющиеся различия между компьютерными, телефонными, телевизи-

онными, радио и первичными сетями, в их структуре можно найти много общего. В общем

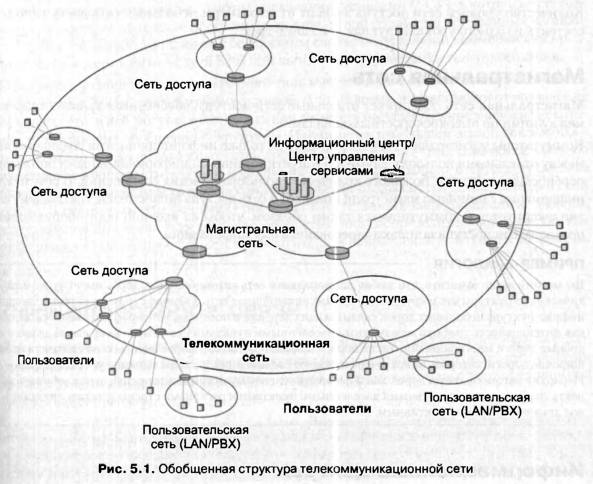

случае телекоммуникационная сеть состоит из следующих компонентов (рис. 5.1):

• терминального оборудования пользователей (возможно, объединенного в сеть);

• сетей доступа;

• магистральной сети;

• информационных центров, или центров управления сервисами (Services Control Point,

SCP).

Сеть доступа составляет нижний уровень иерархии телекоммуникационной сети. Основ-

ное назначение сети доступа — концентрация информационных потоков, поступающих по многочисленным каналам связи от оборудования клиентов, в сравнительно небольшом

количестве узлов магистральной сети.

В случае компьютерной сети терминальным оборудованием являются компьютеры, телефонной — телефонные аппараты, телевизионной или радиосети — соответствующие теле- или радиоприемники. Терминальное оборудование пользователей может быть объединено в сети, которые не включаются в состав телекоммуникационной сети, так как принадлежат пользователям и размещаются на их территории.

Сеть доступа — это региональная сеть, отличающаяся большой разветвленностью. Он может состоять из нескольких уровней (на рис. 5.1 их показано два). Коммутаторы1, установленные в узлах нижнего уровня, мультиплексируют информацию, поступающую по многочисленным абонентским каналам, и передают ее коммутаторам верхнего уровня, чтобы те, передали ее коммутаторам магистрали.

Магистральная сеть объединяет отдельные сети доступа, обеспечивая транзит трафика между ними по высокоскоростным каналам. Коммутаторы магистрали могут оперировать не только информационными соединениями между отдельными пользователями, но и агрегированными информационными потоками, переносящими данные большого количества пользовательских соединений. В результате информация с помощью магистрали попадает в сеть доступа получателей, где она демультиплексируется и коммутируется таким образом, чтобы на входной порт оборудования пользователя поступала только адресованная ему информация.

20. Классификация сетевых характеристик.(164-165)

Все множество характеристик качества транспортных услуг сети можно отнести к одной из следующих rpynп:

• производительность;

• надежность;

• безопасность;

• характеристики, имеющие значение только для поставщика услуг.

Рассмотрим еще один способ классификации характеристик — в соответствии с временной шкалой, на которой эти характеристики определяются.

Долговременные характеристики определяются на промежутках времени от нескольких месяцев до нескольких лет. Их можно назвать характеристиками проектных решений. Примерами таких характеристик являются набор моделей и количество коммутаторов в сети, топология и пропускная способность линий связи. Эти параметры сети прямо влияют на характеристики качества услуг сети. Одно проектное решение может оказаться удачным и сбалансированным, так что потоки трафика не будут испытывать перегрузок; другое может создавать узкие места для потоков, в результате задержки и потери пакетов превысят допустимые пределы. Понятно, что полная замена или глубокая модернизация сети связана с большими затратами финансовых средств и времени, поэтому они происходят не слишком часто и продолжают оказывать влияние на качество сети в течение продолжительного времени.

Среднесрочные характеристики определяются на интервалах времени от нескольких секунд до нескольких дней, как правило, включающих обслуживание большого количества пакетов. Например, к среднесрочным характеристикам может быть отнесено усредненное значение задержки пакетов по выборке, взятой в течение суток.

Краткосрочные характеристики относятся к темпу обработки отдельных пакетов и измеряются в микросекундном и миллисекундном диапазонах. Например, время буферизации, или время пребывания пакета в очереди коммутатора или маршрутизатора, является характеристикой этой группы. Для анализа и обеспечения требуемого уровня краткосрочных характеристик разработано большое количество методов, получивших название методов контроля и предотвращения перегрузок (congestions control and congestion avoidance).
