17 Вопрос

ДЫМОВЫЕ ГАЗЫ — газообразные продукты горения

камера смеси

ТОПКА

продукты горения

топливо ДГ

Воздух 1 Воздух 2

ТОПКА

смеси

/\/\/\/

Воздух 1

топливо

Горячий воздух Калорифер

Холодный Горячий воздух

маслянистые высококипящие жидкости, либо кристаллические вещества; обычно обладают характерным запахом; трудно растворимы в воде.

Глицерин (С₃Н₅(ОН)₃) неядовитый, невзрывоопасный, T_k= 393, рабочая t= 200-500 ^oC

Дифенил (или бифенил) — органическое соединение, углеводород, сдвоенный фенильный радикал. кипит при t= 260 ^oC, твердеет при 12 ^oC(уменьшаясь на 5-8%), t_раб = 150-220 ^oC, при t=330 ^oC разлагается с выпадением осадка ( не ядовитый)

Электроэнергия — физический термин, широко распространённый в технике и в быту для определения количества электрической энергии, выдаваемой генератором в электрическую сеть или получаемой из сети потребителем. Основной единицей измерения выработки и потребления электрической энергии служит киловатт-час (и кратные ему единицы). Для более точного описания используются такие параметры, как напряжение, частота и количество фаз (для переменного тока), номинальный и максимальный электрический ток.

а) Излучатели:

1) Светлые: лампы накаливания 2/3 тепла, срок службы до 5000 часов, тех-я гибкость, кварцевый излучатель.

2) Темные: ТЭН(трубный электронагреватель) не излучает свет, крепкий, t до 750 ^oC

б) Огневые керамические излучатели

в) Высокочастотный нагрев: микроволны(движение молекул - нагрев)

18 Вопрос

Сушка — это процесс удаления влаги из твердого или пастообразного материала путем испарения содержащейся в нем жидкости за счет подведенного к материалу тепла. Целью сушки является улучшение качества материала (снижение его объемной массы, повышение прочности) и, в связи с этим, увеличение возможностей его использования. В химической промышленности, где технологические процессы протекают в основном в жидкой фазе, конечные продукты имеют вид либо паст, либо зерен, крошки, пыли. Это обусловливает выбор соответствующих методов сушки. Наиболее широко распространены в химической технологии конвективный и контактный методы сушки. При конвективной сушке тепло передается от теплоносителя к поверхности высушиваемого материала. В качестве теплоносителей используют воздух, инертные и дымовые газы. При контактной сушке тепло высушиваемому материалу передается через обогреваемую перегородку, соприкасающуюся с материалом. Несколько реже применяют радиационную сушку (инфракрасными лучами) и сушку электрическим током (высокой или промышленной частоты).

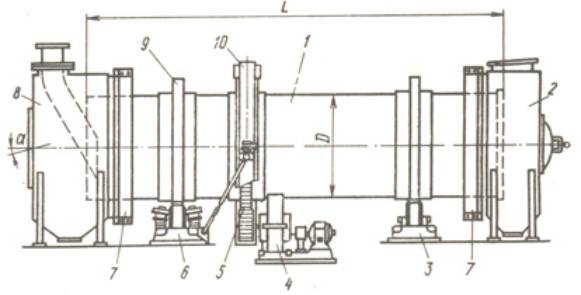

1) Наиболее широкое распространение получили барабанные сушилки. Эти сушилки отличаются высокой производительностью и относятся к конвективным сушилкам. В качестве сушильного агента в них используют воздух и дымовые газы. В этих аппаратах сушке подвергают соли, топливо, пасты; их используют в производствах соды, удобрений, ядохимикатов. Сушилка представляет собой цилиндрический барабан 1, к которому крепятся бандажи 9, опирающиеся на опорные 3 и опорно-упорные 6 ролики. Вращение барабану передается от электродвигателя через редуктор 4 и зубчатый венец 5, закрытый кожухом 10. Мощность двигателя от 1 до 40 кВт. Частота вращения барабана 1—8 об/мин. Размеры корпусов сушилки нормализованы. Так, по нормали машиностроения МН 2106—61 установлены следующие диаметры барабанов: 1000, 1200, (1400), 1600, (1800), (2000), 2200, 2500, 2800 мм. Длина барабана зависит от диаметра и составляет 4, 6, 8, 10, 12, 14, 16, 18, 20, 22 м. Обычно отношение длины L барабана к диаметру D должно быть L/D = 3,5 — 7,0.

Высушиваемый материал подается в приемную камеру 8 и поступает на приемно-винтовую насадку, а с нее — на основную насадку. Лопасти насадки поднимают и сбрасывают материал при вращении барабана. Барабан установлен под углом а к горизонтали до 6°; высушиваемый продукт передвигается к выгрузочной камере 2 и при этом продувается сушильным агентом. Между вращающимся барабаном и неподвижной камерой установлено уплотнительное устройство 7. Выбор типа насадки зависит от материала. Для крупных кусков и налипающих материалов применяют лопастную систему насадки, для сыпучих материалов — распределительную, для пылеобразующих материалов — перевалочную с закрытыми ячейками. Барабан заполняют материалом обычно до 20%.

2) Туннельные сушилки применяют для сушки долго сохнущих материалов. Высушиваемый материал помещают на вагонетки (тележки), которые проталкиваются специальным толкателем через туннель. Длина туннеля составляет 25—60 м. Воздух проходит через весь туннель; во избежание расслаивания потока воздуха по высоте и неравномерности сушки аппарат разбивают на ряд зон, на перекрытиях которых устанавливают отопительно-вентиляционные агрегаты, создающие вертикальную циркуляцию воздуха. Скорость теплоносителя 2—3 м/с. Время сушки в обычных сушилках может достигать 200 ч. В сушилке, показанной на рисунке, время сушки сокращено до 20 ч за счет интенсификации процесса и изменения режима (использование воздуха с повышенными влажностью и температурой). Основные размеры таких сушилок определяются продолжительностью сушки. Длина сушилки зависит от размеров тележек, емкости туннеля и определяется производительностью и временем сушки.

3) Сушилка с кипящим слоем. В сушилках с кипящим слоем обычно сушат продукты с размерами зерен от 0,1 до 5,0 мм. Эти аппараты отличаются высокой надежностью, сокращением времени сушки за счет усиленного перемешивания материала в сушильной камере. Такие сушилки используют для сушки сульфата аммония, хлористого калия, винифлекса и целого ряда сыпучих и даже пастообразных материалов. Сушилки просты по конструкции. Материал через бункер подается на наклонную решетку , которая может получать колебания от вибратора . На сетке происходит псевдоожижение материала воздухом, поступающим снизу. Отработанный воздух проходит две параллельные щели в верхней части камеры и отводится через патрубок, а материал выгружается через патрубок и частично через патрубок. В промышленности используют сушилки и с несколькими камерами. Разновидностью этих сушилок являются вихревые сушилки.

Распылительные сушилки применяют для обезвоживания концентрированных растворов веществ, суспензий, эмульсий, подвижных паст. Материал, подлежащий высушиванию, распыливается механическими форсунками (производство уксусно-кислого кальция), пневматическими форсунками, центробежными дисковыми распылителями (производство антибиотиков). При этом площадь поверхности материала резко возрастает. Горячий воздух или дымовые газы подаются в сушильную камеру по прямоточной или противоточной схеме и отводятся из камеры через пылеулавливающее устройство. Высушенный материал (сушка происходит мгновенно) падает вниз и гребковым устройством выводится из камеры. Такие сушилки используют для сушки хлористого винила, меламина, триполифосфата натрия, глинозема. Для сушки применяют горячие газы, но вследствие малого времени контакта поверхность материала прогревается только до 60—70° С и не пересыхает. Здесь можно совмещать сушку с одновременным прокаливанием и охлаждением материала.

Высушенный материал попадает на прокалочные тарелки, которые обогреваются дымовыми газами. Материал перемешивается гребками и пересыпается с тарелки на тарелку, а затем, после прохождения охлаждающей тарелки, выводится из сушилки. Помимо рассмотренных типов конвективных сушилок в химической промышленности применяют и другие конструкции: ленточные, камерные, аэрофонтанные сушилки, пневмосушилки, сушилки с виброкипящим слоем.

Контактные сушилки. В контактных сушилках тепло высушиваемому материалу передается через металлическую стенку, обогреваемую паром или водой. Поверхность контакта может быть либо цилиндрической, когда паста или густой раствор высушиваемого продукта подаются на поверхность обогреваемого цилиндра (одно- и двухвальцовые сушилки), либо плоской, когда влажный продукт насыпается на горизонтальные плиты, обогреваемые изнутри паром, водой, электронагревателями. Применяют цилиндрические поверхности с наружным обогревом цилиндров и подачей материала внутрь (гребковые, центробежно-щеточные сушилки).
