ВВЕДЕНИЕ

Настоящий курс лекции подготовлен в соответствии с примерной и рабочей учебными программами изучаемой дисциплины, по специальности 280402 - «Природоохранное обустройство территорий» и содержит секционный материал, преподаваемый в 9 семестре.

Курс базируется на знании студентами конструкций природоохранных гидротехнических сооружений, основ строительных работ, инженерного грунтоведения, свойств строительных материалов, параметров строительных машин.

Цель преподавания дисциплины - подготовка специалиста для проектирования, строительства и эксплуатации сооружений и комплексов в составе систем по природоохранному обустройству территорий и созданию культурных ландшафтов.

В результате изучения дисциплины будущий специалист должен:

• иметь представление о строительной отрасли, ее особенностях с учетом ведомственной принадлежности; об участниках строительного производства, их функциях; о техническом нормировании в строительстве; о составе и содержании проектно-сметной документации и нормативных источниках для ее разработки; о технологии и организации специальных строительных работ; об организации контроля качества строительных работ.

• знать и уметь использовать нормативную документацию по производству работ; порядок и правила расчета затрат ресурсов на строительные работы; порядок и правила подбора машин по рабочим параметрам и экономическим показателям; технологию выполнения специальных работ; правила разработки технологических схем и расчетов на строительство основных природоохранных сооружений.

- получить опыт работы: со сборниками производственных норм, нормами продолжительности строительства, сборниками сметных норм и расценок, типовыми и индивидуальными технологическими картами на строительство каналов, противоэрозионных сооружений, дамб, плотин, природозащитных бетонных и железобетонных сооружений, закрытого горизонтального и вертикального дренажа.

Содержание курса лекций согласно, государственного образовательного стандарта включает вопросы: строительного производства; организации механизированных и комплексно-механизированных работ для строительства, ремонта и реконструкции сооружений по инженерной защите территорий от оползней, селей, подмывов, размывов и подтоплений; методики выбора средств и расчета потребных ресурсов для выполнения работ по природообустройству; контроля качества строительных работ; организации проектно-изыскательских и строительных работ по инженерной защите территорий; планирования и материально-технического обеспечения строительных работ; основы экологии строительного производства.

ЛЕКЦИЯ № 1

Тема: «Производство работ по подготовке рельефа для ведения строительства»

План лекции

1.1 Подготовка площадки под строительные объекты.

2. Технология планировки территории.

3. Устройство полок - террас под здания.

4. Намыв грунта для создания строительных площадок.

1.1. Подготовка площадки под строительные объекты

Как известно, современные строительные тенденции предусматривают повышение интенсивности использования антропогенных территорий и, в частности, освоение условно-непригодных земель, которые при проведении соответствующих мероприятий по инженерной подготовке могут и должны быть использованы под различные виды строительства и благоустройства.

Вопросы подготовки и обустройства строительной площадки возникли с незапамятных времен, как только человечество начало строить.

Конечно, по мере прогресса подобные вопросы менялись и усложнялись. Особую остроту они приобрели к настоящему времени, когда строительство ведется зачастую в стесненных условиях, рядом с жилыми, офисными зданиями и сооружениями, историческими памятниками. Поэтому так возросли требования к проведению подготовительных работ и содержанию строительной площадки.

Достижение надлежащего уровня обустройства и инженерного оборудования строительной площадки является комплексной проблемой. Ее решение зависит от состояния нормативно методической базы, своевременной и качественной проектной и организационно- технологической подготовки строительства, включая разработку проектов организации строительства (ПОС) и производства строительных работ, применения индустриальных производственных процессов,

квалификационного уровня строительного персонала.

К настоящему времени в России и в частности в Ростовской области сформирована обширная нормативная база, регламентирующая вопросы подготовки площадки под строительные объекты.

Этап подготовки к строительству конкретного объекта содержит:

разработку проектов производства работ;

подготовку строительной площадки, в том числе снос строений, уборку кустарника и деревьев, снятие и вывоз растительного слоя грунта, осушение территории;

прокладку постоянных коммуникаций, в том числе устройство канализации, тепловых сетей, электрических и слаботочных сетей, газопроводов, водопровода, внутриквартальных дорог и проездов;

прокладку временных коммуникаций, в том числе устройство дорог и проездов, телефонной связи, электро- и водоснабжения;

устройство подкрановых путей;

устройство складов, складских площадок, решение вопросов доставки строительных материалов;

размещение инвентарных зданий и сооружений и подключение их к коммуникациям;

подготовку к производству работ в зимнее время;

вертикальную планировку, рытье котлованов и траншей.

Подготовка к производству строительно-монтажных работ, в условиях строительной площадки, предусматривает:

разработку технологических карт и карт трудовых процессов;

монтаж и подготовку к работе строительных машин и механизмов, а также средств технологической оснастки;

инженерную подготовку работы подрядных бригад;

подготовку фронта работ и рабочих мест.

Для организации производства работ подготовительного периода строительства и принятия соответствующих технических решений подрядная организация обязана проанализировать состав и содержание проекта организации строительства, являющегося составной частью ПСД и основой для разработки проекта производства работ.

Объектный стройгенплан составляется только на строительную площадку, непосредственно прилегающую к конкретному зданию или сооружению, и определяет расположение временных зданий, инженерных сетей, строительных машин и устройств, необходимых для возведения отдельного объекта строительства.

При разработке строительных генеральных планов на период выполнения работ по возведению подземной части объектов основное внимание следует уделять конкретизации решений по устройству ограждений и обноски котлованов и других мест производства работ, подготовке площадок для работы строительных, монтажных и других машин, установок и средств механизации, размещение площадок для складирования строительных конструкций.

При разработке надземной части на стройгенплане должны быть даны необходимые привязки, основные размеры строящегося строения, зданий и сооружений, примыкающих к зоне монтажа и влияющих на основные решения по организации площадки и производству работ в условиях строительной площадки.

ПОС содержит решения по организации транспорта, водоснабжения, канализации, энергоснабжения, связи, возведению конструкций, осуществлению строительства в сложных природно-климатических условиях, а также стесненных условиях. ППР является основным документом, организующим производство работ в соответствии с технологическими правилами, требованиями к охране труда, экологической безопасности и качеству работ, обеспечивает моделирование процесса, прогнозирование возможных рисков, определение оптимальных сроков строительства, необходимых ресурсов и оборудование стройплощадки.

На стадии ПНР решения по стройгенплану детализируются. Даются решения и расчеты по организации и оборудованию стройплощадки, привязке основных строительных машин и механизмов, организации движения, размещению временных зданий и сооружений, сетей инженерного обеспечения и освещения стройплощадки, инженерные решения по охране труда, пожарной безопасности, экологии, сохранности прилегающих зданий и сооружений.

Стройплощадка и ее границы.

Указанные проектные решения реализуются на стадии внеплощадочных и внутриплощадочных подготовительных работ.

Внеплощадочные подготовительные работы предусматривают строительство внешних, подъездных к строительной площадке и базам снабжения железнодорожных путей и автомобильных дорог, причалов, линий электропередач и связи, водопроводных сетей с заборными сооружениями, канализационных коллекторов с очистными сооружениями.

Внутри площадочные подготовительные работы предусматривают предварительную подготовку территории, инженерную подготовку территории строительной площадки, возведение мобильных (инвентарных) комплексов. Подробный состав внутриплощадочных подготовительных операций приведен на схеме (рис. 1).

В строительном комплексе возросли требования к надлежащему инженерному обустройству и содержанию строительных площадок, улучшению технологической дисциплины и повышению их культурного уровня. Регулярно проводятся конкурсы-смотры на лучшую строительную площадку года в различных номинациях. Ведущие строительные организации города впервые ввели в свою практику для обязательного применения стандарты предприятий. Например, корпоративный стандарт Главмосстроя «Эталонные требования по обустройству строительных площадок и административно-бытовых городков» (2001 г.), стандарт Моспромстроя «Эталонные требования по обустройству строительных площадок и административно-бытовых комплексов» и Регламент производства работ подготовительного периода строительства объекта (2002 г.).

Требования, предъявляемые к обустройству и содержанию строительных площадок, включают:

согласованность решений с действующими стандартами, нормативными документами, а также проектами организации строительства, проектами производства работ и технологическими картами;

минимизация объемов временного строительства за счет использования постоянных (существующих и проектируемых) зданий и сооружений, дорог и инженерного оборудования и коммуникаций;

компактное размещение подсобно-вспомогательных и обслуживающих строительное производство зданий и сооружений на территории, не предназначенной под застройку постоянными объектами;

применение современных технических средств обустройства строительной площадки (ограждение, пункты мойки колес автотранспорта, дорожные знаки, аварийное освещение и т. д.;

рациональность организации транспортных потоков в пределах строительной площадки за счет уменьшения расстояний перевозки материалов и конструкций и сокращения количества их перегрузки;

минимизация площадей для складирования материально-технических ресурсов за счет поставки их высокой заводской готовности и строительной технологичности;

использование монтажных механизмов, механизированных установок и специальных транспортных средств, обеспечивающих минимальное перемещение материалов, изделий и конструкций в процессе производства и безопасные условия для строительного персонала и населения прилегающих территорий;

применение для производственных и санитарно-бытовых нужд, а также хранение материально технических ресурсов для строительного производства преимущественно инвентарных (мобильных) зданий и сооружений, создающих возможность их многократного использования;

строгое соблюдение установленных правил по содержанию и рекламно-художественному оформлению строительной площадки (уборка площадки и прилегающей территории, эвакуация отходов производства, складирование грунта, наличие унифицированных вывесок, указателей и т. п.).

До начала строительства объекта генподрядная организация должна выполнить подготовительные работы по организации стройплощадки, необходимые для обеспечения безопасности строительства, включая:

устройство ограждения территории стройплощадки при строительстве объекта в населенном пункте или на территории организации;

освобождение строительной площадки для строительства объекта (расчистка территории, снос строений), планировка территории, водоотвод (при необходимости понижение уровня грунтовых вод) и перекладка коммуникаций;

устройство временных автомобильных дорог, прокладка сетей временного электроснабжения, освещения, водопровода;

завоз и размещение на территории стройплощадки или за ее пределами инвентарных санитарно-бытовых, производственных и административных зданий и сооружений;

устройство крановых путей, мест складирования материалов и конструкций.

Окончание подготовительных работ должно быть принято по акту о выполнении мероприятий по безопасности труда, оформленному согласно

СНиП 12-03.

Производство работ на строительном объекте следует вести в технологической последовательности согласно содержащемуся в ПОС календарному плану (графику) работ. Завершение предшествующих работ является необходимым условием для подготовки и выполнения последующих.

Повышение культуры и качества строительства, обеспечение необходимых условий труда строителей, обеспечение требований экологии, улучшение внешнего вида стройплощадок и прилегающих территорий, рациональное производство строительных работ невозможно без проведения комплекса работ подготовительного периода, без системного решения задач обустройства и

В нутриплощадочные подготовительные работы

Предварительная подготовка территории

территории

Инженерная подготовка территории

Возведение мобильных (инвентарных) комплексов

Создание геодезической разбивочной основы

Планировка территории и обеспече- ние стоков поверхност- ных вод

Устройство автомобильных и железных дорог

Устройство оснований для

мобильных (инвентарных)

зданий

Снос и перенос строений

Перекладка существующих инженерных сетей.

Прокладка сетей воздухо-, газо-, электро-, теплоснабжения

Монтаж мобильных

(инвентарных) зданий и

сооружений

Расчистка территории и срезка растительного слоя

Возведение объектов, используемых для нужд строительства

Строительство коммуникационных кабельных, воздуховодных и др. тоннелей

Устройство сетей водо-энергоснаб-жения мобильного комплекса

Осушение заболоченных участков

Создание

монтажных

площадок

Устройство вентиляционных, кабельных и др. каналов

Благоустройство

мобильных

комплексов

Мероприя-тия по снего-задержанию

Противопо-

жарные

мероприятия

Устройство электрокабель-ных, телефонных блоков

Создание

складского

хозяйства

Рис.1. Состав внутриплощадочных подготовительных работ

содержания строительной площадки.

ПОС предусматривает также мероприятия по охране окружающей среды и гигиене труда и является основным документом, организующим производство работ в условиях строительной площадки.

Безопасность работ.

В организационно-технологической документации должны быть особо проработаны вопросы соблюдения техники безопасности, среди которых:

оснащение башенных кранов дополнительными средствами ограничения зоны их работы;

установка защитных экранов;

организация дорожного движения транспорта и пешеходов;

организация бытовых и санитарных условий для рабочих;

уборка и вывоз мусора;

внешний вид и содержание ограждений.

Решение этих вопросов способствуют максимальному повышению комфортности и безопасности пребывания людей в непосредственной близости от строительной площадки и снижению негативного воздействия стройки на городскую среду.

Среди мер по соблюдению санитарного режима: закладка твердого основания подъездных путей к стройплощадке, наличие моек для колес, бункеров для сбора мусора, применение специальных желобов, по которым мусор транспортируется с верхних этажей зданий в расположенные внизу контейнеры. Для предотвращения разноса пыли на прилегающую к стройкам территорию, при сносе зданий предписывается использовать водяные завесы. И, наконец, в обязательном порядке должны быть предусмотрены мероприятия, исключающие загрязнение проезжей части улиц при перевозке строительного мусора, сыпучих и жидких стройматериалов.

НОРМАТИВНЫЕ ДОКУМЕНТЫ

Нормативно-методическая база организации подготовительных работ, обустройства и содержания строительной площадки, включает:

ГОСТ 23407-78 «Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. Технические условия»;

ГОСТ 12.1.046-85 ССБТ «Строительство. Нормы освещения строительных площадок»;

ГОСТ 22853-86 «Здания мобильные (инвентарные). Общие технические условия»;

ГОСТ 27321-87 «Леса стоечные приставные для строительно-монтажных работ»;

ГОСТ 12.4.026-01 «Цвета сигнальные и знаки безопасности»; СНиП 2.01.01-97 «Пожарная безопасность зданий и сооружений»; СНиП 12-03-01 «Безопасность труда в строительстве. Часть 1. Общие требования»;

СНиП 12.01.04 «Организация строительства»;

СНиП 12.04.02 «Безопасность труда в строительстве». Часть 2. «Строительное производство»;

МТСК-6 «Организация и технология строительства»;

организационно-технологические правила строительства (реконструкции) объектов в стесненных условиях существующей городской застройки - ВСН 70-98;

ППБ 01-03 «Правила пожарной безопасности в Российской Федерации».

1.2. Технология планировки территории

Планировка и выравнивание территории включает в себя засыпку низменностей и удаление возвышенностей, создание искусственного рельефа. Планировка территории, то есть выравнивание территории с помощью бульдозеров или автогрейдеров проводится силами специализированной организации. Организация, производящая планировку должна обладать всей необходимой техникой для проведения таких работ (грунтовые катки, грузовые автомобили и прочая дорожная и строительная техника).

Основной задачей планировки является придание проектируемой поверхности уклонов, которое обеспечивает следующие цели: Отвод дождевых, талых и прочих вод;

безопасные и благоприятные условия передвижения пешеходов и транспорта;

Прокладка подземных сетей и благоустройства;

Организация рельефа при наличии неблагоприятных процессов на местности (подтоплении грунтовыми водами, затоплении, эрозии и т.д.).

Придание рельефу наибольшей композиционно-архитектурной выразительности.

Работы по планировке начинают после очистки территории от мусора: грубое выравнивание поверхности с перемещением земляных масс. В зависимости от объема и расстояния перемещения земляных масс работы осуществляются либо механизировано, либо вручную. Если на территории подлежащей срезке или выемке, имеется хороший плодородный грунт, то до начала работ проводят его срезку и укладку в бурты.

Перед выравниванием поверхности территории необходимо определить направление стока, уклон рельефа, а также максимальный уровень стояния грунтовых вод. Уровень стояния грунтовых вод можно определить, выкопав яму «до воды». Направление уклона рельефа, если он есть, заметно невооруженным глазом по направлению стока.

Вертикальная планировка - это комплекс мероприятий, направленных на высотную организацию рельефа. Она решает вопросы по организации поверхностного стока вод, планировке удобной для движения трассы дорожек, пластическому изменению форм рельефа, устройству лестниц, подпорных стен, террас.

Так как дорожки играют роль водоотвода, им придают определенные

уклоны. Поперечный уклон принимается в размере от 1,5 до 3% для дорожек

с жестким покрытием и в размере от 3 до 6% для дорог с мягким покрытием.

Дорожки могут иметь двускатный или односкатный профиль. Продольные

профили для удобного движения устанавливают по рельефу, с уклоном в

0,4 - 8% при более крутых уклонах устраивают лестницы. Дорожки обычно

устраивают несколько пониженными относительно окружающей территории,

дорожки с покрытием из плит делают вровень с газоном или выше в

зависимости от почвенных условий.

Рельеф один из важных элементов ландшафта. Характер рельефа влияет на композиционное и планировочное решение объекта. Для придания выразительности композиции ландшафта на ровном рельефе необходимо максимально использовать микрорельеф, а в ряде случаев искусственно усиливать его. Коренное преобразование рельефа называется геопластикой. Помимо имитации встречающихся в природе форм рельефа, в практике ландшафтного строительства встречается устройство валов, горок и пр., как эстетического, так и утилитарного значения.

Вертикальная планировка территорий заключается в подготовке естественного рельефа местности для размещения зданий и сооружений, обеспечении транспортных связей и организации поверхностного стока путём срезок, подсыпок грунта, смягчения уклонов. При вертикальной планировке обычно соблюдается требование максимального сохранения естественного рельефа. При спокойном рельефе с уклоном от 0,5 до 10% и его частичном преобразовании объёмы работ по вертикальной планировке составляют 800—1500 м³/га; при холмистом рельефе достигают 3000 м³/га. Вертикальная планировка территории обычно осуществляется средствами землеройной техники.

При перемещении земляных масс, объём которых превышает 1 млн. м³, наиболее эффективен гидромеханический способ при объёмах, превышающих 1,5 млн. м³, - взрывная экскавация.

Объем планировочных работ зависит от рельефа местности, типа почв, толщины срезки и дальности перемещения верхнего плодородного слоя и колеблется от 50 до 1000 м³/га. В отдельных случаях он достигает до 2500-3000 м³/га при дальности перемещения 50...400 м. Основной объем планировочных работ, особенно по выравниванию микрорельефа и перемещению плодородного слоя почв с мест срезки на места насыпей, а также при буртовании, выполняется прицепными скреперами.

Кроме этого в зависимости от способа планировки используются другие машины и механизмы: бульдозеры, плуги, рыхлители длинобазовые планировщики и выравниватели.

Капитальная (строительная) планировка является основной, выполняется один раз в течение жизненного цикла объекта и осуществляется при производстве строительных работ. Она производится по сложной схеме: обычным, кулисным или планировкой по полосам шириной 10 м, а также широким полосам с однократным или двукратным перемещением верхнего плодородного слоя почвы; ее буртованием, перемещением верхнего слоя почвы в кучи-бурты, на свободные от планировки места участка, и возвращения его после планировки на прежнее место.

Эксплуатационная планировка выполняется для поддержания, созданной при строительной планировке, поверхности. Обычно в этом случае восстанавливается проектная поверхность, нарушенная вследствие инженерной эксплуатации объекта или в результате просадок грунта.

Объемы работ при эксплуатационной планировке достигают 400...600 м³/га.

Она выполняется один раз в 3-4 года на площадях с неровностями микрорельефа не превышающими по ширине 20...25 м и высоте 0,2...0,3 м. В состав работ этого вида входят подготовительные работы по рыхлению уплотненных, нарушенных, просевших или задерненных участков почв, которые выполняются плугами, рыхлителями или дисковыми боронами. Основные работы по планировке площадей после их подготовки осуществляются длинобазовыми планировщиками.

Планировку выполняют в процессе сплошной обработки площади за несколько проходов планировщика в перекрестных направлениях по загонной или диагональной схемам. Число проходов планировщика, требуемых для устранения неровностей, зависит от их размеров по высоте и в плане

Выборочная планировка - частный случай капитальной планировки ее предусматривают на площадях с выровненным рельефом, но имеющих на отдельных участках значительной неровности (до 20-30 см).

В общем случае способ производства работ и состав строительного комплекса машин и механизмов зависят от способа и метода выполнения планировки, высоты срезок и подсыпок, дальности перемещения и временного складирования плодородного слоя, его мощности, размеров площадей, на которых выполняются работы по выравниванию рельефа.

При неровностях рельефа более 20-35 см их срезку и подсыпку производят бульдозерами при l < 30...60 м или скреперами при l > 30...60 м

Хорошее выравнивание рельефа при неровностях до 30-35 см достигается при использовании длиннобазовых планировщиков. При неровностях рельефа до ± 5,0 см сплошное выравнивание выполняется грейдерами.

В производственных условиях применяют разные методы планировки: по стандартным 20-ти метровым (по ширине) полосам; по широким полосам (40-50 м.) с использованием маяков и визирок; по одногектарным стандартным площадкам; по контурам срезок и подсыпок.

При планировке территорий с восстановлением почвенного слоя, когда после выравнивания остается слой менее 0,1 м, схемы производства работ (рис. 2) предусматривают: срезку, перемещение и буртование плодородного слоя с последующим его возвращением на спланированные участки и полосы.

А) Б)

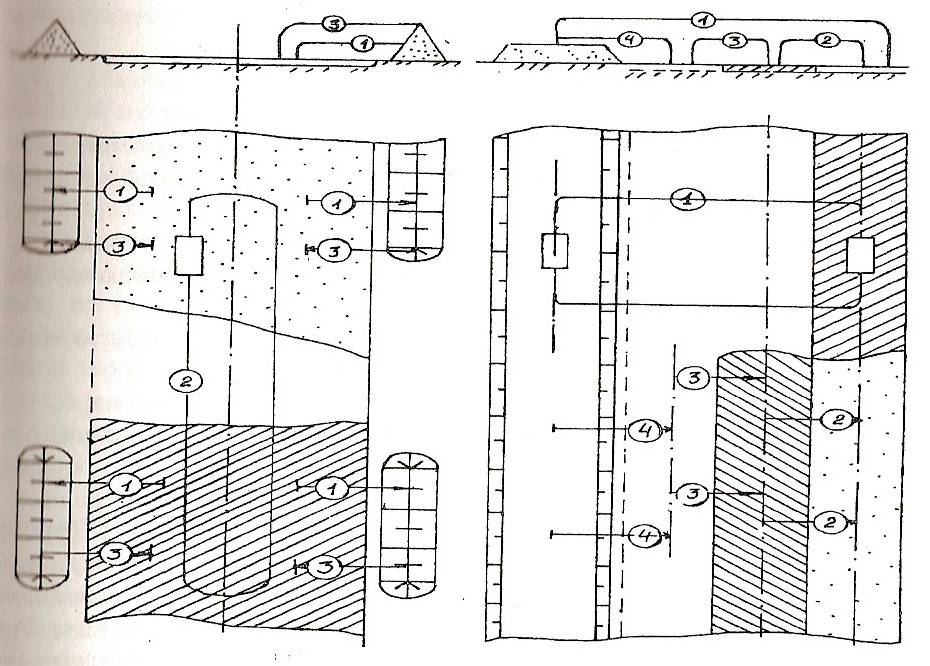

Рис. 2. Схемы производства работ с восстановлением почвенного слоя при планировке строительной площадки:

а. Снятие и буртование растительного слоя на каждой планируемой полосе

б. Последовательное возвращение растительного грунта на спланиро­ванные полосы

При любом из этих способов планировки, в пределах выделенных полос или участков, выполняют наибольший комплекс операций с последующим перемещением потока (исполнителей) на следующие захватки.

Направления перемещения скреперов и бульдозеров определяются взаимным расположением мест срезки и насыпи.

Перемещение скреперных агрегатов, выполняющих основную роль при планировке и буртовании почвогрунтов осуществляется по односторонней, двухсторонней и поточной схемам возки грунта.

При работе грейдеров или планировщиков на выравнивании территорий используются: продольно-поперечная для грейдеров и перекрестно-диагональная для планировщиков схемы.

Важное значение при планировке и выравнивании рельефа имеет применение лазерной техники обеспечивающей рост производительности труда, повышение качества работ и урожайности с.-х. культур, возделываемых на этих площадях на 10... 15%.

При капитальной планировке площадей под горизонтальную поверхность используются лазерные системы СКП-1; Горизонт-3 и Калина-1, а для планировки под наклонную плоскость - система САУЛ-1.
