6. Организация инструментального хозяйства

6.1. Роль, задачи и состав инструментального хозяйства.

Чем выше техника и организация заводского НХ, тем лучше условия для успешного и ритмичного выполнения заводом производственных программ, для освоения им новых изделий и ТП с благоприятными экономическими показателями. Задачей ИХ является своевременное и бесперебойное снабжение цехов и РМ высококачественным инструментом при min расходах на его изготовление, приобретение, хранение и эксплуатацию.

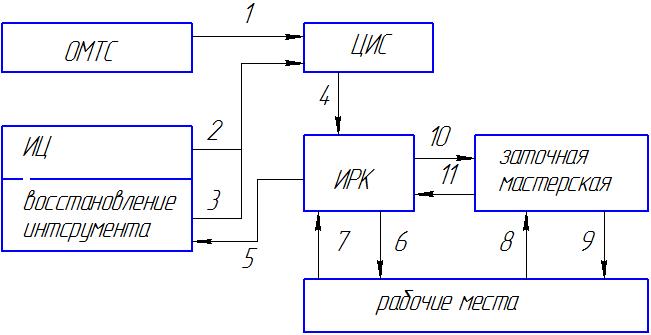

С остав ИХ определяется, в 1-ю очередь, типом производства и масштабом предприятия. Типовую структуру внутризаводского обращения инструмента можно представить следующим образом.

ЦИС – центральный инструментальный склад

ОМТС – отбор материально-технического снабжения

ИРК – интсрументально-раздаточная мастерская

1. Новый покупной инструмент

2. Новый изготовительный в ИЦ

3. Восстановленный

4,6 - Новый и восстановленный

5,7- изношенный

8,10 – затупленный

9,11 – заточенный

Различают общезаводские органы инструментального хозяйства и цеховые. Общезаводские органы осуществляют производство инструмента на заводе, закупку его на стороне, централизованное хранение, выдачу инструмента цехам, потребителям, восстановление изношенного инструмента и др. эти функции выполняют ИЦ, ЦИС, ОМТС.

ИЦ изготавливает и восстанавливает инструмент. В зависимости от типа производства и масштаба может быть несколько ИЦ, специализированных по разным инструментам, либо единый цех.

Функции ЦИСа: принимает, хранит, выдает цехам инструмент.

Цеховые органы инструментального хозяйства получают и хранят инструмент в количествах, необходимых для данного цеха. Затем выдают на РМ. Это функции ИРК и мастерские по централизованной заточки и текущему ремонту.

Управление инструментальным хозяйством осуществляется инструментальным отделом, либо бюро ИХ. ИО находится в ведении главного инженера, а бюро ИХ обычно в ведении главного технолога.

ИО состоит из планово-диспетчерского бюро (осуществляет планирование снабжения завода инструментом и планирование и оперативное регулирование его производства в ИЦ), бюро технического надзора (наблюдает за рациональной эксплуатацией инструмента).

6.2. Классификация и индексация инструмента

Служат для систематизации номенклатуры инструмента, которая на крупных предприятиях может составлять десятки тысяч типоразмеров. Наиболее часто используют классификацию и индексацию инструмента по характеру использования и по назначению:

• По характеру использования применяемый на машиностроительном предприятии инструмент:

1. Стандартный

2. Нормализованный

3. Специальный

Стандартный – инструмент общего и широкого применения, отвечающий общегос. стандартам.

Нормализованный – инструмент, предназначенный для выполнения аналогичных операций над рядом изделий.

Специальный инструмент служит для выполнения одной определенной операции.

• По назначению:

1. На классы (например, режущий, мерительный, штампы, приспособления). Класс разбивается на подклассы, например, класс режущего инструмента делят на подклассы резцов, фрез, протяжек и т.д.Подклассы делят группы, например подкласс резцов включает токарные резцы, строгательные и д.р. Группы делятся на подгруппы: токарные резцы делятся на обдирочные, чистовые, резьбовые и т.д. Каждый инструмент получает свое условное обозначение – индекс, в соответствии с тем местом которое он занимает в классификаторе.
