4.6.3 Стены.

по конструктивному признаку разделяются на несущие и каркасные.

Несущие воспринимают нагрузку перекрытий. Каркасные служат для разделения помещений.

Несущие наружные стены делают из красного силикатного кирпича или монолитные железобетонные. Толщина стен принимается в зависимости от несущей нагрузки и климатической полосы. Например, для Калуги толщина стен – 3,5 кирпича (85 см).

Для увеличения устойчивости несущих стен их укрепляют пеноблоками.

Они являются обязательными, если отношение толщины стены к её высоте <1/10.

В каркасных зданиях несущие функции выполняет каркас, состоящий из ж/б или стальных колонн и балок. Стеновое заполнение выполняется красным или силикатным кирпичом, ж/б панелями или различного вида блоками, напр. газосиликатными, керамзитосиликатными, из пенобетона и т. д.

4.6.4. Колонны

Размеры колонн определяются расчетом: если колонны не несут крановых нагрузок, то обычно используются колонны квадратного сечения со стороной , где H – высота колонны, а если колонны несут крановые нагрузки, то используется прямоугольное сечение с размерами , где .

В любом случае размеры колонн не могут быть менее чем мм, чаще всего используются мм и мм.

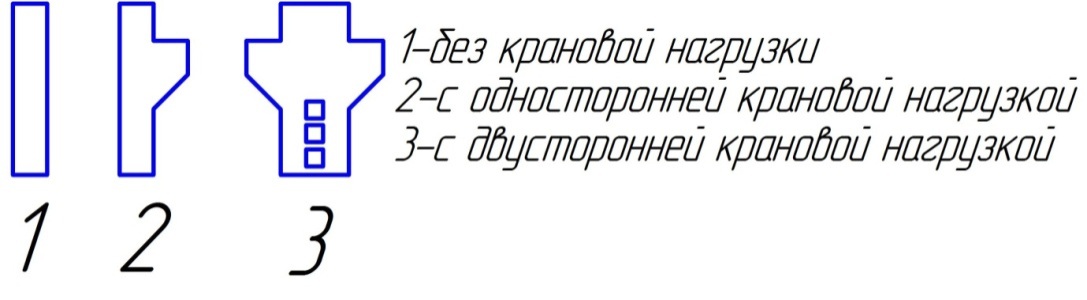

Формы колонн:

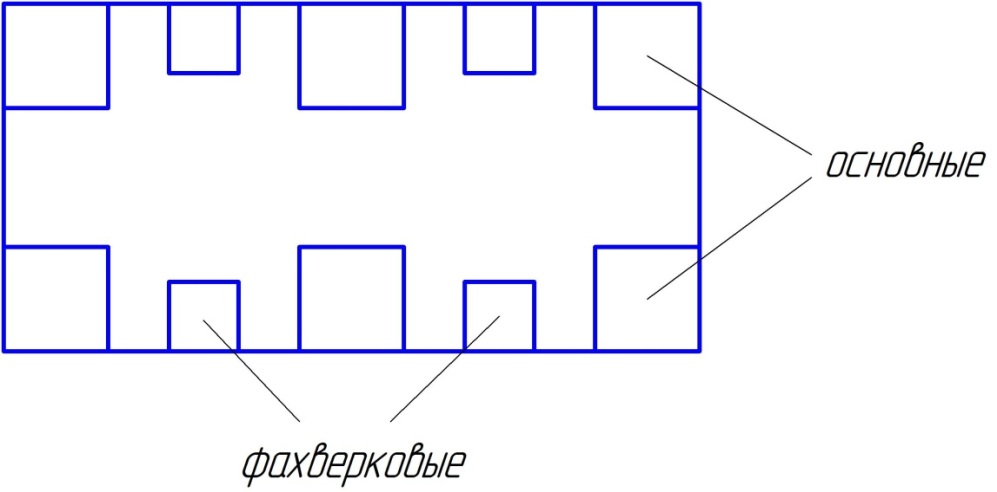

Колонны наружных рядов делятся на основные и фахверковые

Основные колонны воспринимают нагрузку от конструкций перекрытий, кранов и стен. Фахверковые служат только для крепления стен.

4.6.5. Стропильные и подстропильные фермы.

Стропильные фермы перекрывают пролеты и поддерживают настил кровли, располагают с шагом 6 м. Подстропильные конструкции служат для поддержания стропильных ферм и перекрывают 12 м шаг колонн.

Могут быть металлические или ж/б. В некоторых случаях подстропильные фермы используют для устройства плоской кровли.

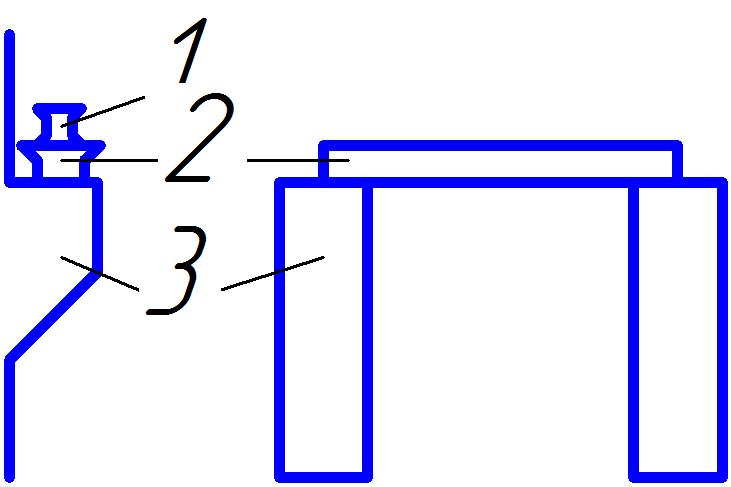

4.6.6. Подкрановые балки

М огут быть таврового и двутаврового сечения. В зданиях с кранами грузоподъемностью до 30 т применяют ж/б балки таврового сечения, высотой от 0,8 до 1,4 м; при грузоподъемности >30 т применяют двутавровые подкрановые балки.

4.6.7. Ограждения.

Существует 2 группы ограждений:

1. Ограждения, обеспечивающие изоляцию помещений от влияния наружных атмосферных условий – к ним относятся наружные стены, окна, двери, ворота, кровля, фонари, полы.

2. Ограждения, служащие для разделения помещений или для связи их между собой – перегородки и лестницы.

4.6.7.1. Окна

Размеры окон не нормируются и выбираются на основе светотехнических расчетов. Они должны быть такими чтобы обеспечивать необходимую освещенность на рабочих местах и, с другой стороны, не должны излучать лишнего тепла в атмосферу. В производственных помещениях ширину окон на 6 м пролете принимают 3…4,5 м. Оконные переплеты делают стальными, деревянными, пластиковыми. Заполнение окон делают из стекла, стеклопрофилита и стеклопакетов, армированного стекла.

4.6.7.2. Ворота

Ворота производственных зданий предназначены для проезда т/с и прохода больших масс людей. Высота ворот для безрельсового транспорта не менее 2,4 м, при этом зазор между верхом загруженного транспорта и проемом двери должен составлять не менее 200 мм. Ширина ворот должна превышать наибольшую ширину средств напольного транспорта не менее чем на 600 мм, и эта ширина не менее 1,8 м.

Рекомендуемые размеры ворот для безрельсового транспорта Размеры ворот для ж/д транспорта должны быть минимум , при необходимости ворота оборудуются тамбурами, а так же воздушными или воздушно – тепловыми завесами. Ворота могут быть распашные, двухпольные, однопольные, многостворчатые, подъемные. Рекомендуется применять ворота с автоматическим открыванием.
