5. Проектирование бытовых и служебных помещений.

К ним относятся гардеробные, душевые, санитарные узлы, столовые и т.д.

Служебные помещения: заводоуправление, административно-конторские службы, культурно-массовые помещения.

Вспомогательные помещения могут располагаться в пристройках к основным, вспомогательным зданиями или в отдельно-стоящих зданиях. Расположение пристроек регламентируется определёнными правилами:

1. расстояние от любого рабочего места до служебно-бытового помещения должно быть не менее 75 м.

2. при больших размерах производственных корпусов предусматриваются так называемые санитарно-технические вставки на территории участков и т.д.

Пристройки по отношению к основному корпусу могут располагаться в нескольких вариантах.

а) для вредных производств

б) в том случае, когда необходимо предусмотреть возможность дальнейшего расширения цеха за счёт строительства дополнительных параллельных пролётов. Расширение возможно в обе стороны.

в ) тоже, но отпадает возможность расширения цеха в одну сторону

г) самый нежелательный, т.к. потоки рабочих из СБП будут пересекаться с линиями сборки.

В случае крупных цехов используется несколько пристроек.

При компоновке вспомогательных помещений в одном здании на первых этажах обычно располагаются умывальники, душевые, столовые, санузлы, медпункты, лаборатории, вспомогательные отделения, а на верхних этажах – инструментальные помещения, административно-конторские, помещения для общественных организаций.

Следует учитывать, что помещения для начальников смен, мастеров, нормировщиков, рекомендуется располагать в основных производственных зданиях. Пристраиваемые и отдельно-стоящие вспомогательные здания административно-бытового назначения компонуются из унифицированных типовых секций, которые характеризуются размерами: ширина 12 или 18 м. Длина 36,48 или 60м. Сетка колонн . Число этажей . Ширину пристроек из-за условий освещением естественным светом следует принимать 12м, а отдельно-стоящие здания можно 18м.

Высота этажей обычно принимается 3,3 или 4,2м. 4,2 принимается:

1. н а первом этаже здания, если там располагаются лаборатории и вспомогательные службы цеха

2. при площади помещений более

3. в конструкторских и технических бюро, если глубина помещения более 6м.

4.6. Строительные элементы зданий.

4.6.1. Фундаменты зданий и сооружений.

Для изготовления фундаментов используется бетон иди железобетон.

Фундаменты под несущие стены обычно делают ленточными. Ширина фундамента принимается больше ширины стены, насколько больше зависит от высоты стены и материалов стены и фундамента.

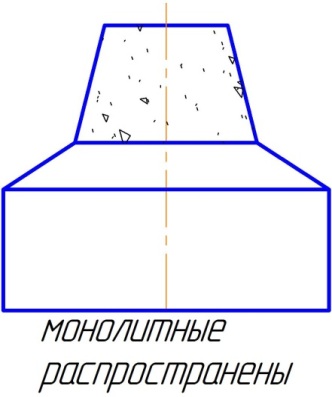

Фундаменты под колонну выполняют в виде отдельно-стоящих столбов-пирамид ступенчатой формы. Уровень фундамента в производственных зданиях обычно располагается как минимум на 150 мм ниже уровня чистового пола.

4.6.2. Фундаменты под металлорежущие станки.

Металлорежущие станки в цеху можно устанавливать или непосредственно на полу соответствующей конструкции или на отдельных фундаментах для каждого станка или на общих фундаментах для нескольких станков.

На полу можно устанавливать печки и средние станки общего назначения с уравновешенным спокойным ходом, от которых не требуется высокой точности работы и которые обладают достаточно жёсткой станиной.

Для установки станков на полу необходимо толщина бетона минимум 150…200мм. Для изготовления отдельных фундаментов применяют бетон, железобетон, естественный камень. Фундаменты в плане должны иметь форму и размеры, соответствующие опорной поверхности станины станка. Высоту фундаменты ориентировочно принимают:

для станков ; ; для более тяжёлых 1,5-2м.

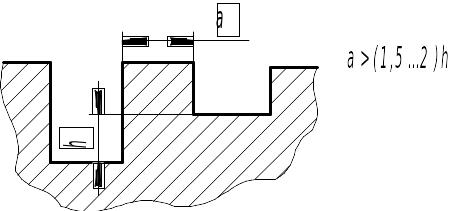

Точно размеры фундамента указаны в паспорте станка. Минимальное расстояние между соседними фундаментами должно быть в 1,5…2 раза больше разницы глубины заложения фундамента.
