6. Штоковые, штифтовые и дисковые отсекатели.

Штоковый отсекатель для поштучной выдачи заготовок имеет шток, который возвратно-поступательно перемещаясь выталкивает одну заготовку из входного лотка в выходной, удерживая все заготовки, находящиеся во входном лотке.

1 –шток; 2 –выходной лоток; 3 –входной лоток; Рисунок – Штоковый отсекатель

Штифтовой отсекатель состоит из двух штифтов-отсекателей, которые последовательно заходят в отверстия лотка. Первый отсекатель, выйдя из отверстия лотка, пропускает очередную (нижнюю) заготовку из лотка в захват питателя, другой отсекатель, находясь в лотке, удерживает от перемещения вниз все детали, находящиеся в лотке. Штифты-отсекатели подвижно закреплены на осях в рычаге. Этот рычаг через отросток получает качательное движение около оси и сообщает возвратно-поступательное отсекателям.

1 –отсекатель ; 2 – лоток; 3 – отсекатель; 4 – ось; 5 – рычаг; 6 – отросток; Рисунок – Штифтовой отсекатель

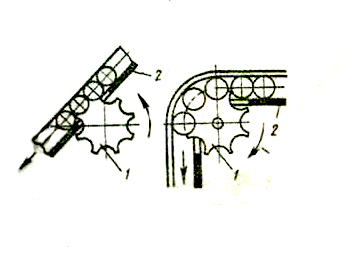

Д исковый отсекатель имеет диск с пазами. Диск вращается от индивидуального привода. При очередном повороте диска-отсекателя на некоторый угол одна заготовка, запавшая из лотка в паз, отделяется от остальных деталей и передается в питатель, а остальные заготовки удерживаются диском-отсекателем в лотке. Дисковый отсекатель обладает большой производительностью и подает детали с высокой точностью.

1 – диск отсекатель; 2 – лоток; Рисунок – Дисковый отсекатель

7. Питатели. Назначение, разновидности.

Питатели – это механизмы, служащие для принудительного перемещения ориентированных штучных заготовок из магазина или накопителя в рабочую зону станка или транспортную систему автоматической линии. Конструкция питателей, их форма, размеры и привод подвижных частей для перемещения заготовок зависят от типа станка, взаимного расположения подаваемой заготовки и инструмента, а также от формы и размеров подаваемых на станок заготовок. Перемещение питателя жестко связано с кинематикой станка и входит в цикл его работы. Каждое автоматическое загрузочное устройство имеет питатель соответствующей конструкции.

По виду движения звена, перемещающего заготовку, питатели разделяют на следующие четыре типа: с возвратно-поступательным (рисунок __), возвратно-качательным (рисунок___), вращательным (рисунок__) и комбинированным движением (рисунок___).

1 –лоток; 2 - заготовка; 3 –питатель; Рисунок _ – Питатель с возвратно-поступательным движением

1 –лоток; 2 - заготовка; 3 –питатель; 4 – захват для зажима; Рисунок _ – Питатель с возвратно-качательным движением

1 –………………..; 2 –…………….; 3 –………………..; Рисунок _ – Питатель с вращательным движением

1 –………………..; 2 –…………….; 3 –………………..; Рисунок _ – Питатель с комбинированным движением

Питатель наиболее совершенной конструкции состоит из корпуса, захвата для зажима детали, механизма перемещения и привода. Питатели с захватами применяются для перемещения таких деталей, которые должны сохранить неизменным свое первоначальное положение. Захваты питателя бывают жесткие, полужесткие и нежесткие.

Питатель наименее совершенной конструкции не имеет захвата для заготовки, он не может захватывать и переносить заготовку, а может только проталкивать ее. Такой питатель состоит из корпуса, толкателя и привода. Все типы питателей в зависимости от типа привода для звена, подающего заготовку на станок, разделяются на механические, пневматические, гидравлические и электромеханические.
