6. Надземная прокладка трубопроводов

При сооружении инженерных коммуникаций может возникнуть ситуация когда естественные или искусственные препятствия нельзя или нецелесообразно преодолевать под водой или под землей, т.е. требуется надземная прокладка трубопроводов.

Наиболее простое и распространенное решение этой проблемы – это прокладка трубопроводов по эстакаде (на опорах).

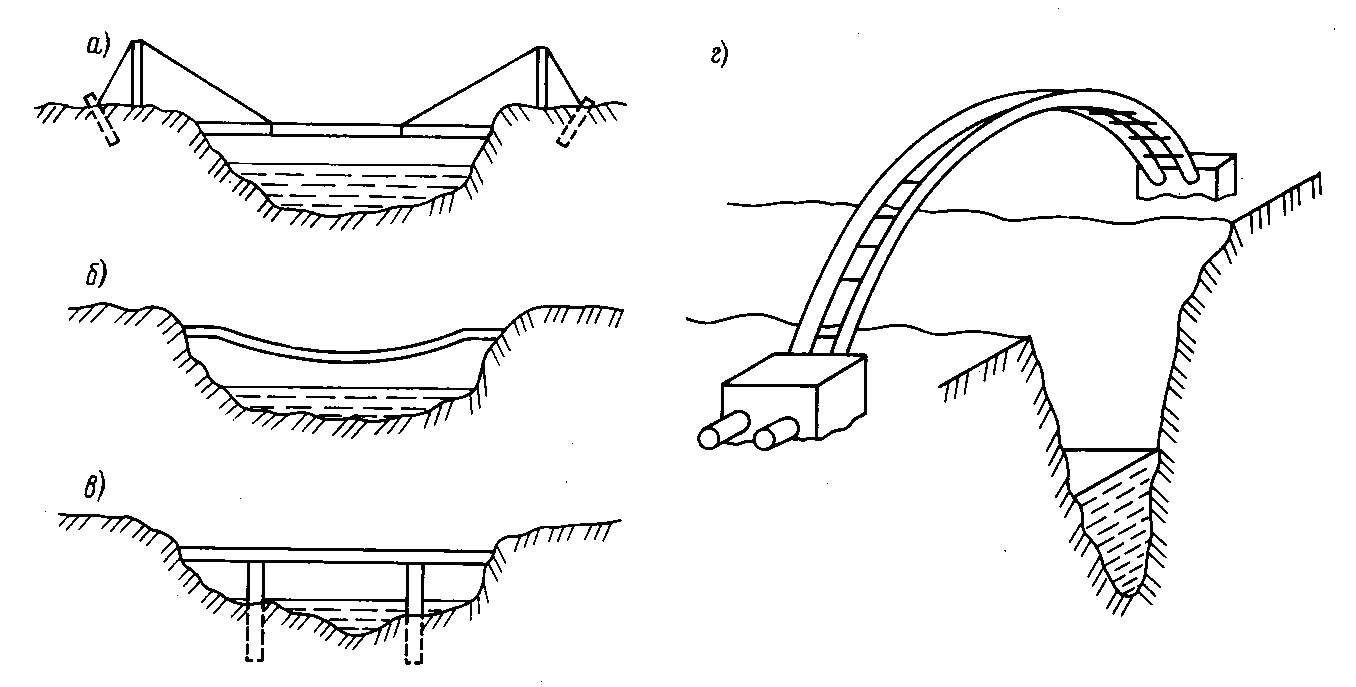

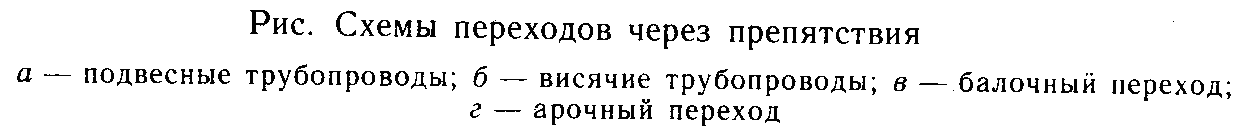

В нестандартных ситуациях надземная прокладка трубопроводов может осуществляться в виде:

- подвесных трубопроводов;

- висячих трубопроводов;

- арочных переходов;

- балочных переходов.

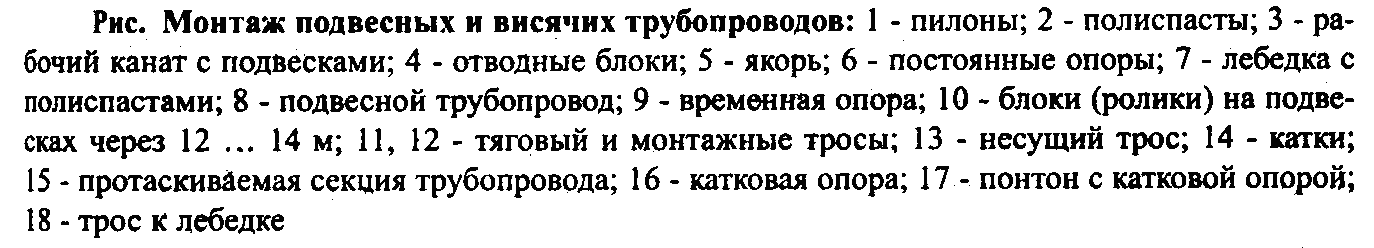

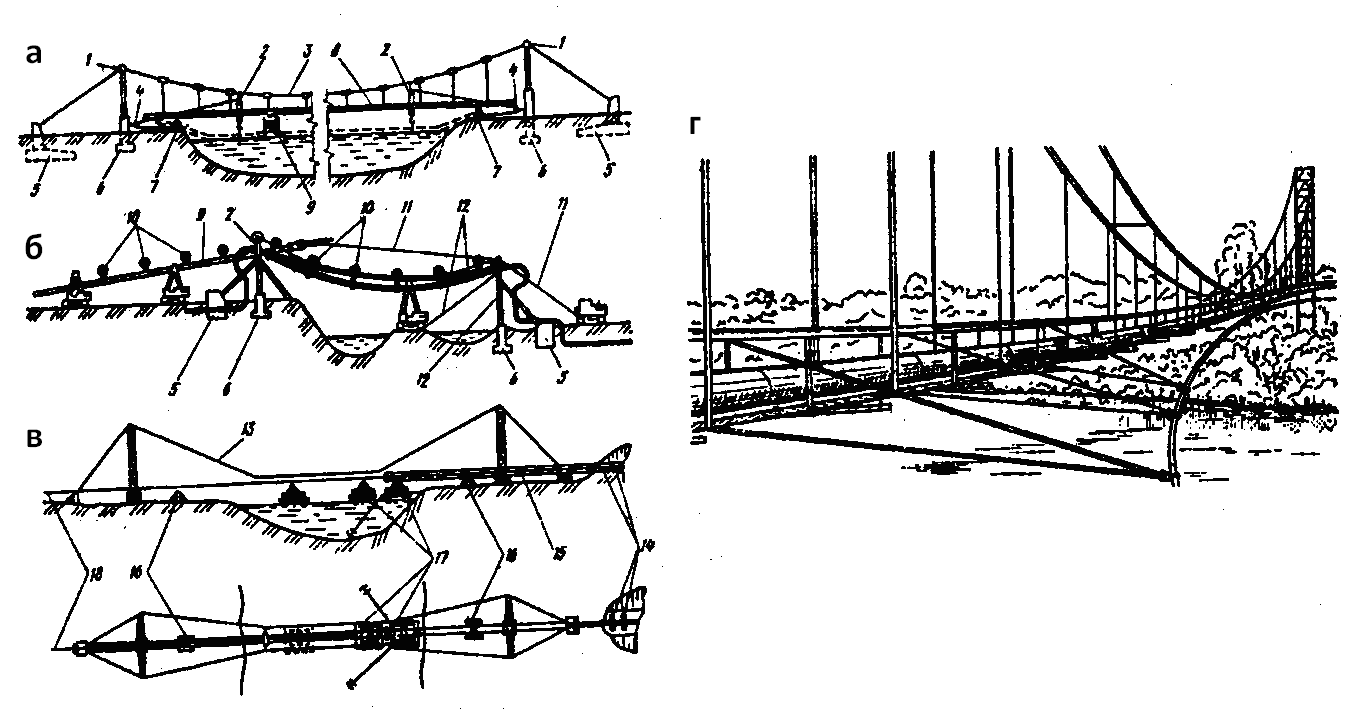

Подвесной трубопровод – это трубопровод, поддерживаемый в проектном положении вантовой конструкцией:

- возводятся опорные пилоны и якоря для крепления несущих канатов (вант);

- монтируются несущие канаты с подвесками для крепления трубопровода;

- в зависимости от конкретных условий тем или иным способом собирается и подается в створ трубопровод;

- с помощью полиспастов и временных опор трубопровод закрепляется в проектном положении;

- проводиться гидравлическое испытание;

- выполняются изоляционные работы.

Висячий трубопровод отличается тем, что вантовые конструкции поддерживают легкую мостовую конструкцию, по которой укладывается трубопровод.

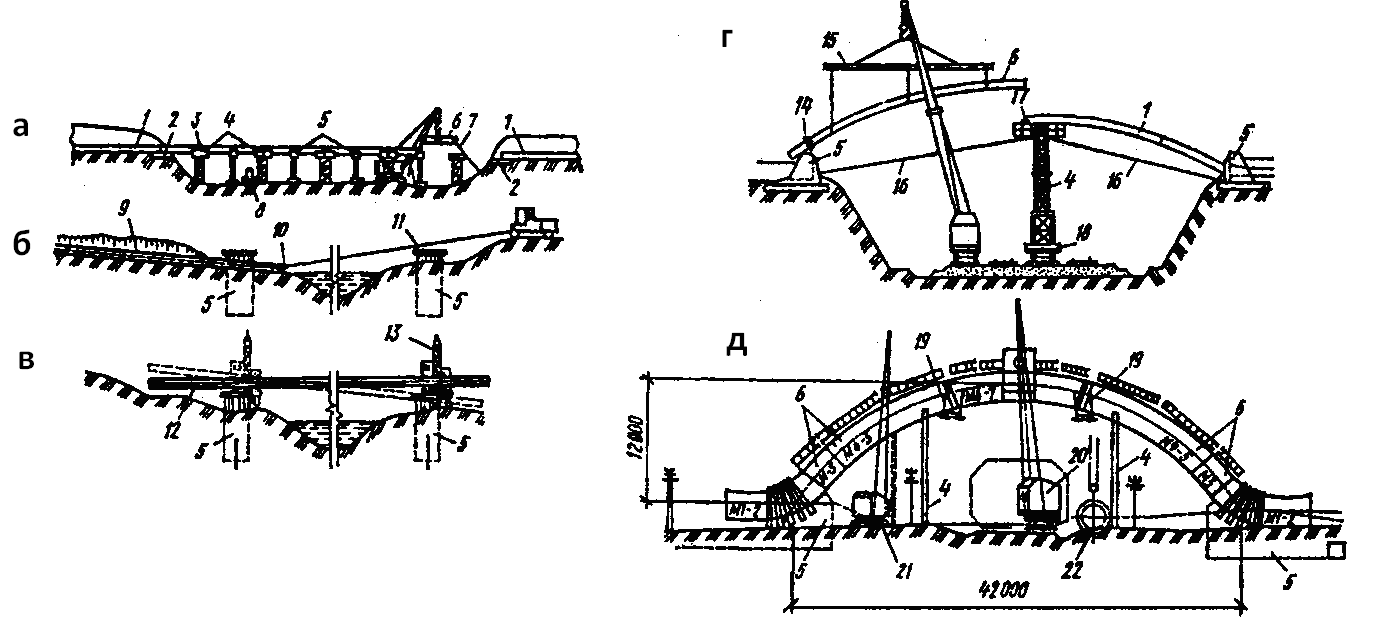

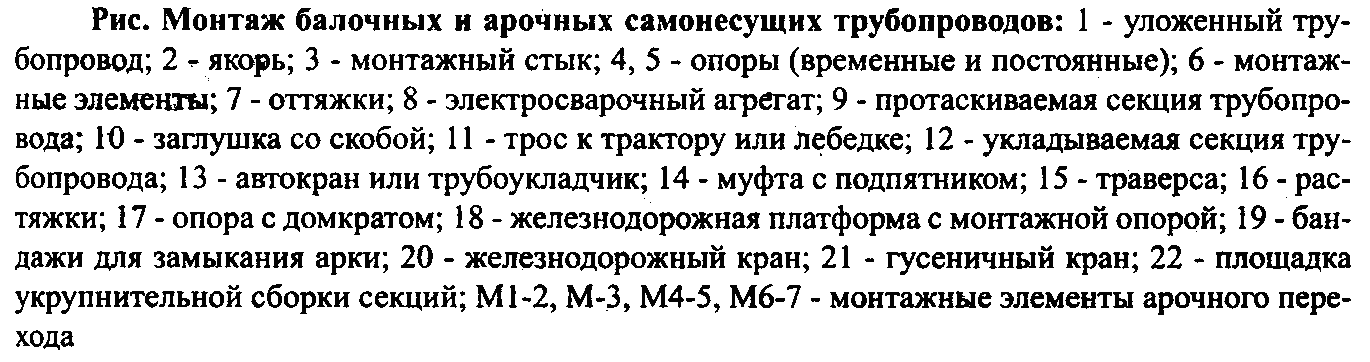

В арочных переходах используется несущая способность труб. Монтируются они полуарками с использованием временных опор и монтажного крана (плавучего крана).

В балочных переходах так же используется несущая способность трубы, которая выполняет роль балки, свободно лежащей на опорах.
