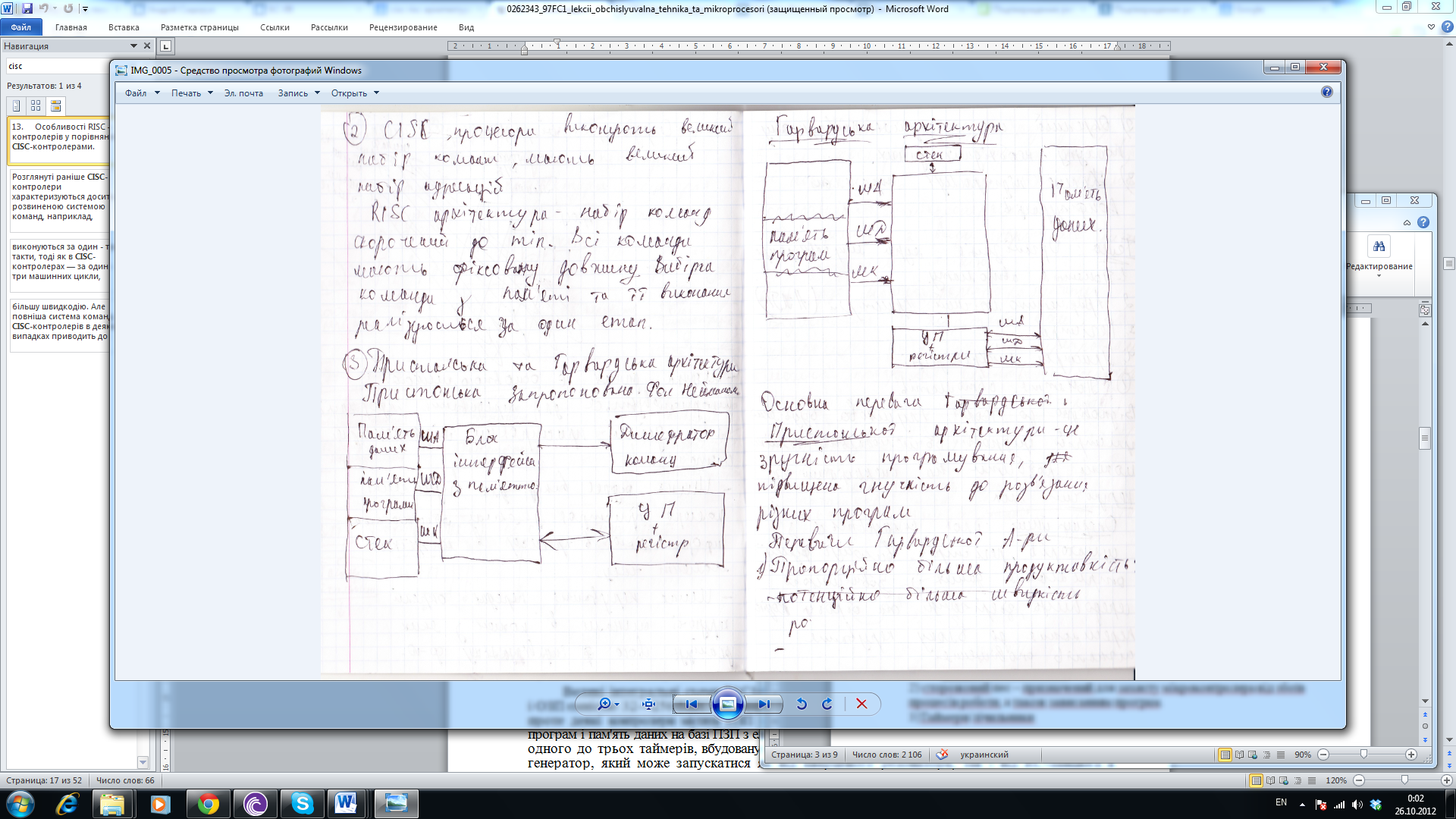

9. Гарвардська та принстонська архітектури

Принстонська архітектура запропонована фон Нейманом

Основна перевага принстонської архітектури це зручність програмування, підвищення гнучкості до розвязання різних програм.

Гарвардська архітектура

Переваги Гарвардської архітектури

1)Пропорційно більша продуктивність

2)Окремий стек сприяє швидкому пошуку необхідних даних

3) Краще підтримує паралельні конфігурації.

10. Поняття та класифікація арифметико – логічних пристроїв

АЛП – обчислювач, який виконує арифметичні та логічні операції над словами.

Типовіоперації АЛП:

1. Двійкова арифметика над числами з фікс і плав комою

2. О-ції десяткової арифметики

3. О-ції індексної арифметики

4. О-ції над логічними кодами

Класифікація АЛП:

І за способом обробки даних :

1. Паралельні

2. Послідовні

3. Паралельно – послідовні

ІІ За системою числення

1. 2-ві

2. 8-ві

3. 10-ві

4. 16-ві

5. На основі спеціальних систем

ІІІ За формою подання чисел: з фікс і плав комою, цілі двійкові, цілі 10-ві

ІМ За способом виконання мікрооперацій

1. Із закріпленими мікроопераціями

2. Із спільними мікроопераціями

М За типом керуючого автомату

1)з фіксованою (жорсткою) логікою

2) з програмованою логікою

МІІ За методом побудови

1. Багатофункціональні

2. Блочні

13. Регістри

Регістри – це базовий найшвидший елемент пам’яті МПМ.

Класифікація:

За роллю яку вони відіграють

• Видимі користувачу регістри

• Регістри контролю та регістри стану використовуються для визначення поточного стану інтерфейсів периферійних пристроїв.

Видимі користувачі регістри поділяються на

1. Регістри загального призначення

2. Регістри даних використовуються виключно для зберігання даних

3. Регістри адрес можуть використовуватись для збереження поточної адреси команди яка виконується, адреси даних , покажчика сегмента, покажчика стека.

4. Регістри прапорців

Загальні:

• Пр.. sign визначає знак результату операції

• Пр . Zero – встановлюється коли результат о – ції =0

• Пр. Carry – встановлюється в одиницю коли результат перевищує

• Equal рівність

• Overflow для ідентифікації перетворення спричиненого переривання

• Supervisor – коли цп в привілейовану режимі

14. Пристрої синхронізації

1) Стековий генератор

- виробляти імпульси сталої частоти. Як тактові генератори використов. RC генератор і кварцовий генератор.

Кварцові генератори:

• Зовнішні і внутрішні

2) сторожовий пес – призначений для захисту мікроконтролера від збоїв процесів роботи, а також зависанням програм.

3)Таймери/лічильники

14. Ієрархія пам’яті мпп

Виділяють 4 основних рівні ієрархії пам’яті:

Внутрішня пам’ять процесора

а) регістри – найбільш швидка пам’ять, доступ за 1 такт, обсяг до 1000 байт

б) кеш 1-го рівня (L1) – декілька тактів, десятки байт

в) кеш 2-го рівня (L2) – від 2 до 10 раз повільніше за L1, обсяг 0,5Мб.

г) кеш 3-го рівня (L3) – сотні тактів, обсяг декілька Мб.

2) Оперативна пам'ять

3) Накопичувачі з гарячим доступом

4) Тритинна пам'ять (флешки, CD, дискети)
