5.2. Порядок подготовки прибора к использованию

Для подготовки комплекса «Эгоскоп» к использованию, нужно осуществить следующие действия:

1. Подключить электроды к кабелю электронной укладки и установить их в фиксирующие ленты. При сборке необходимо следить за тем, чтобы цвета вилки и розетки каждой пары совпадали. Аналогичное требование предъявляется и к электродам: цвет электрода должен совпадать с цветом посадочного места в фиксирующей ленте.

2. Подключить разъемы кабеля электронной укладки к блоку пациента «РЕАКОР». Разъемы укладки с маркировкой «КП», «ФПГ», «ЭКГ», «ЭЭГ» подключить к гнездам «ПОЛИ1», «ПОЛИ2», «ПОЛИ3», «ПОЛИ4» соответственно.

3. Прикрепить распределительную коробку укладки к одежде испытуемого при помощи специальной прищепки, расположенной на корпусе распределительной коробки.

4. Установить клипсу датчика ФПГ на мочку левого уха испытуемого.

5. Установить ленты с электродами на испытуемого, в соответствии с рисунком 2. После этого необходимо отрегулировав длину ленты таким образом. Чтобы она не мешала испытуемому проходить методики.

6. Заправить электроды гелем из расчета 0,3 мл на электрод. Электроды имеют трубчатую конструкцию, то есть, в центре электрода имеется сквозное отверстие, предназначенное для наполнения гелем. Поэтому рекомендуется заправлять электроды гелем уже после их установки на испытуемого.

7. Выполнить контроль сопротивления установленных электродов (так называемого, подэлектродного сопротивления). Проверка выполняется при помощи программного обеспечения, входящего в состав комплекса «Реакор». При недостаточном уровне сопротивления, добавить в соответствующий электрод гель. .

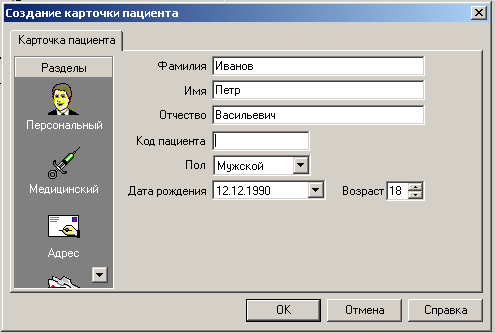

Рис. 4. Программное окно «Создание карточки пациента»

3. Выбрать методику, которую необходимо провести. В данной лабораторной работе проводится «Тест Томаса». Выбор методики осуществляется в программном окне «Выбор БОС - процедуры» (рисунок 5), которое выводится на экран монитора тремя способами: запуском команды «Выбор БОС процедуры» в меню настройки основного меню, нажатием на кнопку «Выбор БОС процедур» на панели инструментов или нажатием на клавишу F2.

В программном окне «Выбор БОС - процедуры» представлен список возможных методик, из которых нужно выбрать требуемую методику (в данной работе выбираем «Тест Томаса»).

Рис. 5. Программное окно «Выбор БОС - процедуры»

4. Выбрать используемую конфигурацию съема данных и одеть на испытуемого необходимые электроды. Выбор конфигурации съема осуществляется во вкладке «Конфигурация съема» в программном окне «Выбор БОС - процедуры». В данной работе у нас доступна для выбора только одна конфигурация (КГР_ФПГ_РД_ЭЭГ), которую необходимо выбрать.

Название конфигурации указывает на то, что для проведения этого теса нам необходимо использовать датчики КГР, ФПГ, РД и ЭЭГ. Поэтому необходимо установить на испытуемого соответствующие электроды.

Список контролируемых параметров, используемых в выбранном сценарии, можно просмотреть, выбрав вкладку «Контролируемые параметры».

После выбора процедуры и установки всех датчиков нужно нажать на кнопку «Открыть процедуру» или клавишу «ENTER».

5. Проверить функции мониторинга и регистрации сигналов. Просмотреть регистрируемые сигналы и, при необходимости, подобрать оптимальные параметры их визуализации – чувствительность и скорость развертки, а также параметры фильтрации. Это можно сделать, вызвав окно «Масштаб», нажав ЛКМ в поле 1 (рис. 6).

Рис. 6. Программное окно «Масштаб» для изменения скорости и чувствительности развертки

Если характер наблюдаемых сигналов отличается от ожидаемого (искажена форма, наблюдается высокий уровень помех и т.п.) (рис. 7), то необходимо проверить правильность подключения и установки электродов, а также наличие нейтрального электрода, если он предусмотрен конфигурацией (см. приложение Х). Если изображение сигналов отсутствует провести балансировку и центровку. Съем сигналов с оптимальными параметрами визуализации представлен на рисунке 8.

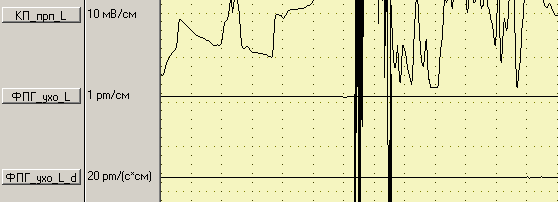

Рис. 7. Пример сигналов с неоптимальными параметрами визуализации

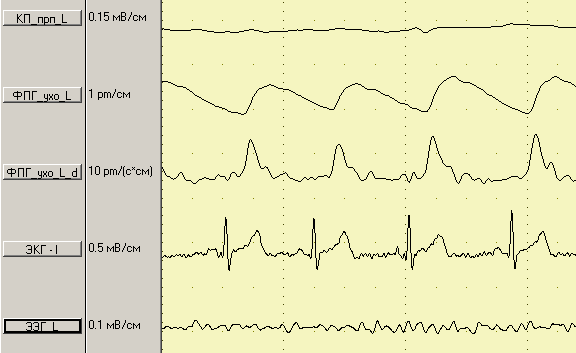

Рис. 8. Пример сигналов с оптимальными параметрами визуализации

6. Ознакомиться с описанием проводимой методики. Для вывода описания методики на экран монитора нужно нажать на кнопку «Описание процедуры» в ХХХХХХ.

7. Запустить выполнение методики. Для запуска методики необходимо нажать кнопку «Начать проигрывание» в ХХХХХХ и пройти тест, следуя инструкциям, предъявляемым на экране монитора.

8. После окончания процедуры тестирования, необходимо нажать на пиктограмму «Обработка» и перейдите к просмотру полученных результатов и их анализу.

9. Анализ и интерпретация полученных результатов. Способ обработки и представления результатов тестирования при использовании комплекса «Эгоскоп» отличаются от традиционного бланкового тестирования. Для обработки и анализа данных используются шаблоны, выполненные во внешних приложениях:

• приложения, созданные специально для обработки конкретного теста;

• настроенные шаблоны электронный таблиц MS Excel;

• настроенные шаблоны текстового процессора MS Word;

• пакетные файлы (расширение bat), запускающие процедуры обработки средствами операционной системы.

Вызвать программное окно «Запуск внешнего приложения» (рисунок 9) нажатием на кнопку «Редактировать внешнее описание исследования» , расположенной на инструментальной панели окна Эгоскоп.

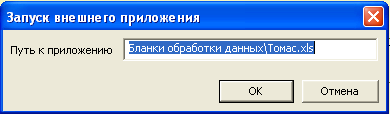

Рисунок 9. Программное окно «Запуск внешнего приложения»

Для запуска внешнего приложения с обработкой результата теста нужно в программном окне «Запуск внешнего приложения выбрать путь к файлу обработки и нажать кнопку «Ок». В нашем случае используется настроенный шаблон Еxcel-файла. В файлах обработки присутствуют расчетные формулы и графики (например, отсортированные шкалы по бланкам обработки данных или профили психической нормативности), которые рассчитываются при вызове приложения. После выполнения файла обработки исследователь получает файл с бланком заключения по пройденной методике, включающий в себя интерпретацию пройденного метода и вторичные статистики. Поученный профиль можно перенести в в файл MS Word нажатием кнопки «Запуск внешнего приложения» .

Пиктополиграфические показатели прохождения теста можно просмотреть при помощи пиктограммы , в котором отображается профиль смысло-эмоциональной значимости (СЭЗ). Полученный профиль можно сохранить в Word-файла (клавиши Alt+PrtScn, затем Ctr+V).

Примеры результатов эгоскопического исследования по тесту Томаса приведены на рисунках 10-11.

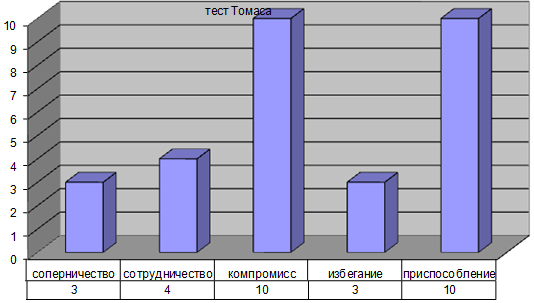

Рис. 10. Диаграмма, полученная в результате прохождения теста Томаса

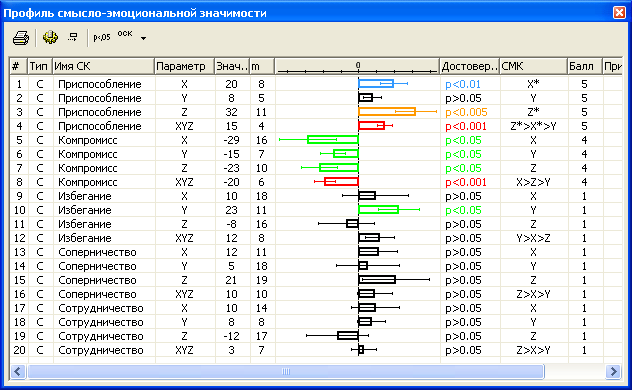

Рис. 11. Профиль смысло-эмоциональной значимости по тесту Томаса

В данной лабораторной работе предлагается создать в папке «Мои документы» папку с названием своей группы.

Далее нажать пиктограмму «Сохранить результаты» , после чего будет назвать файл (традиционно для названия файла используется Ф.И.О.), выбрать директорию с названием своей группы и в ней сохранить документ с полученными результатами. Сохраненные результаты привести в отчете.

По умолчанию, файлы обработки находятся в директории «Бланки обработки данных», расположенной в каталоге с ПО «Эгоскоп». Файлы обработки, создаваемые пользователем, можно располагать в любой директории. Однако для однотипности процедуры тестирования рекомендуется располагать их также в директории «Бланки обработки данных».

Если в качестве исполняемого файла применяется шаблон word- или excel-файла с макросами, то при закрытии файла он автоматически помещается в директорию \Data_Egoscop_Postreal\Zones. При этом автоматически генерируется имя файла, состоящее из ФИО испытуемого, даты проведения исследования, времени его начала и номера очередной редакции документа (например, «Иванов Иван Иванович 19-07-2007 12 08 №0.xls»). Если для одного и того же исследования внешнее приложение вызывается повторно, загружается не шаблон, а отредактированный пользователем файл. Результаты каждого последующего редактирования сохраняются в новом файле, предыдущие файлы не перезаписываются.

10. Завершить работу с программой. После завершения работы с прибором очистить электроды от геля с помощью воды и специально предназначенной для этого кисточки.
