4.2. Состав оборудования
Аппаратно-программный комплекс «Эгоскоп» реализован в виде набора датчиков и графического планшета, подключаемых к прибору «Реакор». Для работы комплекса «Эгоскоп» используются дополнительные приборы, предназначенные для получения набора физиологических сигналов и последующей интерпретации результатов психологического тестирования:
- электроэнцефалограф-анализатор ЭЭГА-21/26-«Энцефалан-131-03»;
- реограф-полианализатор шестиканальный для комплексного исследования параметров кровообращения РГПА-6/12 «Реан-Поли»;
- комплекс реабилитационный психофизиологический для тренинга с БОС «Реакор».
Для работы с комплексом «Эгоскоп» необходим персональный компьютер или ноутбук с установленной операционной системой Microsoft Windows XP.
При работе комплекса «Эгоскоп» используется два специальных комплекта электродов и датчиков, предназначенных для регистрации физиологических сигналов. Один комплект представляет собой сенсорную электродную укладку, применяемую для регистрации ограниченного набора физиологических показателей: КП, ФПГ, ЭКГ и ЭЭГ. Другой комплект представляет собой сенсорную укладку с набором дополнительных электродов и датчиков: ОЭМГ и РД.
Состав оборудования, входящего в аппаратную часть комплекса «Эгоскоп», приведен в таблице №1.
Таблица 1
Состав оборудования прибора «Эгоскоп»
Комплектующие |
Внешний вид |
Назначение |
1 |
2 |
3 |
Кабель электродной укладки со встроенным в клипсу датчиком ФПГ Код А_2994 |
|
Подключение электродов к БП |
1 |
2 |
3 |
Электрод трубчатый Код А_0821 Цвет зеленый |
|
N электрод |
Электрод трубчатый Код А_1518 Цвет красный |
|
КП+ |
Электрод трубчатый Код А_1519 Цвет синий |
|
КП- |
Электрод трубчатый Код А_1520 Цвет красный |
|
ЭЭГ+ |
Электрод трубчатый Код А_1528 Цвет синий |
|
ЭЭГ- |
Лента-манжета Код А_1846 |
|
Фиксация КП электродов на левом запястье |
Лента для головы Код А_2935 |
|
Для фиксации ЭЭГ электродов |

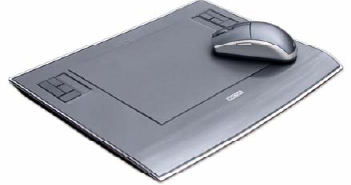

Планшет Wacom A4 Intuos 3. Код А_3750 |
|
Планшет подключается к компьютеру через порт USB. |
Ручка Inc Pen ZP-130 Код А_3751 |
|
Шариковая ручка для бумаги |

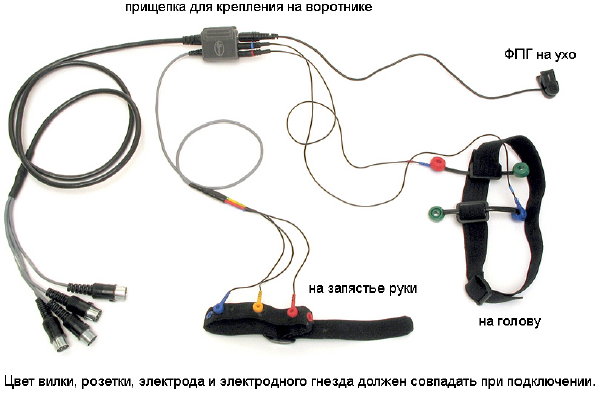

Комплект датчиков и электродов в собранном виде представлен на рисунке 1.
Рис. 1. Комплект датчиков и электродов в собранном виде
Основным элементом укладки является специализированный кабель (А-2994) с распределительной коробкой с прищепкой для фиксации на одежде испытуемого. В кабель встроен оптический ушной датчик ФПГ. Из распределительной коробки выведены провода, которые заканчиваются разъемами для электродов, закрепляемых на запястье. В коробке так же находятся два разъема для подключения электродов, размещаемых на голове.
Назначение отключаемых коротких электродов, устанавливаемых на запястье:
- зеленый (или желтый) – нейтральный электрод, который необходим для выравнивания потенциалов между испытуемым и изолированной частью блока пациента;
- синий – отрицательный электрод канала КП;
- красный – положительный электрод канала КП и активный электрод канала ЭКГ.
Назначение отключаемых коротких электродов, устанавливаемых на голову:
- синий – референтный электрод канала ЭКГ и одновременно референтный электрод канала ЭЭГ;
- красный – активный электрод канала ЭЭГ.
