39.Надёжность уои.
Надежность УОИ. В качестве количественных характеристик надежности УОИ используется следующее: вероятность безотказной работы УОИ за заданную наработку интенсивность отказов, среднюю наработку на отказ и т.д. в предположении что УОИ должны находиться либо в работоспособном состоянии либо в состоянии полного отказа. Однако в большинстве случаев УОИ при отказе одного или нескольких элементов продолжает функционировать в полном объеме или частично. При считывании информации человек может восстанавливать информацию, поэтому для наиболее полной оценки функциональных возможностей УОИ надо использовать эффективность функционирования системы, «человек-УОИ», т.е. с учетом деятельности человека-оператора. Эффективность функционирования системы «человек-УОИ» - степень приспособленности её к правильному приему поступающей информации при определенных условиях эксплуатации. Она оценивается показателем эффективности функционирования на заданном интервале времени от 0 до t или в определенный момент времени t.
Рассмотрим показатель эффективности функционирования на интервале от 0 до t. Показатель эффективности функционирования системы «человек-оператор-УОИ» характеризует среднее количество информации, которое правильно считывается, оператором с экрана УОИ на заданном интервале времени при определенных условиях эксплуатации и с учетом ненадежности элементов УОИ и восстановление искаженной информации оператором. Аналогично определяется показатель эффективности функционирования системы «человек-УОИ» в момент времени t.
Кроме рассмотренных технических характеристик для оценки УОИ важными параметрами являются: стоимость, потребляемая мощность, массогабаритные характеристики. Очевидно при определенных условиях эксплуатации и одинаковой скорости поступления информации показатель эффективности функционирования будет выше у системы с более надежными элементами, с эргономическими и техническими характерами УОИ в наибольшей степени приспособленные к правильному считыванию и к восстановлению искаженной информации. В настоящие время широко используется индикаторные приборы, построенные на газоразрядных, жидких кристаллах и на светодиодах.
40.Газоразрядные индикаторные панели постоянного и переменного тока.
Газоразрядные индикаторные панели могут быть постоянного и переменного тока (плазменные панели).

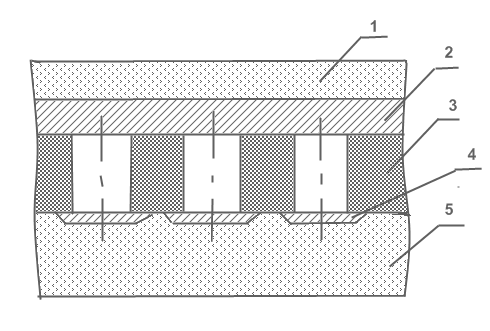

Конструктивно газоразрядные индикаторные панели постоянного тока выглядят следующим образом.
Газоразрядные индикаторные панели постоянного тока представляет 3 – диэлектрическую пластину, с отверстиями ячейками с двух сторон от этой решетки, расположены системы параллельных металлических электродов 2 и 4, перекрещивающихся под прямым углом. Панель имеет защитные стекла 1 и 5. Корпус герметизирован, ячейки расположены в местах перекрещивания электродов. Ячейки заполнены инертным газом (например, неоном, смесь неона с азотом, смесь неона с аргоном) и образуют миниатюрные газоразрядные приборы, у которых одна система электродов, выполняет функцию катодов, а вторая функцию анодов.
Если на одну из пар «анод-катод» подать напряжение, которое превышает пробивное напряжение, то в ячейке расположенной вместе их перекрещивания, возникает тлеющий разряд и ячейка светится. Напряжение горения ячейки меньше напряжения зажигания. Если напряжение поочередно прикладывать к столбцам и одной горизонтальной шине, то ячейки этой строки зажигаются поочередно и светящиеся точка, перемещается с одного края газоразрядного индикатора панели к другому. Таким образом подключая периодически с определенной частотой требуемые ячейки можно получить светящиеся изображения нужного знака.
Газоразрядные индикаторные панели постоянного тока не обладают памятью, в следствии чего для получения изображения необходимо периодически подавать управляющие импульсы последовательно на все строки панели. Кроме этого недостатка они также имеют ограниченную информационную емкость. Для устранения этих недостатков используют газоразрядные индикаторные панели переменного тока. В настоящее время они получили наибольшее применение из газоразрядных индикаторных панелей.
Газоразрядные индикаторные панели переменного тока имеют матричную структуру, образованную взаимно-перпендикулярными электродами. Эти приборы отличаются от газоразрядных индикаторных панелей постоянного тока тем, что их электроды покрыты тонким слоем диэлектрика, на котором при прохождении переменного тока через газовый промежуток образуется электрические заряды гасящие разряд и облегчающие его зажигание. При изменении полярности питающего напряжения электрическое поле остаточных зарядов на стенки ячейки обуславливает ее память.
Практическое применение газоразрядных индикаторных панелей переменного тока: экраны телевизоров, дисплеев, экраны коллективного пользования и т.д.
