37.Понятие о системе и устройстве отображения информации. Классификация индикаторных приборов.

В современных радиотехнических устройствах и системах, системах управления и контроля широко используются устройства и система отображения информации. Цель использования отображения информации выдача человеку оператору информацию в наглядном и удобном виде, для восприятия и оперативного применения решения.

Система отображения информации – это комплекс устройств отображения информации и алгоритмов специальной обработки и подготовки информации, предназначенной для решения человеком задач контроля и управления.

Устройство отображения информации (УОИ) – технические средства используемые для создания динамических информационных моделей управляемых и контролируемых объектов. В зависимости от назначения УОИ весьма разнообразны на электроннолучевых трубках, на газоразрядных панелях, жидких кристаллах, светодиодах и т.д. в состав УОИ входят: средства индикации (индикаторные приборы со схемой управления) и как правило средство ввода информации. В УОИ могут входить средства преобразования, хранения и обработки информации, индикаторные приборы, конструктивно оформленный как единое целое преобразователь входного сигнала, видимое изображение.

Рассмотрим классификацию индикаторных приборов по принципу действия и по принципу светоотдачи.

Индикаторные приборы

Пассивные

Жидкокристаллические

Электрогальванопластические

активные

пассивныее

Электрофоретические

жидкокристалллл

светодиодные

электрофоретические

Электромагнитные

Электрохромные

Вакуумно-люминисцентные

электромагнитные

электрохромны

Электромеханические

Лампы накаливания

лазерные

электромеханические

электрогальвано

газоразрядные

По принципу светоотдачи индикаторные приборы делятся на активные и пассивные, активные генерируют свет, а пассивные не вырабатывают его, а только управляет им.

38.Быстродействие,точность,информационная ёмкость,разрешающая способность уои.

1.Быстродействие УОИ характеризует максимально возможный темп приема отображения и смены информации. Это характеристика определяется временем воспроизведением знака, измеряемым от момента поступления кодовой посылки до момента полного образования знака в заданном месте экрана. Величина УОИ от единиц микросекунд до десяток миллисекунд. Быстродействие УОИ зависит от схемных решений элементов в схеме индикаторных приборов. В УОИ позволяющих наблюдать событие в реальном времени используется время воспроизведения кадра. Такое время характерно на УОИ электроннолучевых трубках, обеспечивая отображение информации без мелькания кадров.

2.Точность УОИ. Для УОИ свойственно систематические и случайные погрешности. Систематические погрешности в большинстве случаев могут устраняться или учитываться с помощью поправочных таблиц м графиков. Случайные погрешности связаны воздействием различных случайных факторов и исключить их невозможно. Они оцениваются суммарной среднеквадратичной погрешностью системы «оператор-УОИ». Эта величина оценивается следующим образом:

,

где - ошибка восприятия оператора, - ошибка отображения.

δ_в=δ₀, то их значения можно определить с помощью номограмм задаваясь расстоянием считывания D и площадью экрана.

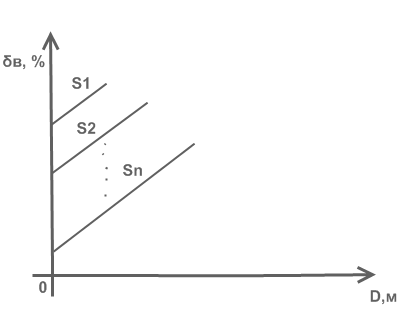

Рисунок 3 – S1<S2<…<Sn.

Обычно ≈0,1-0,5%.

3.Информационная емкость УОИ – максимальное количество информации, которое может быть на нем отображено (бит). Например, если в УОИ для любой из позиции информационного поля используются алфавиты с одинаковым числом символов, то информационная емкость I_и:

I_и= n·log₂·m,

где n – количество позиций, которые могут занимать в пределах информационного поля элементы отображения, m – число состояний, в которых может находиться каждый элемент.

Пример. На экране УОИ построчно в виде текста отображается информация. Всего на экране помещается n=10³ знаков, алфавит содержит 32 русские буквы, 10 арабских цифр, 5 арифметических знаков, 13 знаков препинания.

I_и=10³log₂60≈5.907·10³бит.

4.Разрешающая способность УОИ. Она характеризует способность УОИ воспроизводить мелкие детали в качестве количественной меры, разрешение способности использования количество телевизионных линий, приходящихся на 1мм или 1см, или число пикселей на дюйм.
