1. Конструкция специализированной платформы для перевозки большегрузных контейнеров модели 13-470
Перевозка большегрузных контейнеров в универсальных вагонах неэффективна из-за низкого использования грузоподъемности, поэтому для их перевозки разработана специализированная платформа модели 13-470 которая отличается от универсальной своими параметрами и конструкцией. Эти платформы строятся на Абаканском производственном объединении вагоностроения.
Конструкция платформы допускает ее обращение как по всей сети железных дорог как бывшего СССР, так и по железным дорогам зарубежных стран колеи 1435 мм и соответствует габариту О-ВМ.

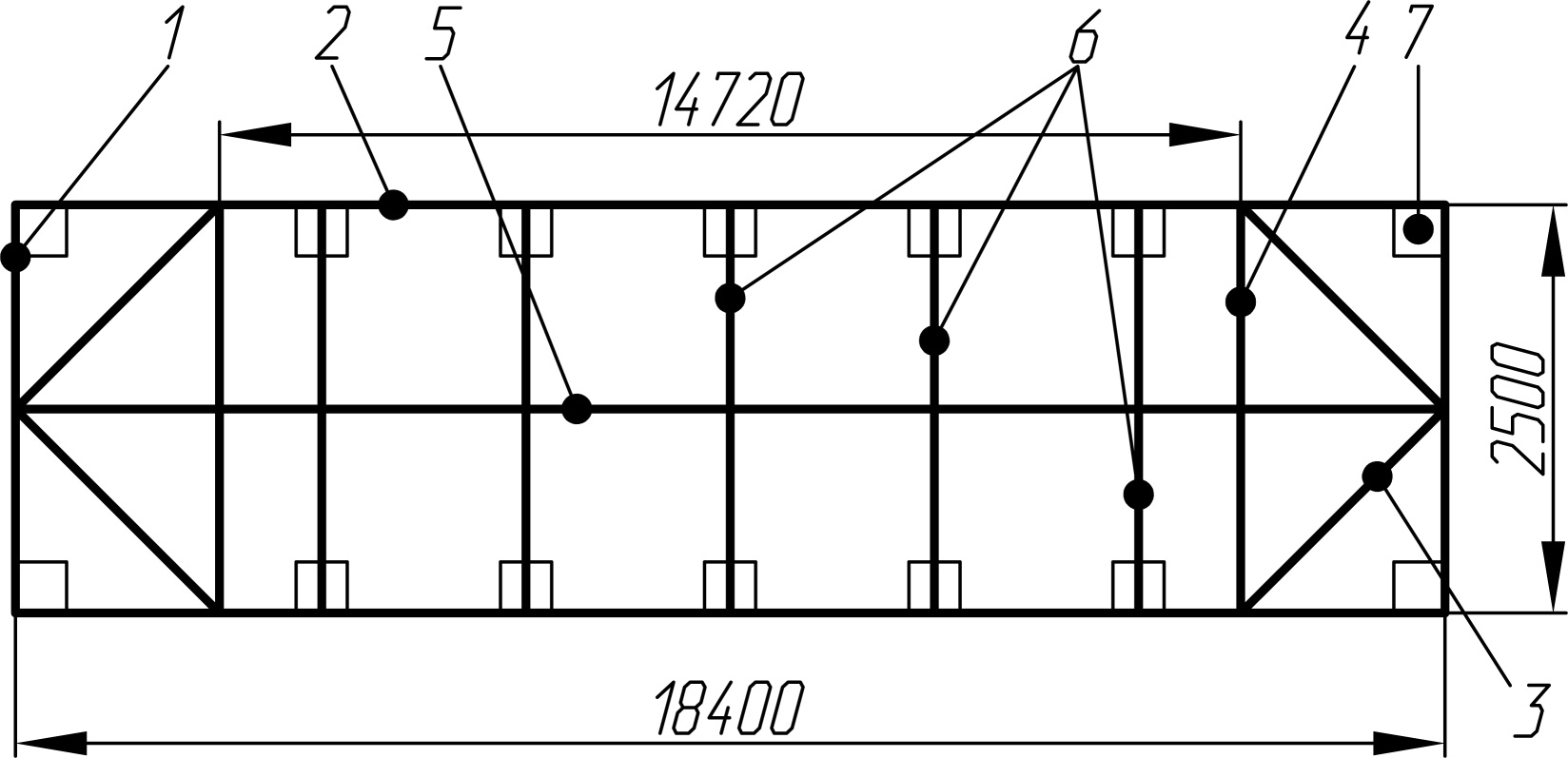

1 – концевая балка; 2 – боковая балка; 3 – раскос; 4 – шкворневая балка; 5 – хребтовая балка; 6 – основные поперечные балки; 7 – устройства, для закрепления контейнеров
На платформе может быть размещено шесть контейнеров типа 1Д массой брутто. 10 т, либо три контейнера типа 1С массой брутто 20 т, либо два разнотипных контейнера — один контейнер типа 1А массой брутто 30 т и один типа 1С.
В конструктивном отношении специализированная платформа, для перевозки большегрузных контейнеров, отличается от универсальной тем, что она не имеет настила пола и бортов, но снабжена элементами для крепления контейнеров.
Она состоит из рамы, ходовых частей, автосцепного оборудования и тормозного оборудования. Рама имеет две продольные боковые, две концевые, две шкворневые, пять поперечных балок (три основные, в центре и две дополнительные – около шкворневых) и четыре раскоса.
Хребтовая балка выполнена из двух двутавров № 60 переменной по длине высоты, перекрытых сверху листом, на протяжении всей балки, а нижние горизонтальные полки в средней части на длине 7 м усилены полосами. В местах пересечения со шкворневыми и поперечными балками двутавры хребтовой балки соединены диафрагмами, а в консольных частях усилены задним и передним упорами автосцепки.
Боковые балки выполнены из двутавра № 60 также переменной высоты по длине. Нижние полки двутавров № 60, как и у хребтовой балки, усилены в средней части полосами.
На каждой из балок по диагонали рамы приварены лестницы, а к концевым балкам — стойки с поручнями, которые служат для удобства подъема на платформу обслуживающего персонала.
Концевые балки сварные П-образного сечения и имеют постоянную высоту по длине. В середине к концевым балкам прикреплены ударные розетки автосцепки, объединенные с передними упорами.
Для передачи избыточной части силы удара от розетки и концевой балки на продольные боковые балки при полном закрытии поглощающих аппаратов в консольной части рамы установлены раскосы, которые сварены из двух швеллеров № 14 и имеют коробчатое сечение.
Шкворневые балки сварные замкнутого коробчатого сечения и состоят из двух вертикальных (10 мм) и двух горизонтальных (12 мм) листов. К нижнему листу шкворневой балки приварены скользуны и на болтах закреплены пятники, через которые рама опирается на тележки.
Средние поперечные балки рамы сварные двутаврового сечения и состоят из вертикального листа (5 мм) постоянной по длине высоты и горизонтальных листов толщиной 8 мм. Дополнительные поперечные балки сварные коробчатого сечения из вертикальных и горизонтальных листов толщиной 12 мм.
Для крепления типовых большегрузных контейнеров платформа оборудована десятью поворотными и четырьмя угловыми неподвижными упорами, которые удерживают контейнеры за нижние угловые фитинги от продольных и поперечных смещений.
При погрузке контейнеров используются только те упоры, которые расположены на расстоянии, соответствующем длине данного контейнера, а остальные приводят в нерабочее положение. Поворотный упор представляет собой панель с жестко закрепленными на ней двумя упорами. В рабочем положении упоров панель фиксируется от продольных и поперечных смещений. Панель поворачивается на шарнире.
Расстояние между центрами упоров смежных панелей соответствует межцентровым расстояниям угловых фитингов контейнеров, а одной панели — 280 мм, которое выбрано из расчета постановки двух контейнеров с зазором 75 мм. Все несущие элементы рамы выполнены из стали 09Г2Д.
Грузоподъёмность 60 т, масса тары платформы 22 т, конструктивная скорость 120 км/ч, количество осей – 4, площадь – 46 м2.
