Спектральное уплотнение
Используется в магистральных оптоволоконных системах. Представляет собой частотное уплотнение на очень больших частотах. Основным методом является WDM (Wave Division Multiplexer). По этому стандарту возможна передача 96-ти каналов 10 Гбит/сек каждый. Используется для телевидения (для передачи телевизионных каналов). Можно организоваться передачу примерно 30 MPEG2 файлов.
Коммутация каналов
В общем случае можно выделить 3 способа организации соединений между абонентами. Коммутация каналов (используется в традиционной телефонии). При наборе номера начинает работать коммутационное оборудование.
Коммутация сообщений
Она применяется в телеграфных линиях (при организации телеграфной связи). Физический путь заранее между абонентами не устанавливается. Сообщения прибывает на коммутационную станцию, как-то там инициализируется и прыжками идут до абонента. При приёме сообщения каждый блок проверяется на ошибки. Длина сообщения неограниченна. Для хранения сообщений требуются буферные устройства. Во время передачи сообщения канал для доступа других абонентов блокируется. Если сообщение длинное, то надолго. Это недостаток.
Коммутация пакетов
Маршрут следования пакетов строится на основе информации в заголовке пакета. Длинна пакетов выбирается небольшой с тем, чтобы в качестве буфера для их хранения можно было использовать, например, реальное ОП, а не внешнее ЗУ. Ни один из пользователей не должен нам монопольно занимать линию на длительное время.
Пакетная коммутация устойчива к сбою. Пакеты могут направляться в обход вышедшего из сбоя коммутатора (маршрутизатора). Метод коммутации пакетов более эффективен по производительности. Пакеты направляются по направлениям менее занятым и наиболее скоростным. В целом, стоимость передачи пакетов, как правило, зависит от нескольких факторов: стоимость оборудования (программно-аппаратной части), временных характеристик линии связи и трафика.
Передающая среда Витая пара
Два изолированных медных провода, как правило, диаметром 1мм. Провода свиваются один вокруг другого в виде спирали, чтобы не образовалась антенна из сигнальных проводов (два параллельных провода образуют антенну, витая пара — нет). Несколько витых пар объединяется в кабель с защитным покрытием. Витая пара может использоваться для передачи оцифрованных данных и аналоговых сигналов. Полоса пропускания — зависит от диаметра и длинны проводка. Поэтому, как правило, скорость несколько мегабит \ секунду на расстоянии несколько километров. Витые пары могут использоваться в нескольких вариантах, наиболее важны для выч сетей: «категория 3» — 4 пары помещаются в кембрик (пластиковая оболочка), применяется в телефонных линиях связи. Полоса пропускания 16 МГц (раннее мы говорили о абонентской линии с полосой пропускания — 1МГц «лапша»).
«Категория 5» - имеет при скрутке большее число витков, чем «категория 3» на 1 см длинны. Позволяет еще сильнее уменьшить наводки. Применяется для высокоскоростной компьютерной связи, полоса пропускания — 100 МГц. Международное название — UTP.

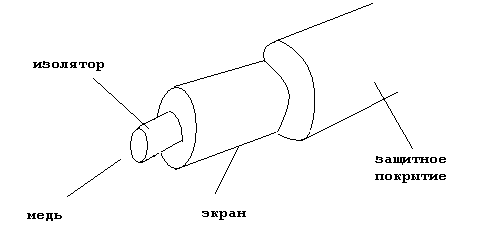

Коаксиальный кабель
Обеспечивает передачу на большее расстояние с большими скоростями. Наиболее использование 50-омный (волновое сопротивление 50 Ом), 75-омный (75 Ом), полоса пропускания — 1 Ггц. Одним из вариантов применения в локальных сетях:
Соединитель
|
Адаптер
|
Рабочая станция
(медь на картинке – внутри изолятора)
