Министерство образования РФ
РГРТУ
Кафедра ТОЭ
Курсовая работа на тему:
Источник стабилизированного напряжения
по схеме мостового преобразователя на базе
ШИМ - контроллера UCC3895
Выполнил ст. гр. 9111
Штринёв А.А
Проверил:
Бардин А. И.
Рязань 2012г.
1. Расчет однофазного двухполупериодного мостового выпрямителя с емкостным фильтром.
В
Гц
с=20
мс
А
Определяем мощность преобразователя:
Кпд подобного преобразователя 85-87%
Задаёмся
Вт
Вт

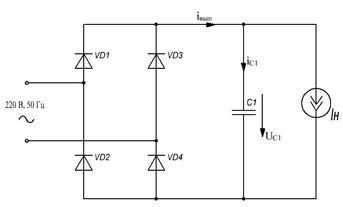

В первом приближении преобразователь можно заменить эквивалентным источником тока нагрузки IH.
Максимальный ток в диодах входного выпрямителя и в емкости фильтра С1 при минимальном UВХ.
При минимальном UВХ ,определяем минимальную амплитуду входного напряжения Ummin:
В
Задаемся
величиной пульсаций напряжения
.
Рекомендуемые
значения
В.
Задаемся
В.
Рассчитываем
максимальный ток нагрузки
.
А
Считаем, что
разряд происходит за половину периода,
т.е.
мс.
мкФ
Из ряда Е24 выбираем конденсатор ёмкостью:
С1(С13)=2700 мкФ.

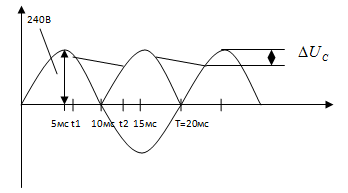

Для момента времени t1:
мс
В
Для момента времени t2:
В
Решив данное уравнение, получаем величину t2:
t2=14мс
В
Находим размах пульсаций:
В
Рассчитаем значение действующего тока Ic1.
Определяем
действующее значение напряжения на
конденсаторе C1
при максимальном входном напряжении
В.
А
мс
В
В
Решив это уравнение, получаем:
t2=14.2 мс
В
Найдем размах пульсаций:
В
Определим действующее значение напряжения на конденсаторе C1:
Из расчетных данных в качестве ёмкости фильтра выпрямителя выбираем конденсатор ev2g278m63115sb (samwha), емкостью 2700мкФ на напряжение 400в.
Диоды для входного выпрямителя выбираем исходя из следующих параметров:
А
Максимальное обратное напряжение выбираем как входное Uвхmax
В
По расчетным данным выбираем диодный мост mb156 (kbpc1506)
-
Максимальное постоянное обратное напряжение, В
600
Максимальное импульсное обратное напряжение, В
720
Максимальный прямой(выпрямленный за полупериод) ток, А
15
Максимальный допустимый прямой импульсный ток ,А
300
Максимальный обратный ток, мкА
10
Максимальное прямое напряжение, В
1.1
при Iпр ., А
7.5
На вход схемы поставим NTC термистор для ограничения бросков тока:
Расчет NTCтерморезистора:
