22)Цифро-аналоговый преобразователь (предназначение, схема ,описание работы, иллюстрирующие диаграммы).

ЦАП служит для преобразования цифровой информации в аналоговую форму, т.е. выходной сигнал ЦАП в общепринятых единицах измерения тока или напряжения (мВ, В, мА) соответствует численному значению входной кодовой комбинации.

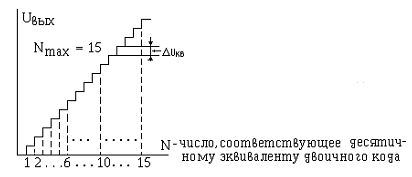

Например, при подаче на вход ЦАП кодовой комбинации (в десятичном эквиваленте) равной 150 на его выходе при этом имеется напряжение 1500 мВ, это значит, что изменение значения входной кодовой комбинации (входного числа) на единицу приводит к изменению выходного напряжения на 10 мВ. В этом случае мы имеем ЦАП с шагом преобразования цифровой информации 10 мВ. Величина напряжения, соответствующая одной единице цифровой информации, называется шагом квантования Duкв. При подаче на вход ЦАП последовательной цифровой комбинации, меняющейся от 0 до N, на его выходе появится ступенчато-нарастающее напряжение (рис. 1). Высота каждой ступени соответствует одному шагу квантования Duкв.Принцип работы большинства ЦАП - это суммирование долей аналоговых сигналов (веса разряда), в зависимости от входного кода.

Если число входной кодовой комбинации соответствует N, то выходное напряжение Uвых ЦАП = N*Duкв. Таким образом можно вычислить значение выходного напряжения для любой входной кодовой комбинации.

Точность преобразования и качество работы ЦАП характеризуют следующие параметры: относительная разрешающая способность, абсолютная разрешающая способность, абсолютная погрешность преобразования, нелинейность преобразования, дифференциальная нелинейность, скорость преобразования (время одного преобразования) и максимальная частота преобразования.

25) Счетный триггер на основе jk-триггера (схема, описание работы, временные диаграммы).

JK-триггер работает так же как RS-триггер, с одним лишь исключением: при подаче логической единицы на оба входа J и K состояние выхода триггера изменяется на противоположное. Вход J аналогичен входу S у RS-триггера. Вход K аналогичен входу R у RS-триггера. При подаче единицы на вход J и нуля на вход K выходное состояние триггера становится равным логической единице. А при подаче единицы на вход K и нуля на вход J выходное состояние триггера становится равным логическому нулю. JK-триггер в отличие от RS-триггера не имеет запрещённых состояний на основных входах. На практике применяются только синхронные JK-триггеры, то есть состояния основных входов J и K учитываются только в момент тактирования, например по положительному фронту импульса на входе синхронизации.

Для реализации счетного режима в схеме jk триггера, приведенной на рисунке 1, введена перекрестная обратная связь с выходов второго триггера на входы R и S первого триггера. Благодаря этой обратной связи на входах R и S первого триггера никогда не может возникнуть запрещенная комбинация. При подаче на входы j и k логической единицы одновременно триггер переходит в счетный режим, подобно T триггеру.

Для получения T-триггера достаточно объединить входы J и K.

Объединенные входы J и K играют роль T-входа. В качестве входа Т можно использовать и вход разрешения записи С тактируемого JK-триггера. В этом случае на объединенные входы J и K необходимо постоянно подавать логическую единицу, что задает режим инвертирования состояния JK-триггера. При этом само инвертирование будет происходить лишь при поступлении на вход C разрешающего сигнала.

Все типы триггеров ,реализуемые на на базе JK-триггера дают задержку в появление выходного сигнала ,равную длительности синхронизирующего сигнала.

В асинхронном режиме С-вход триггера выполняет роль счетного, в синхронном же режиме С-вход используется по прямому назначению (как синхронизирующий), а счетные импульсы подаются на соединенные входы J и К.
