Аппаратура лвс

Насчитывается более 200 типов локальных сетей, имеющих тот или иной уровень стандартизации, но широкое распространение получили не более 10 из них. Это связано не с тем, что они самые лучшие, а в основном с тем, что именно эти сети поддерживаются наиболее мощными фирмами и поэтому они доведены до уровня международных стандартов. Рассмотрим наиболее известные ЛВС — Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, Arcnet, 100VG-AnyLAN, FDDI.

Аппаратура сети Ethernet

Данная сеть получила наибольшее распространение. Разработчик – фирма Xerox (1972 г.). В 1980 г. эту сеть поддержали фирмы DEC и Intel. Объединение трех фирм получило название DIX. В 1985 году стараниями DIX сеть стала международным стандартом IEEE 802.3.

В сети используется метод CSMA/CD. У сети имеется свыше 100 млн пользователей и она занимает 80% рынка ЛВС.

Основные характеристики стандарта 802.3 следующие:

• топология «шина»

• среда передачи – коаксиальный кабель

• скорость передачи – 10 Мбит/с

• максимальная длина – 5 км

• максимальное число абонентов – 1024

• длина сегмента сети – до 500 м

• количество абонентов на одном сегменте – до 100

• передача узкополосная (моноканал).

В «классической» сети Ethernet применяется толстый и тонкий 50-омный коаксиальный кабель.

В последнее время определены версии для таких сетей с витой парой и с оптоволоконным кабелем. Передача по сети ведется пакетами переменной длины. Возможны: индивидуальная, групповая и широковещательная адресация.

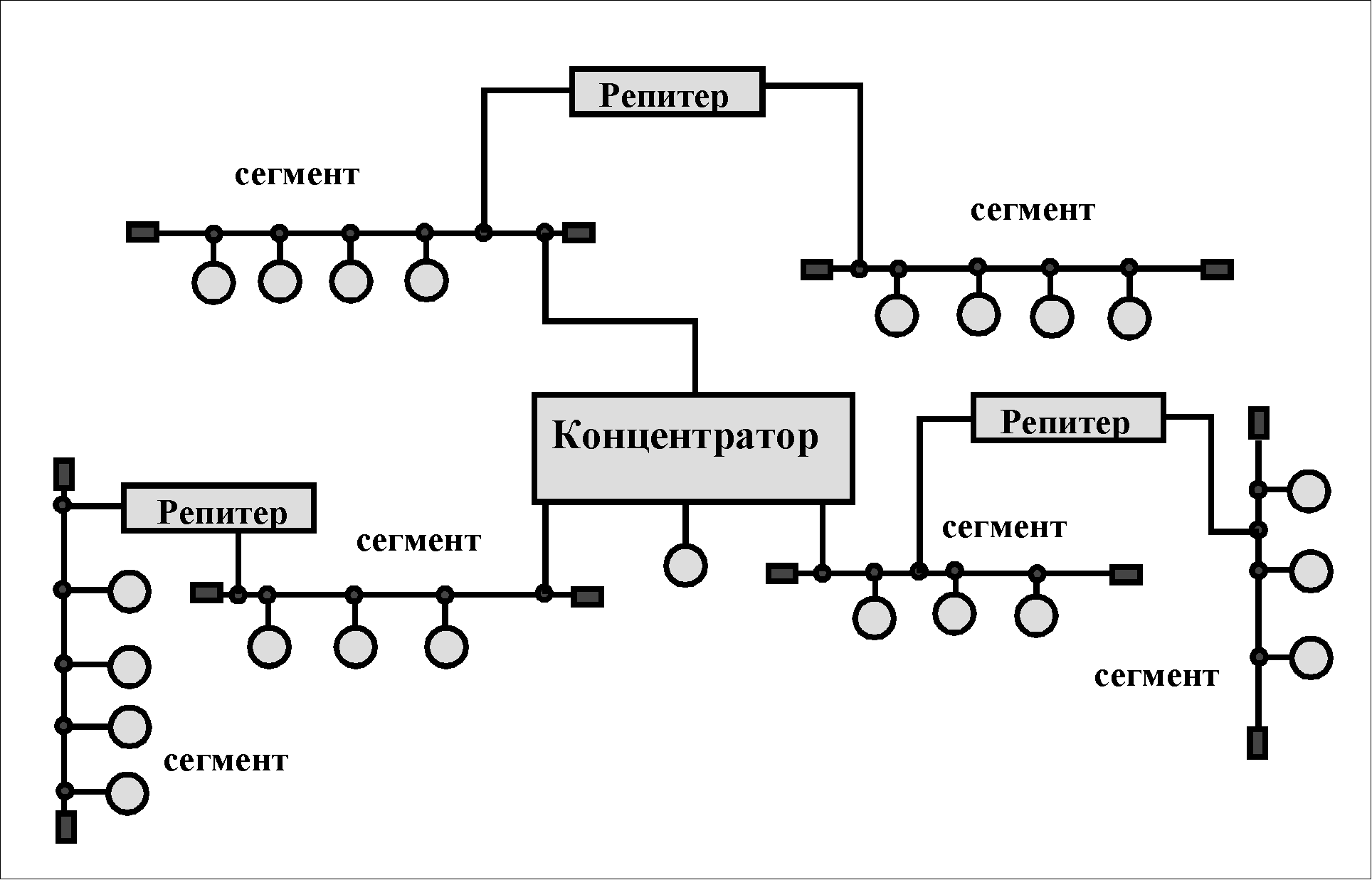

Помимо стандартной «шины» применяются также топологии «пассивная звезда» и «дерево». При этом используются репитеры и пассивные (репитерные) концентраторы, соединяющие различные сегменты сети (см. рис.1.25.).

Р ис.1.25.

В качестве сегмента может выступать и единичный абонент.

Л огически, несмотря на такую топологию, сеть остается «шиной», т.к. сигнал от каждого абонента распространяется сразу во все стороны и не возвращается назад. Обязательное требование – отсутствие в топологии замкнутых путей (петель).

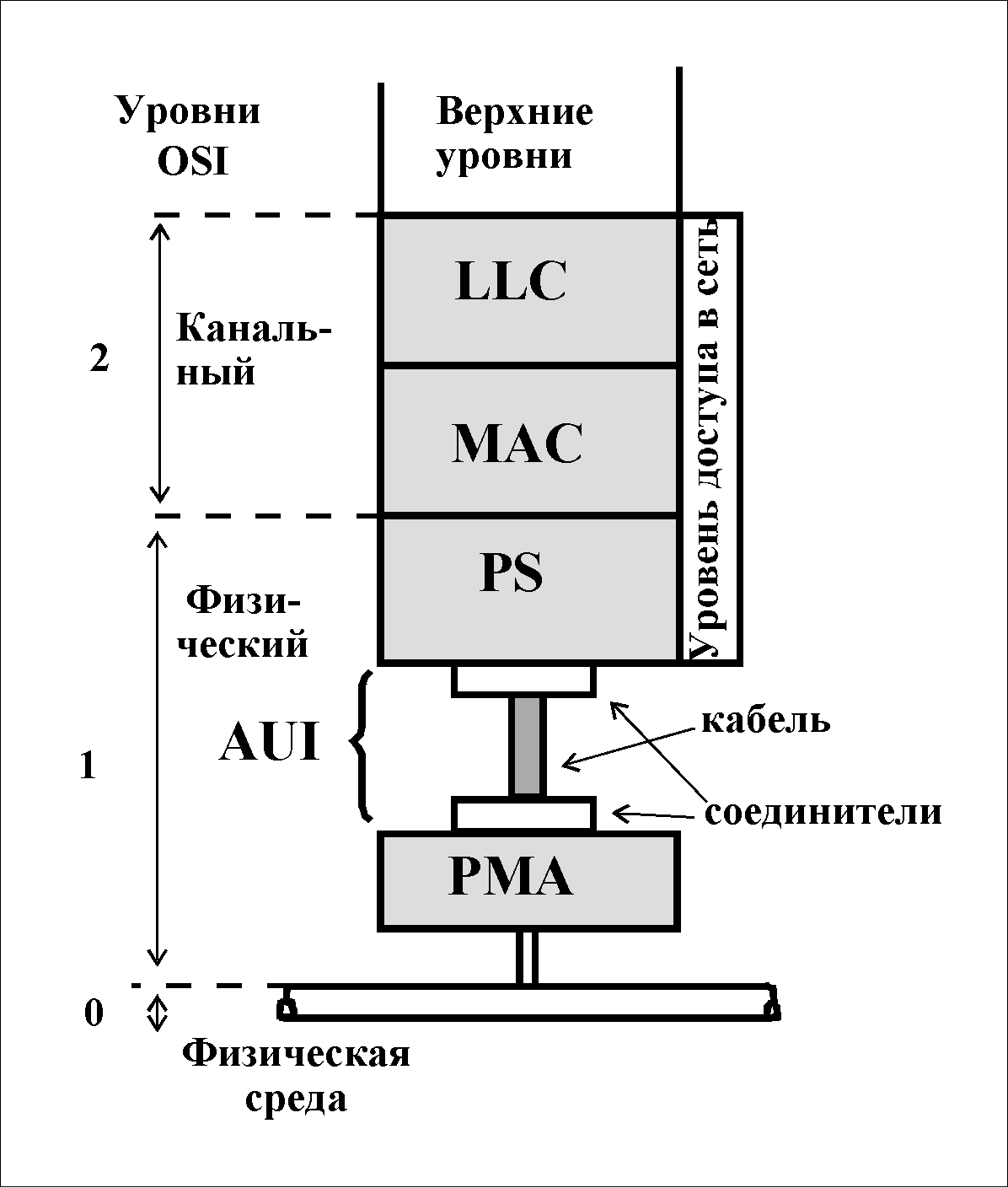

В рамках проекта 802.3 IEEE была проведена декомпозиция протокольных уровней сети, показанная на рисунке 1.26.

На втором (канальном) уровне выделены 2 подуровня:

LLC (Logical Link Control) — управление логическим каналом.. Это верхний подуровень канального уровня. Выполняет передачу данных между станциями, отвечает за исправление ошибок.

MAC (Medium Access Control) —

управление доступом к среде.Нижний подуровень канального уровня.

Рис.1.26.

Осуществляет управление доступом к передающей среде, реализует адресацию станций.

На физическом (первом) уровне выделены 3 подуровня:

• PS (Physical Signalling) — передачи физических сигналов.

• AUI (Access-Unit Interface) — интерфейса с устройством доступа. Представляет собой кабель с соединителями.

• PMA (Physical Medium Attachment) — подключения к физической среде. Согласует сигналы от PS с требованиями передающей среды, обеспечивая возможность использования конкретного PS с несколькими различными типами передающей среды (витая пара, коаксиальный кабель, оптоволокно).

Функции уровня LLC близки к процедурам протокола HDLC. Наиболее специфичен уровень MAC, на котором реализуется метод совместного использования канала.
