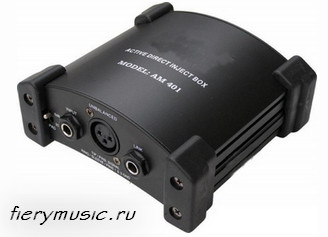

DI Box (Direct Box) – это устройство, предназначенное для преобразования высокоомного несимметричного сигнала в низкоомный симметричный. DI Box используется для соединения музыкальных инструментов (электрогитара, бас гитара) с микшерным пультом. При этом директ-бокс способствует минимизации посторонних шумов, искажений и различных наводок сети. Благодаря этой способности появляется возможность использовать для коммутации более длинные кабели.
Директ-боксы делятся на активные и пассивные.
Пассивный di Box
Пассивный директ-бокс, в большинстве случаев, представляет собой обычный трансформатор, соединяющий вход и выход. Сигнал передается с помощью магнитного поля, что способствует устранению шума переменного тока частотой 50 Гц. От числа витков обмоток трансформатора зависит соотношение согласования (обычно от 10:1 до 20:1).
Из названия этого вида директ-боксов следует, что эти устройства не имеют источника питания и не искажают сигнал при перегрузке. Минусом пассивных директ-боксов является их неспособность работать со слабым сигналом. Будет более логично использовать пассивный DI Box для инструментов со встроенным предусилителем.
Активный DI Box
Схема активного директ-бокса содержит предусилитель, что позволяет работать со слабым сигналом. В качестве источника питания используется батарея или фантомное питание микшера. Профессиональные музыканты и звукорежиссеры чаще всего используют второй вариант.
Активные директ-боксы обладают большей универсальностью и имеют сложную конструкцию.
Многие активные директ-боксы отличаются наличием разъёма «сквозного канала». Этот канал просто параллельно соединен с входным разъёмом. Он позволяет осуществлять обход (bypass) и контролировать оригинальный сигнал.
Выбор директ-бокса
При выборе директ-бокса необходимо обратить внимание на следующие вещи:
1. С каким источником будет использоваться DI Box.
Если источник с предусилителем, то стоит использовать активный DI Box. Если источник без предусилителя, то – пассивный.
2. Характеристики звука.
Активные директ-боксы имеют свойство насыщать звук высокими частотами, пассивные – делать звук более округлым.
DI Box – это прибор, который помогает избавиться от шумов и искажений возникающих в сигнале, при живой записи музыкальных инструментов. Он очень часто используется при реампинге.
Используйте DI Box для получения по настоящему качественных аранжировок.
Read more: http://fierymusic.ru/teoriya-zvuka/chto-takoe-di-box#ixzz2HIlv3n5q
Есть два основных вида директ-боксов: пассивные трансформаторные и активные электронные (хотя есть некоторые активные модели, которые включают в себя трансформатор). Пассивные устройства не требуют никакого питания, в то время, как активные нуждаются или в батареях, или в фантомном питании.
Трансформаторные директ-боксы
У простого трансформаторного устройства есть преимущества простоты, превосходной электрической изоляции между входом и выходом, и независимости от электропитания. Трансформаторы хорошего качества дороги (потому большинство дешёвых устройств являются активными), но трансформатор, используемый самостоятельно, ограничен в своих возможностях на основании того факта, что это – пассивный элемент. Даже если не учитывать непременные потери при трансформации, то полная мощность, выходящая из трансформатора, будет равна мощности на его входе. Поскольку мощность равна току, умноженному на напряжение (P=UI), то очевидно, что если Вы усиливаете напряжение, то уменьшаете силу тока. И наоборот. В вышеупомянутом примере (о гитаре и микшере), трансформатор обязан поставлять большую силу тока, чем оригинальный источник сигнала. Это означает существенное снижение напряжения сигнала. Чтобы преодолеть это, директ-бокс должен быть включён в микрофонный вход пульта, где имеется большая чувствительность (чтобы восстановить уровень сигнала).
Трансформаторные директ-боксы обычно включают в себя единственный трансформатор с отводом от средней точки вторичной обмотки. Средний отвод обеспечивает землю, конец и начало её обеспечивают '+ve' и '-ve' балансного выхода. Небалансный вход полностью изолирован от выхода, но Вы можете соединить входную и выходную землю при помощи специального переключателя. Обратите внимание, что директ-боксы обычно имеют сквозной выход, чтобы можно было взять сигнал с уже существующей цепи, не ломая при этом поток. Это полезно для живых применений, где он может быть вставлен между инструментом и его усилителем, а изолированная часть сигнала была бы послана в пульт. Заметьте, что трансформаторный директ-бокс не даёт дуракоустойчивую гарантию против удара током.
