Испытания и допуск
Протокол по результатам испытаний опытного образца DMT 03 ATEX E 065 X, нормативы 94/9/EG, I M1 EEx ia I от 07.04.2003 с дополнениями номер 1 и номер 2 к DMT 03 ATEX E 065 X от 29.09.2004 и DMT 03 ATEX E 065 X от 02.11.2004.
Особые указания
Обращение с приборами MONIMET GMM 01.04 предполагает знание и соблюдение требований настоящего руководства по эксплуатации и обслуживанию.
Не допускается проводить изменения, которые могут повлиять на функциональные и взрывозащищенные свойства прибора.
Ремонтные работы, которые могут повлиять на измерительные свойства прибора, должны проводиться только предприятием-изготовителем или уполномоченной изготовителем мастерской.
Ремонтные работы, которые не влияют на измерительные свойства прибора и проводятся вне предприятия-изготовителя, должны быть ограничены заменой поврежденной части на запасную, поставленную изготовителем.
Выходные цепи прибора допускается соединять только с искробезопасными цепями допущенного оборудования.
Соединительные кабели должны быть иметь электромагнитную защитную оплетку, подключать которую следует коаксиально. Кабели следует монтировать так, чтобы полностью исключить электрический контакт с посторонними цепями и чтобы паразитная электромагнитная связь с другими электрическими линиями была минимальной

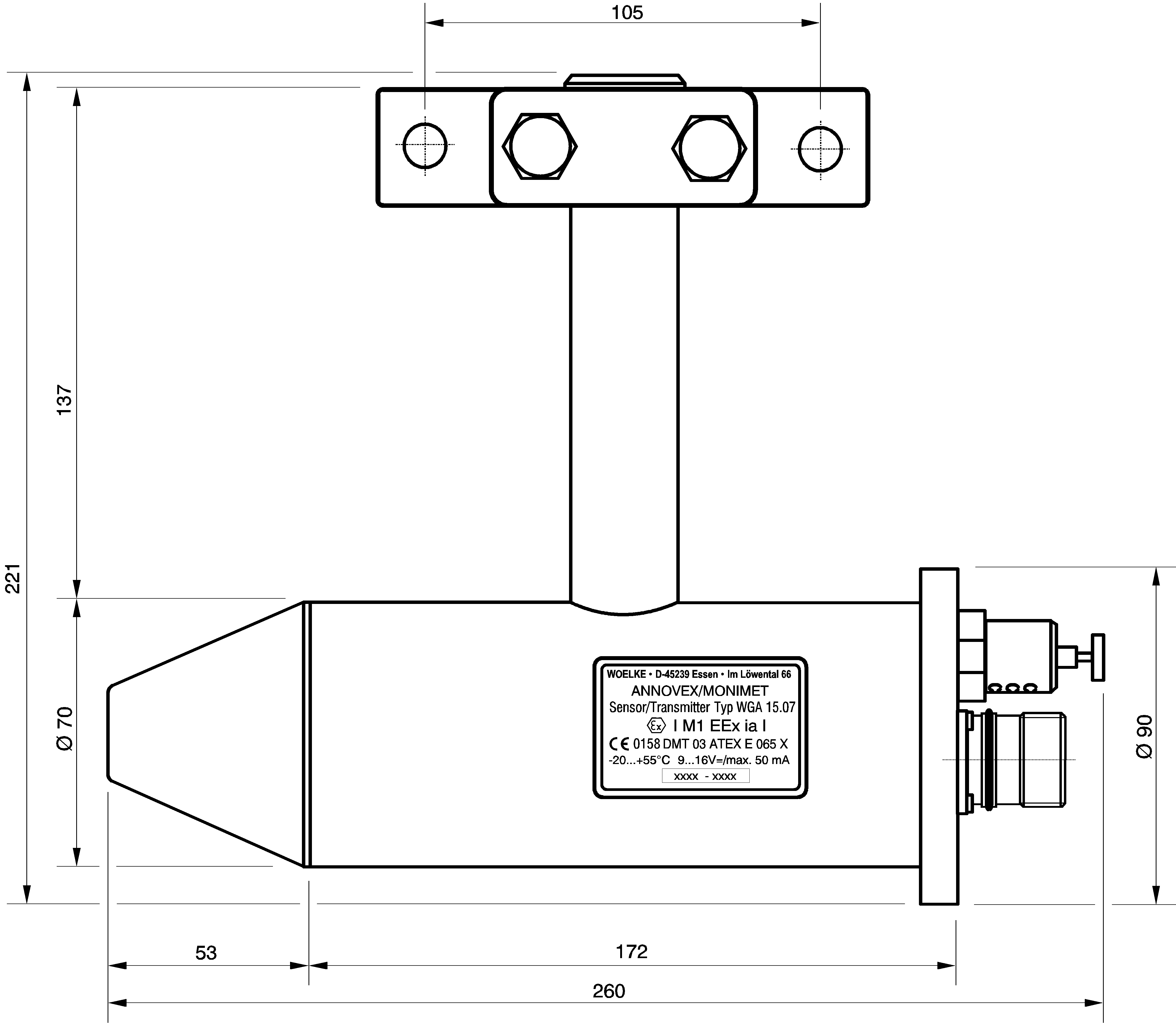

Габаритные размеры блока измерителя скорости (Sensor/Transmitter) WGA 15.07
Рисунок 4. Блок измерителя скорости

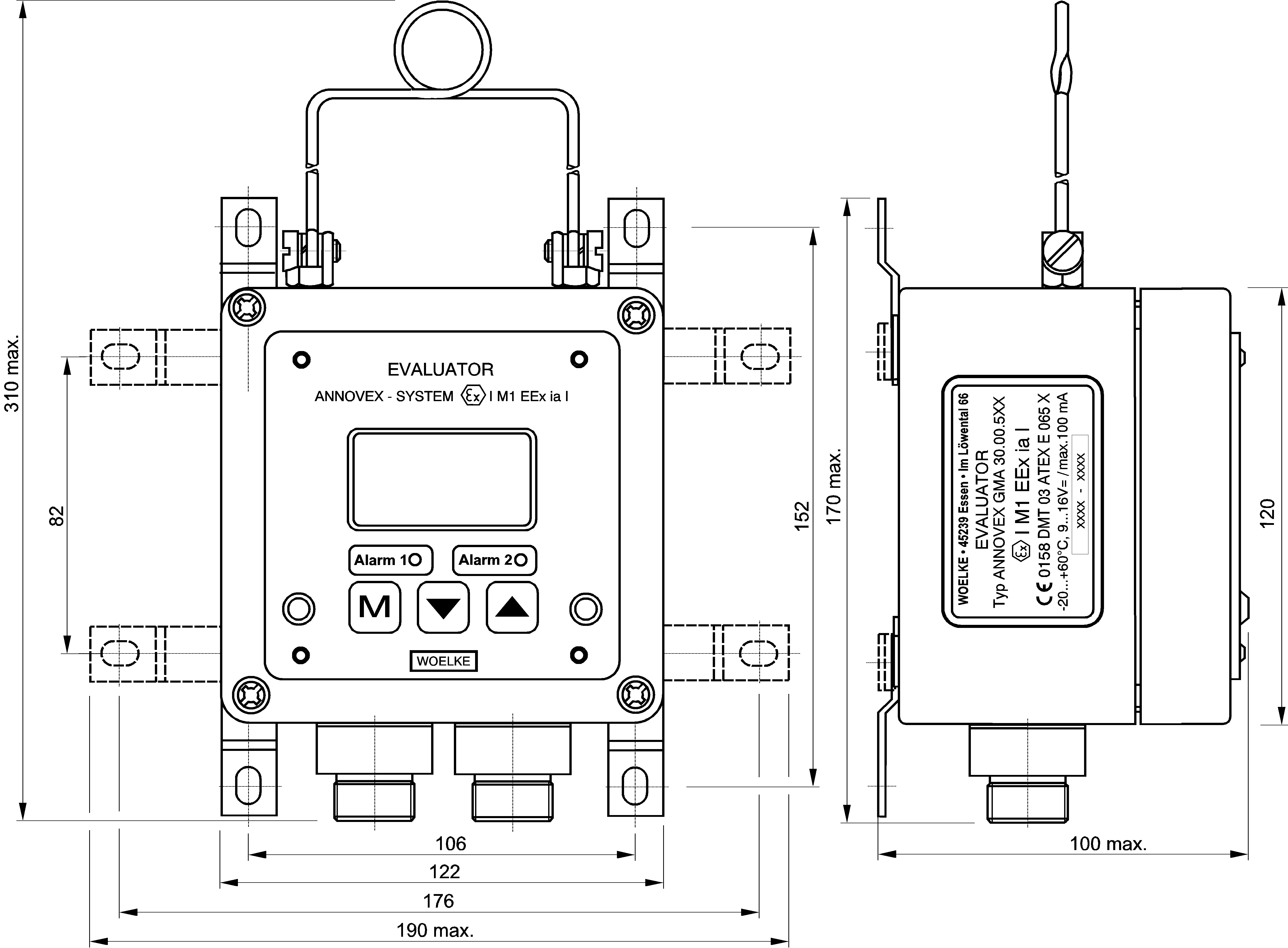

Габаритные размеры блока обработки и управления (Evaluator) GMА 30.00.5xx (показаны также опциональные элементы крепления/подвески)
Рисунок 5. Блок обработки и управления
Электромонтаж оборудования
5.4.1. Открытие корпуса
Управление приборами серий ANNOVEX выполняется при закрытом корпусе с помощью накладной клавиатуры или «магнитным карандашом». Открывать корпус прибора при эксплуатации не надо. Более того, есть опасность, что при открытии крышки, магнитоуправляемые реле, находящиеся непосредственно под крышкой прибора, будут повреждены и прибор выведен из строя.
Крышку прибора ни в коем случае не сдвигать и не вращать относительно корпуса, а перемещать параллельно только в направлении её крепления. Если прибор находится в рабочем вертикальном положении, при снятии и установке придерживать крышку рукой, чтобы избежать ее бокового смещения.
5.4.2 Указания по включению
При включении на дисплее прибора на 5 сек. появляется информация об авторском праве (Copy-right), после этого в течение 5 сек. высвечивается величина питающего напряжения (разрешено от 9 до 16 V). В это время происходит дистанционная передача значения скорости 0,00 m/s. На частотном выходе - сигнал 0 Hz (при диапазоне 5-15 Hz) или 5 Hz (при диапазоне 6-15 Hz), на токовом выходе - 0 mA . Встроенные переключатели граничных значений замкнуты.
По истечении этой подготовительной фазы (выхода на режим) на дисплее гаснет значение напряжения питания. Вместо этого на экран выводятся текущие значения скорости потока или расхода и производится их дистанционная передача. Граничные переключатели разрывают подключенные сигнальные токовые цепи при пересечении выставленных граничных значений.
5.4.3 Индикаторная панель

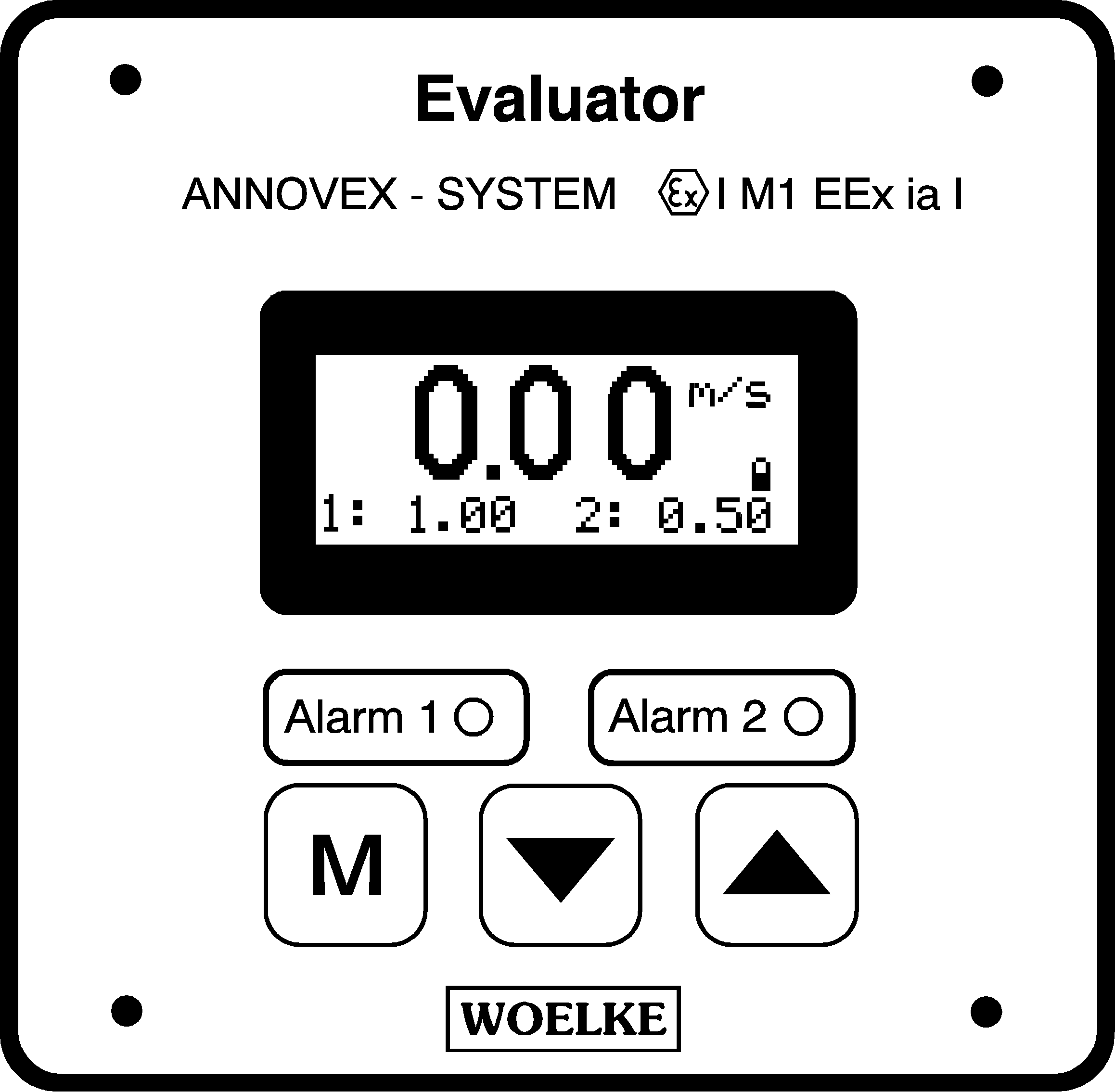

Рисунок 6. Индикаторная панель

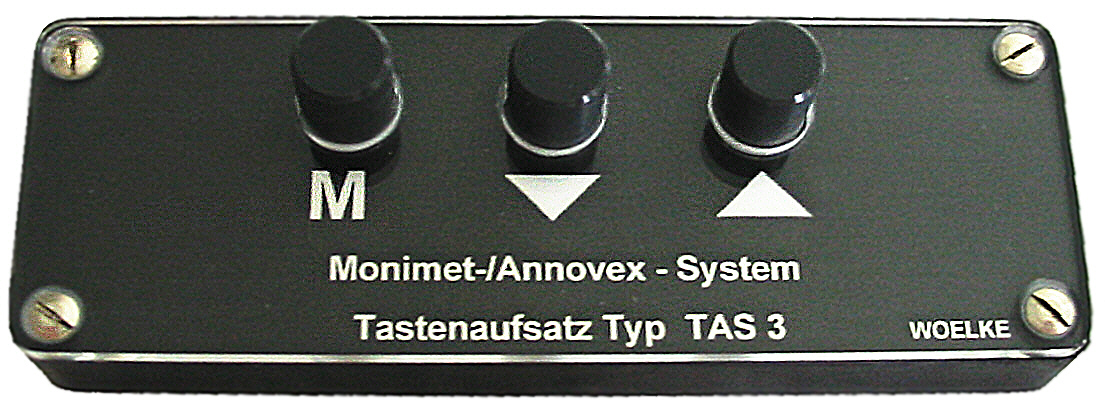

Рисунок 7. Накладная клавиатура тип TAS 3 (Опционально)
В верхней части дисплея показываются величины скорости в диапазоне от 0,00 до 18,00 m/s с разрешением 0,01 m/s или расхода воздуха в диапазоне от 0,000 до 1800 m3/s (4-х значные значения с плавающей запятой). На нижнюю строчку выводятся информация о режиме работы, сообщения и выставленные предельные значения предельных переключателей. При превышении/снижении установленных граничных величин эти показания мигают. Одновременно светодиоды Alarm 1 и Alarm 2 («Тревога 1» и «Тревога 2»), сигнализируют о разрыве соответствующих сигнальных цепей.
5.4.4 Проверки
Следующие операции проводятся профессионально подготовленным работниками техслужбы ежемесячно или после установки системы на новом месте:
Визуально проконтролировать измерительную систему, особо проконтролировать, установлен ли приемник-датчик параллельно воздушному потоку.
Проверить условия работы системы на месте монтажа, к примеру, установку приемника потока воздуха, определить мешающие нормальному функционированию факторы.
(На производствах, входящих в зону ответственности Главного горного управления земли Северный Рейн-Вестфалия, проконтролировать, выставлен ли выходной частотный диапазон на «6...15 Гц». При необходимости по согласованию с ответственными лицами откорректировать эти значения.)
Сменные фильтры, как и при текущем контроле, проверить и при необходимости заменить.
Выставляемые параметры прибора должны быть сверены с предписанными значениями и при необходимости установлены заново.
Проверить нулевую точку показаний прибора, для чего поставить установщик нулевого потока в положение «закрыто» (установщик повернуть и опустить). Проверить, показывает ли блок обработки текст >Nullpunkt< («Точка нуля») и мигает ли показание «0». Также проверить показания и регистрацию сигналов на поверхности в диспетчерской. После этого контроля установщик нулевого потока снова открыть (оттянуть наверх и зафиксировать поворотом).
Сличить показания на блоке обработки сигнала и регистрируемые значения в диспетчерской (на поверхности).
Проверить передачу измеренных значений с использованием функции «Test».
Проверить функционирование граничных переключателей и подсоединенные к ним токовые цепи с использованием функции «Test».
