10. Азимуты и дирекционные углы, прямые и обратные. Связь между ними.

В зависимости от исходного направления для ориентирования используют 3 вида углов: истинные (географический) азимут, магнитный азимут и дирекционный угол.

Истинным азимутом (А) называется угол направления, отсчитываемый по ходу часовой стрелки (от 0 до 360) от северного направления географического меридиана до данного направления (линии).

М агнитным азимутом называется угол направления, отсчитываемый по ходу часовой стрелки (от 0 до 360) от северного направления магнитного меридиана до данного направления (лини).

Дирекционным углом называется угол направления, отсчитываемый по ходу часовой стрелки (от 0 до 360) от северного направления линии параллельно осевому меридиану координатной зоны, до данного направления (линии).

Направление линии на местности может быть прямым (направление от начальной точки к конечной) и обратным. В связи с этим различают прямые и обратные азимуты и дирекционные углы.

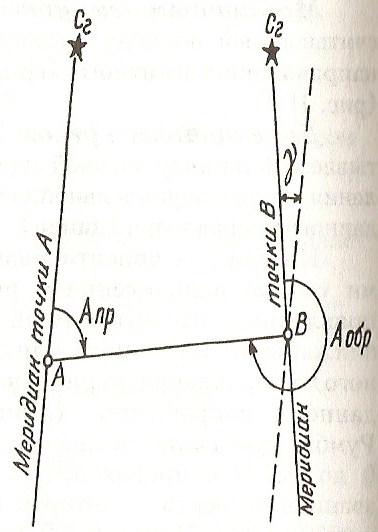

Азимут какой либо линии, определенный в начальбной точке, называется прямым. Азимут той же линии, определенные в ее конечной точке называется обратным. Аналогично азимутам различают прямые и обратные дирекционные углы. В пределах одной координатной зоны они отсчитываются от параллельных осевому меридиану линий координатной сетки и, следовательно, отличаются друг от друга на 180.

1 1. Истинные и магнитные азимуты.

В зависимости от исходного направления для ориентирования используют 3 вида углов: истинные (географический) азимут, магнитный азимут и дирекционный угол.

Истинным азимутом (А) называется угол направления, отсчитываемый по ходу часовой стрелки (от 0 до 360) от северного направления географического меридиана до данного направления (линии).

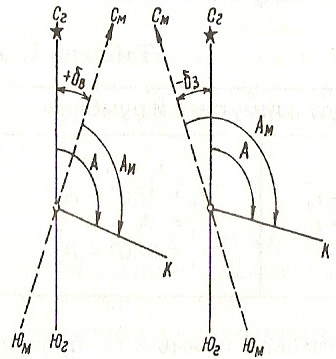

Магнитным азимутом называется угол направления, отсчитываемый по ходу часовой стрелки (от 0 до 360) от северного направления магнитного меридиана до данного направления (линии).

Азимут какой либо линии, определенный в начальбной точке, называется прямым. Азимут той же линии, определенные в ее конечной точке называется обратным.

12. Румбы. Связь между румбами и азимутами.

Для ориентирования линий удобно пользоваться остыми углами направления – румбами. Румбом называют угол направления, отсчитываемый от ближайшего (северного или южного) направления меридиана до данного направления (линии). Румбы изменяются в пределах от 0 до 90º и сопровождаются названием четверти, в которой проходит линия.

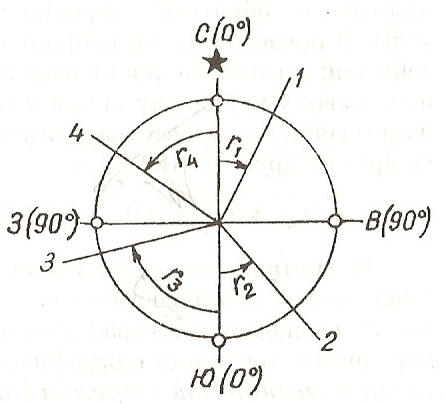

На рисунке линии 1,2,3,4 соответственно имеют румбы r1 (СВ), r2 (ЮВ), r3 (ЮЗ), r4(СЗ). В зависимости от вида исходного направления румбы могут быть истинными, магнитными или дирекционными. Последние используются для вычисления прямоугольных координат.

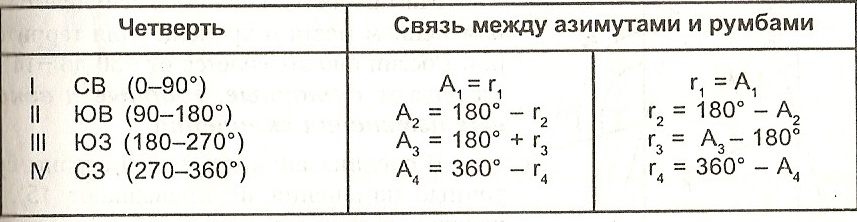

Между румбами и азимутами имеется следующая простая зависимость:

13. Дирекционные углы и магнитные азимуты. Связь между ними.

Дирекционный угол — угол α, измеряемый по ходу часовой стрелки от 0 до 360° между северным направлением вертикальной линии координатной сетки и направлением на определяемый объект. Магнитным азимутом Am направления называется горизонтальный угол, измеряемый по ходу часовой стрелки (от 0 до 360 градусов) от северного направления магнитного меридиана до определяемого направления. Магнитные азимуты определяются на местности с помощью угломерных приборов, у которых имеется магнитная стрелка (компасов и буссолей). Использование этого простого способа ориентирования направлений невозможно в районах магнитных аномалий и магнитных полюсов.

Переход от магнитного азимута к дирекционному углу. На местности при помощи компаса (буссоли) измеряют магнитные азимуты направлений, от которых затем переходят к дирекционным углам; На карте, наоборот, измеряют дирекционные углы и от йих переходят к магнитным азимутам направлений на местности. Для решения этих задач необходимо знать-величину отклонения магнитного меридиана в данной точке от вертикальной линии координатной сетки карты. Угол, образованный вертикальной линией координатной сетки и магнитным меридианом, представляющий собой сумму сближения меридианов и магнитного склонения, называется отклонением магнитной стрелки или поправкой направления (ПН). Он отсчитывается от северного направления вертикальной линии координатной сетки и считается положительным, если северный конец магнитной стрелки отклоняется к востоку от этой линии, и отрицательным при западном отклонении магнитной стрелки: Поправку направления и составляющие ее сближение меридианов и магнитное склонение приводят на карте под южной стороной рамки в виде схемы с пояснительным текстом. Поправку направления в общем случае можно выразить формулой:

Если на карте измерен дирекционный угол направления, то магнитный азимут этого направления на местности:

Измеренный на местности магнитный азимут какого-либо направления переводится в дирекционный угол этого направления по формуле:
