14. Машины для устройства асфальтобетонных покрытий (распределители дорожно-строительных материалов и асфальтоукладчики). Классификация новые механизмы и рабочие органы.

1)Распределители ДСМ

К лассификация 1)по способу передвижения: а) навесные, б) прицепные, в) самоходные. 2)по ходовому оборудованию а) гусеничные, б) пневмоколесные

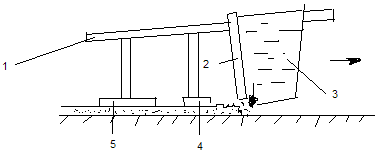

1- рама 1- приемный бункер

2-заслонка 2-питатель

3-приемный бункер 3- распределительный бункер

4-дозирующий брус 4-распределительный шнек с

5-виброплита левой и правой навивкой

2)Асфальтоукладчики - для приема, распределения и уплотнения смеси

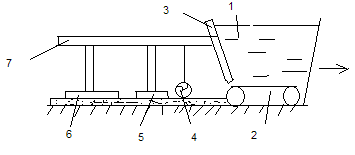

1- приемный бункер 5- уплотняющий брус

2- питатель (скребк) 6- выглаживающая плита

3- заслонка 7-рама раб органа

4-распределительный шнек

Классификация

1)по ходовому оборудованию: а) гусеничные, б) пневмоколесные, в) комбинир.-е

2)по типу приемного устройства: а) бункерные, б) безбункерные

3)по хар.-ру воздействия на АБ смесь: а) с уплотняющим органом, б) без него, 4) производительности: а) легкие (до 25т/ч), б) средние, в) тяжелые, г) сверхтяжелые (св. 300т/ч), 5)по типоразмеру: а) 3000*100мм (шир*толщина), б) 5000*200, в) 8000*300, г) 15000*400

Техпроцесс вкл. операции: 1)приемка раб смеси в бункер из самосвала, 2)подача смеси из бункера к распределительным шнекам при помощи скребкового питателя, 3)распределение смеси шнеками по ширине укладываемой полосы, 4)разравнивание, уплотнение и формирование профиля с пом. бруса, 5)отделка поверхности покрытия с пом. выглаживающей плиты

В современных АУ прим. систему брус-плита 2х типов 1)система предварительного уплотнения вкл. тромбующий брус и выглаживающую виброплиту, 2)система высокого уплотнения, которая вкл. в себя

а) тромбующий брус предварительного уплотнения, б) основной тромбующий брус, в) виброплита, 3)по хар.-ру колебаний системы ) с тромбующим брусом б) с плавающим брусом

15. Машины для летнего содержания автодорог. Назначение, классификации и области применения. Рабочие органы подметально-уборочных машин

Для работ используют как неспециализированное оборудование (навесное и прицепное), так и специализированные машины. Для выполнения работ применяют поливочно-моечные машины, подметально-уборочные машины (ПУМ), дорожные щетки, машины для маркировки покрытий и окраски различных элементов, канавоочистители, машины для скашивания травы и подрезки кустарников, машины для окантовки обочин, а так же для рытья ям под посадки зеленых насаждений.

ПУМ Классификация 1)по назначению а)подметальные машины (дорожные щетки), б) ПУМ в)специализированные уборочные машины, предн.-е для удаления металлических загрязнителей и др. предметов. 2)по способу воздействия на смет а) щеточные, б) вакуумно-пневматические, в) щеточно-вакуумные с вакуумным подборщиком и щеткой

Щеточные раб органы бывают: А) цилиндрические (гориз.-я ось вращения и диаметр до 1м), Б) конические (обеспечивают направленный отброс смета к продольной оси машины), В) ленточные (в виде бесконечной цепи с закрепленными на ней щеточными секциями)

3 )по способу подачи смета в бункер

а) мех.-й способ с 2х ступенчатой подачей смета в системе цил.-я щетка- шнековый подборщик -скребковый питатель-бункер.

1- цил.-я щетка; 2- шнековый подборщик; 3- скребковый питатель; 4- бункер

б) пневматический - щеточно-пневмотический, вкл.-щий щетку и вакуумный подборщик (бункер, вакуумный вентилятор, фильтр, всасывающий и напорный трубопровод)

1- цил.-я щетка; 2-всасывающая магистраль; 3- бункер; 4- вакуумный вентилятор; 5-напорная магистраль; 6- фильтр

-со струйно-вакуумным транспортированием смета в системе сдувающие сопла - вакуумный подборщик-циклон

1 - сдувающие сопла; 2- вакуумный подборщик; 3- циклон

Способы разгрузки бункера: 1) гравитационный (вынимание днища); 2) самосвальный; 3) принудительный (выталкивает стенка); 4) контейнерный

Методы обеспыливания: 1) пневмо (с вакуумной системой подбора); 2) влажный (разбрызгивание воды); 3) термовлажный (пар). Дополнительное оборудование ПУМ: 1)выносной вакуумный подборщик; 2) электромагнитный бус. Привод - гидромех.-й. Гидро- 2 шестеренных насоса, вращающих конические щетки, и с пом. ГЦ управляют положением всех щеток, конвейера и контейнера. Мех.-й- вращение главной щетки и шнекового подборщика: Пэ=Кв*Кп*В*Vр, Кп-коэф перекрытия; В-шир щетки

Поливочно-моечные машины - для поливки дорог и насаждений. Исп.-ют насосные установки низкого (до 1Мпа) и высокого (св. 1) давления, работающие от коробки отбора мощности. Сменное основное оборудование: 1)щелевые поливочные насадки (направлены вверх); 2)моечные (вниз); 3)моечная рампа с фарсунками; 4)водяное сопло. Дополн.-е оборуд.-е –отвал снегоочистительный, цил.-я щетка, насадки для тушения пожаров
