4)Оборудование для изготовления арматуры:

Цех производства состоит из двух отделений: заготовительное и сварочное;

Оборудование заготовительгого отделения:

1)прваильно-отрезные станки, 2)стыковые сварочные машины,3)станки для резки и гибки арматуры.

Обор-ние сварочного отделения:1)сварочные машины и линии для изготовления сеток.

5)Формовочные цехи

Технология производства состоит в формовании изделий на подогреваемых металлических стендах и армированы предварительно напряжённой проволокой и арматурными прядями.

Формующая машина перемещается вдоль производственного стенда, оставляя за собой заформованную железобетонную плиту длиной равной длине стенда . Способ производства – непрерывное безопалубочное виброформование.

Производственный цикл содержит следующие операции: очистку и смазку формовочного стенда, раскладку и натяжение арматуры, приготовление бетонной смеси, формовку изделий, тепловую обработку, снятие напряжения с арматуры, разрезание изделий на отрезки заданной длины, вывоз готовых изделий.

Подготовленная к бетонированию форма передается насек-цию рольганга, смонтированную на домкратах и размещенную вдоль виброплощадки. При снижении секции форма опускается на виброплощадку. Далее в форму с помощью бетоноукладчика укладывают бетонную смесь, включают внброплощадку и уплотняют смесь с одновременным разравниванием и заглаживанием. После окончания формования форма с изделием транспортируется мостовым краном с автоматическим захватом к камерам тепловой обработки.

Форма с изделием, прошедшим тепловую обработку, устанавливается на рольганг, где производится спуск натяжения, обрезка арматуры, распалубка, очистка, смазка и сборка формы. На следующих постах рольганга натягивают арматуру и устанавливают каркасы и сетки. Готовое изделие мостовым краном с траверсой устанавливается на тележку с прицепом и вывозится на склад готовой продукции.

24 Механизированный ручной инструмент.

Ручная – это маш., снабженная встроен. двигателем, при раб. кот. масса маш. воспринимает руками оператора. От ДВС осущ. гл. движ. раб. органа, а все вспомог. осущ. вручную. Классиф.: 1) по назнач. (для обработки Ме и дерева; для сборочн., отдел., монтажных раб.); 2) по виду привода (электр., пневм., гидр., от ДВС, пороховое); 3) по способу преобр. энергии (электромагн., пружинные, компрессионно-вакуумные); 4) по исполн. и регул. скорости (прямые [оси раб. и привода паралл. и совпад.]; угловые [оси раб. и привода пересек.]; реверсивн. и нереверсивн.; одно- и многоскорост.); 5) по х-ру движ. раб. органа (вращ., поступ., сложное). Электр. ручные машины предст. собой электро-, вибро- и шумобезопасн. агрегат состоящий из встроен. а корпус ЭД передат. механ. раб. органа пуск. и регул. аппарата. В кач. ЭД примен.: однофазн. коллекторн.; одно- и трехфазн. асинхр. дв. с короткозамкн. ротором с частотой 50Гц; одно- и трехфазн. асинхр. дв. с короткозамкн. ротором с повыш. частотой.

Электрические сверлильные машины

ЭРМ – предст. собой агрегат состоящ. из корпуса встроенных в него эл. привода, передаточного механизма, раб. органа, пусковой и регулир. аппаратуры. Потипу привода различ: эл. мех. ручные машины, компрессионно вакуумные, эл. магнитные.

У эл. механич. распростр. в качестве привода прим. однофазный коллектор двиг., одно и 3-х асинхронные двигатели с питанием от сети переменного тока 50Гц и повыш. частатой 200Гц.

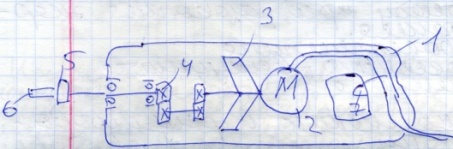

Сверлильные машины – предназначены для сверления отверстий в различных материалов. 1)Сверло 2)Патрон 3) Шпиндель 4)Редуктор 5)Подшип. узел 6)Крыльчатка охлождения 7) эл. двиг. привода 8) Пусковая кнопка 9)Фиксатор 10)Корпус с рукоятью

Электрические машины ударного действия

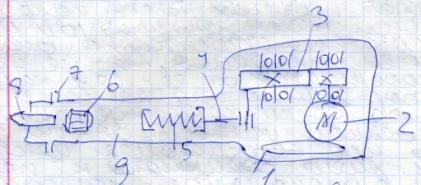

К машинам ударного действия относят молотки, бетоноломы и трамбовки. Электрич. молотки выполн. по единой схеме и состоит из Эл. двиг. редуктора, кривошипно шатунного мех-ма ствола с компрессионно вакуумн. удар. мех-ам и раб. органом.

В начал. момент при дв-и поршня в право остается на месте вследствие малого разрежения в стволе, затем с увелич. разницы в давлении в право и влево частях ствола он начинает с нарастания скорости перем. за поршнем. При нахожд. поршня в крайней мертвой точке боек продолжает дви-е по инерции. При обратном дви-и поршня происх. сжатие воздуха и возраст. давление в полости между поршнем и ударником. В рез-те чего под действием давления воздуха ударник устремляется влево и удар. по бойку 6 . Молоток работает в ударн. режиме только при нажатии на инстр., при прекращении нажатия- холостой режим в рез-те открытия отверстия 8.

1)Двиг. привода (ЭЛ) 2)Кривош. шатун. мех-м 3)Поршень 4)Ствол 5)Ударник 6)Боек 7)Раб. орган 8)Отверстие ввсасыв. и высас. воздуха

Пневматические (ручные) машины (вращательного действия)

а) б)

В пневматических ручных (б )машинах энергоносителями служит атмосферный воздух сжатый до 5-8 атмосфер (0,5-0,8 МПа) по срав. эл-ми пневмо. машины легче, компактнее, проще по конструкции, облад. больш. удельной мощностью, не чувствительна к перегрузкам, более безопасна в эксплуатации. Однако ПМ имеют низкое КПД (8-16%) и расход Эл. энергии в среднем больше, чем машины с Эл. приводом (энергия расх. на привод компресоров)

По принципу действия: 1)Вращательные 2)Ударные 3)Уд. вращательные Для привода вращ. пневмо машин применяются поршневые, турбинные и ротоционно пневмо двигатели.

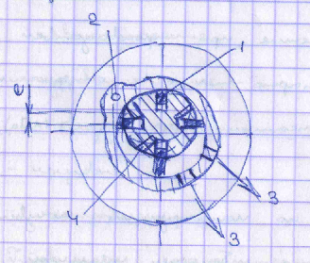

ПМ вращательного действия вращ. шпинделю пневмат. машины вращ. действия сообщ. через встроенный планетар. редуктор от пневмодвиг. ротоционного типа (а)-1)лопатки;2)отверстие через которое под-ся сжатый воздух;3)выпускное отверстие;4)каналы. Подача сжат. воздуха к пневмодвиг. 3 осущ. с помощью золотникового

мех-ма 5 управл. курком 4.

ПМ вращ. действ. могут быть также предназн. для выполн. шлифовальных операций, операции по заворачив. резьбовых соед. (гайковерты) и выполнять резку металла.

Пневматические машины ударного действия

К ним относятся отбойные молотки, перфораторы, ломы.

Р ассмотрим принцип действия автом. отбойного молотка. Он основ. на преобразовании энергии сжатого воздуха в механическую работу бойка. Боек 3 движ. возвратно поступательно в цилиндре ствола 2 наносит период. удары по хвостовику 1 раб. инструмента возвратн. дв-е бойка обеспечивает с помощью воздухо распределительного устройства 4 привод. в дейст-е сжатием воздуха. Оно осущ. впуск сжат. воздуха в цилиндр ствола, поочередно в камеру прямого и обратного хода поршня
