5.2 Расчёт индуктивности в печатном монтаже

Рассчитаем индуктивность печатного прямолинейного уединенного проводника по следующей формуле:

L = = 0,015 мкГ, где

t = 0,3 мм – ширина проводника;

t_ср = 0,1 мм – высота печатного проводника;

l = 0,0155 м – длина проводника.

Теперь рассчитаем взаимную индуктивность двух печатных проводников:

L_i = = 0,0054 мкГ, где

l = 0,014 м – длина проводников;

= 1,5 мм – расстояние между проводниками.

25

Лист

Заключение

В данном курсовом проекте был спроектирован функциональный узел на печатной плате. Кроме того были произведены: подбор элементной базы в соответствии с требованиями технического задания, подобран способ изготовления самой печатной платы, рассчитаны параметры печатной платы, выбран её материал, а также способ её защиты от внешних воздействий. В соответствии с требованиями технического задания, при разработке функционального узла основными целями были: возможность изготовления в массовом производстве, относительно низкая стоимость производства данного функционального узла.

26

Лист

Список использованных источников

1. Варламова Р.Г. Справочник конструктора РЭА: Компоненты, механизмы, надежность – М.: Радио и связь, 1985. – 384 с.

2. Основы проектирования электронных средств (ЭС): Задание на курсовой проект, методические указания к выполнению курсового проекта. – СПб.: СЗТУ, 2005. – 53 с.

3. Варламова Р.Г. Общие принципы конструирования – М.: Сов. радио, 1980. – 480 с.

4. ГОСТ 23751-86. Печатные платы. Основные параметры конструкции.

5. ГОСТ 10316-78. Гетинакс и стеклотекстолит фольгированные. Технические условия.

6. ГОСТ 10317-79. Платы печатные. Основные размеры.

7. Бронштейн И.Н., Семендяев И.А. Справочник по математике для инженеров и учащихся ВТУЗОВ. М.: Наука, 1986. – 544 с.

27

Лист

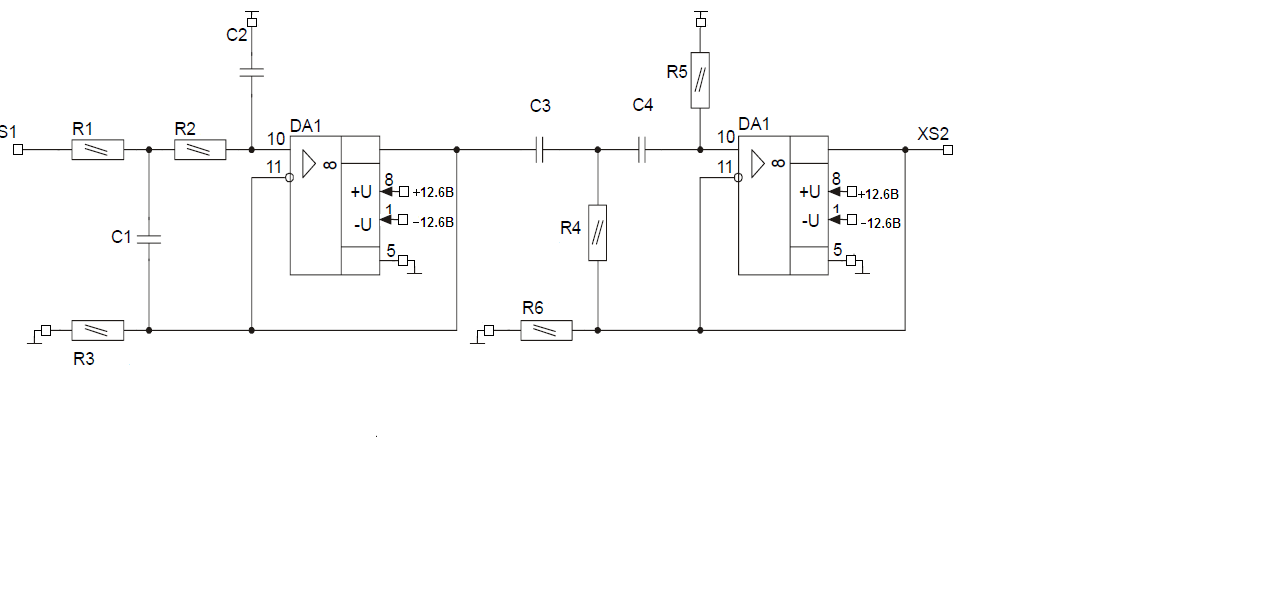

Приложение а. Схема электрическая принципиальная

(Справочное)

28

Лист

Приложение б. Чертеж печатного узла

(Справочное)

Требования:

1. Установки элементов производить по нормам ОСТ 4. ГО.010.030, шаг координатной сетки 1,25 мм.

2. Размеры ПП: 37,5×30 мм².

3. Диаметр монтажных отверстий: 2 ± 0,3 мм.

4. Паять припоем ПОС-61 ГОСТ.

5. Технические требования к печатному монтажу по НО.010.001.

6. Материал: фольгированный стеклотекстолит, толщиной 2 мм, облицованный с одной стороны медной электролитической фольгой толщиной 35 мкм.

7. Покрытие: эпоксидно-уретановый лак Лак Э-4100 ТУ ЯН-35-58.

8. Клеймо ОТК и дату выпуска маркировать краской МКЭЧ по ОСТ4 ГО.028.001. Шрифт 3 по НО.010.007.

30

Лист

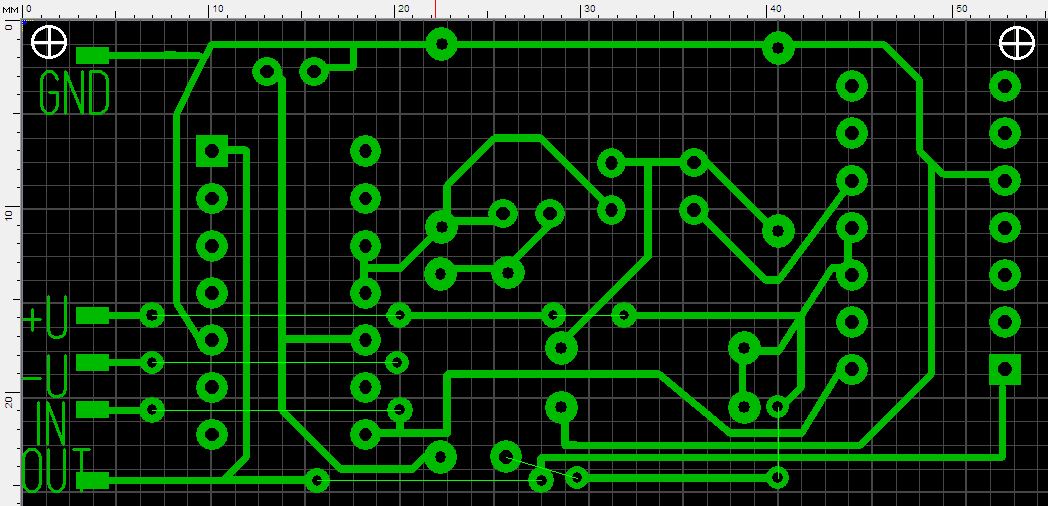

Приложение в. Чертеж печатной платы

(Справочное)

Требования:

1. Установки элементов производить по нормам ОСТ 4. ГО.010.030, шаг координатной сетки 1,25 мм.

2. Размеры ПП: 66х37 мм².

3. Диаметр монтажных отверстий: 2 ± 0,3 мм.

4. Паять припоем ПОС-61 ГОСТ.

5. Технические требования к печатному монтажу по НО.010.001.

6. Материал: фольгированный стеклотекстолит, толщиной 2 мм, облицованный с одной стороны медной электролитической фольгой толщиной 35 мкм.

7. Клеймо ОТК и дату выпуска маркировать краской МКЭЧ по ОСТ4 ГО.028.001. Шрифт 3 по НО.010.007.
