4.2 Компоновка функционального узла

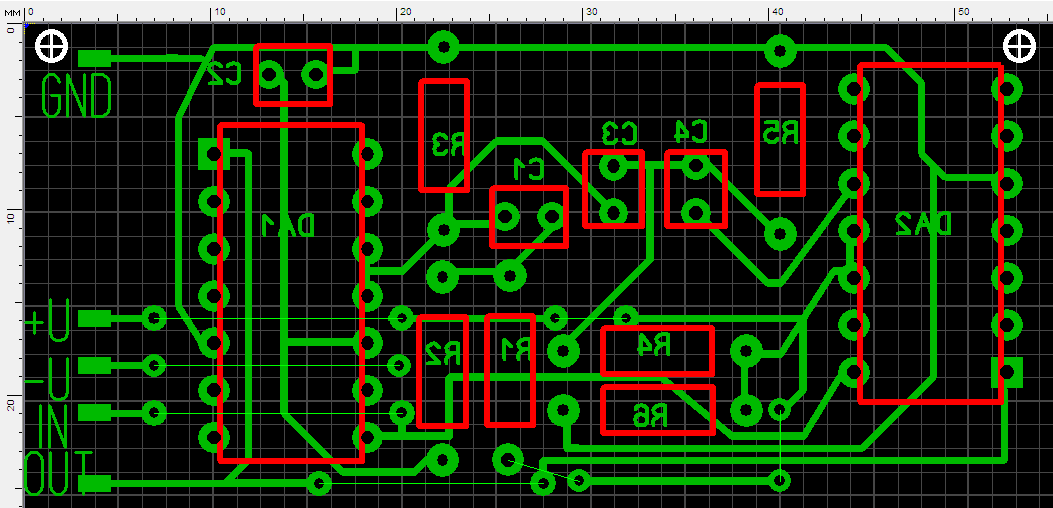

Под компоновкой РЭС понимают часть процесса конструирования, связанного с размещением на плоскости или в объеме отдельных составных частей изделия с учетом реализации необходимых электрических связей, взаимного влияния электромагнитных и тепловых полей. При компоновке ПП электрорадиоэлементы обычно заменяют их установочными моделями, которые представляют собой проекцию элемента на плату. На рисунке 6 представлен один из вариантов компоновки проектируемого узла.
Рисунок 6 – проектируемый узел УУ
4.3 Трассировка печатной платы
Для
третьего класса точности шаг координатной
сетки 1,25 мм. Также следует учитывать
выдерживание небходимого расстояния
между печатными проводниками . Д
21
Лист

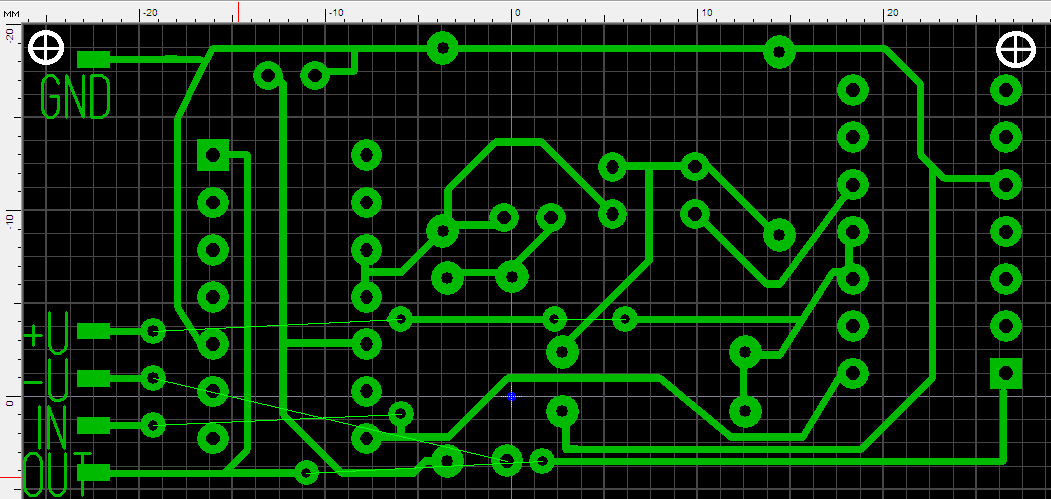

Рисунок 7 – трассировка печатного узла
4.4 Маркировочный материал печатной платы
Маркировка выполняется обычно методом проводящего рисунка (например, травлением) или же маркировочной краской. Маркировка травлением используется в основном при мелкосерийном производстве при невысокой плотности расположения проводников, когда экономически не выгодно изготовление сеточных трафаретов для маркировки краской. В нашем же случае предполагается крупносерийное производство аппаратуры. В этом случае выгоднее использовать маркировку краской.
Современные технологии позволяют применять для всех видов маркировок краску и типографскую печать на твердых поверхностях.
Таким образом, маркировка производится офсетным способом, который удобен при автоматизированном производстве.
Маркировочная
краска разрабатываемого функционального
узла должна о
22
Лист
возможность автоматического нанесения в условиях крупносерийного производства;
механическая прочность;
хорошая адгезия к маркируемой поверхности;
диапазон рабочих температур от минус 60 до +450 С;
рекомендация к маркировке стеклотекстолита.
Всем этим требованиям в полной мере удовлетворяет краска ЭП-572 (ТУ6-10-1539-79). Предлагается использовать краску белого цвета. Свойства краски ЭП-572: диапазон температур от минус 60 до +1500 С; обладает механической прочностью, маслостойкостью, хорошей адгезией к маркируемым материалам, водостойкостью, спиртобензиностойкостью.
23
Лист
5. Расчёт электрических параметров печатной платы
5.1 Расчёт ёмкости в печатном монтаже
Формула для определения ёмкости в печатном монтаже следующая:
С = 8,85·έ·сг·l , где
8,85 – диэлектрическая постоянная, пФ/м;
έ = 0,5(rп + rср), эффективная диэлектрическая проницаемость; rп, rср – относительная диэлектрическая проницаемость материалов платы и среды, граничащих с проводниками (для односторонних печатных плат);
сг – геометрическая емкость;
l – длина проводников, образующих емкость, м.
Диэлектрическая проницаемость для лакового покрытия rср = 4.
Геометрическая емкость определяется из выражения:
сг = K’/K ,
где К и K’ – полные эллиптические интегралы определяемые по таблицам [7].
Где в свою очередь К = f() и К’ = f(’), а =arcsin k и ’=arcsin k’.
k’ определяется из следующего соотношения:
,
где
k
=
,
где
S – расстояние между соседними проводниками, образующими емкость;
t – ширина проводников.
Для нашего случая: S = 2 мм; t = 0,3 мм. Тогда k составит 0,77. А k’ = 0,64.
Учитывая, что k2 =0,59 < 1, то расчет геометрической емкости проводится по следующей формуле:
сг
=
= 0,83 пФ.
Т
24
Лист
С = 8,85·0,5· (7+4) ·0,83·0,014 = 0,57 пФ , где
7 – диэлектрическая проницаемость материала печатной платы – гетинакса;
0,014 м – длина проводников, образующих емкость.
