1.3 Требования к надежности

Конструкция функционального узла должна обеспечивать:

удобство эксплуатации;

возможность ремонта.

Показатели должны соответствовать заданным значениям при нормальных климатических условиях (температура окружающей среды +25 С, относительная влажность 80%, атмосферное давление 103 кПа)

Средняя наработка на отказ 100000 ч.

Вероятность безотказной работы 0,9.

Среднее время восстановления 0,5 ч.

Коэффициент технического использования, не менее 0,95.

Средний срок службы – не менее 10 лет с учетом проведения восстановительных работ.

Средний срок хранения (до ввода в эксплуатацию) – не менее 12 месяцев.

1.4 Условия эксплуатации

Функциональный узел должен сохранять свои параметры в пределах допустимых, установленных техническими заданиями, стандартами или техническими условиями в течение сроков службы и сроков хранения, указанных в техническом задании после или в процессе воздействия климатических факторов, значения которых установлены ГОСТ 16019-78.

Параметры РЭА и определяющие их дестабилизирующие факторы для стационарной РЭА 1-й группы:

1. Прочность при синусоидальных вибрациях:

• частота – 20 Гц;

• ускорение – 19,6 м/с²;

• время выд. – ≥ 0,5 ч.

2. О

   11

   Лист

   бнаружение резонансов в конструкции:

• частота – 10…30 Гц;

• амплитуда – 0,5…0,8 мм;

• время выд. – ≥ 4 мин.

3. Воздействие повышенной влажности:

• влажность – 93%;

• температура –313 К;

• время выд. – 72 ч.

4. Воздействие пониженной температуры:

• предельная температура – 223 К;

• рабочая температура – 248 К;

• время выд. – 2…6 ч.

5. Воздействие повышенной температуры:

• предельная температура – 333 К;

• рабочая температура – 323 К;

• время выд. – 2…6 ч.

6. Воздействие пониженного атмосферного давления:

• температура – 263 К;

• давление – 61 кПа;

• время выд. – 2…6 ч.

7. Прочность при транспортировании:

• частота – 40…80 мин.^-1;

• максимальное ускорение – 49 – 245 м/с²;

• количество ударов – 13000.

8. Воздействие соляного (морского) тумана с дисперсностью (95% капель) А и водностью Б:

• температура – 300К;

• А – 1…10 мкм;

• Б – 2…3 г/м³;

• время выд. – 48 ч.

9. В

   12

   Лист

   оздействия инея и росы:

• температура – 263 К;

• время выд. – 2…6 ч.

10. Воздействие дождя с интенсивностью А:

• количество осадков – 3мм\мин.;

• время выд. – ≥ 20 мин.

11. Воздействие воздушно пылевого потока:

• скорость – ≥ 10 м/c;

• время выд. – ≥ 60 мин.

13

Лист

2. Выбор материала для изготовления печатного узла

2.1 Материал основания печатной платы

Печатная плата – пластина, выполненная из диэлектрика, на которой сформирована (обычно печатным методом) хотя бы одна электропроводящая цепь. Печатная плата (ПП) предназначена для электрического и механического соединения различных электронных компонентов или соединения отдельных электронных узлов. Электронные компоненты на ПП соединяются своими выводами с элементами проводящего рисунка, обычно пайкой, или накруткой, или склёпкой, или впрессовыванием, в результате чего собирается электронный модуль (или смонтированная печатная плата).

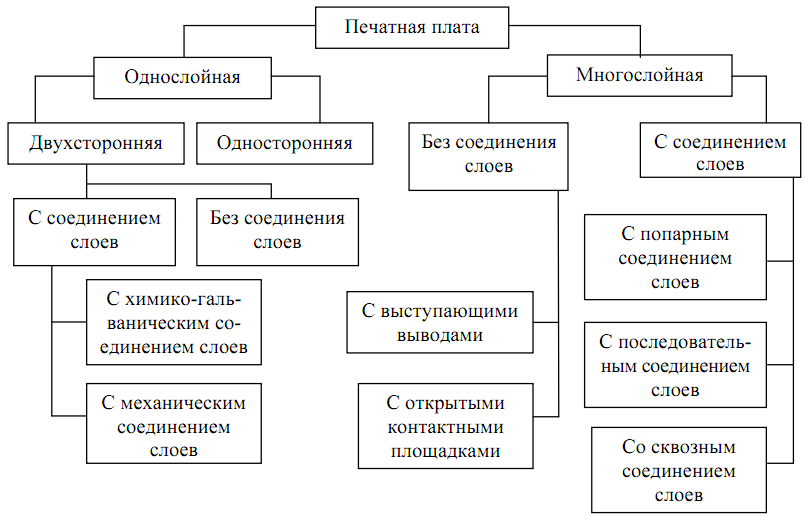

Классификация печатных плат по видам представлена на рисунке 6.

Рисунок 6

Ввиду несложности размещаемого устройства, из соображений рациональности вполне достаточно однослойной, односторонней печатной платы.

Материалы, наилучшим образом подходящие для изготовления односторонних печатных плат представлены в таблице 7.

14

Лист

Таблица 7. Характеристика материалов для изготовления печатных плат.

Наименования, ГОСТ	Марка	Толщина материала, мм	Толщина фольги, мкм		tg	s , Ом	v , Ом·см
Гетинакс фольгированный ГОСТ 10316-70	Гф-1-50 Гф-2-50 Гф-1-35 Гф-2-35	1…3 1,5…3 1,5…3 1,5…3	50 50 35 35	5,3	0,034	6,5·1012	4,2·1013
Стеклотекстолит фольгированный ГОСТ 10316-70	Сф-1-35 Сф-2-35 Сф-1-50 Сф-2-50	0,8…3 0,8…3 0,8…3 0,8…3	35 35 50 50	5,2	0,02	3·1014	1,5·1014

В наибольшей степени требованиям удовлетворяет односторонний фольгированный стеклотекстолит марки СФ-1-35, ввиду большего значения поверхностного и объёмного сопротивлений, а также меньшего значения тангенса угла диэлектрических потерь.
