Российский Химико-Технологический Университет им. Д. И. Менделеева

Кафедра Электротехники и Электроники

Реферат на тему: «Основы промышленной электроники»

Выполнила: Саталина А. В.,

Гр. Ф-35

Проверил: Хлебалкин И. В.

Москва 2012

1. Полупроводниковые диоды, свойства, область применения

Основой полупроводникового диода является р-n-переход, определяющий его свойства, характеристики и параметры. В зависимости от конструктивных особенностей р-n-перехода и диода в целом полупроводниковые диоды изготовляются как в дискретном, так и в интегральном исполнении. По своему назначению полупроводниковые диоды подразделяются на выпрямительные (как разновидность выпрямительных – силовые), импульсные, высокочастотные и сверхвысокочастотные, стабилитроны, трехслойные переключающие, туннельные, варикапы, фото- и светодиоды. Условные графические обозначения диодов показаны на рис.

Рис. 1.1 Условные графические обозначения: а – выпрямительные и универсальные; б – стабилитроны; в – двухсторонний стабилитрон; г – туннельный диод; д – обращенные диоды; е – варикап; ж – фотодиодов; з – светодиод.

В зависимости от исходного полупроводникового материала диоды подразделяются на германиевые и кремниевые. Туннельные диоды изготовляются также на основе арсенида галия GaAs и антимонида индия InSb. Германиевые диоды работают при температурах не выше +80 °С, а кремниевые – до +140 °С.

По конструктивно-технологическому признаку диоды делятся на плоскостные и точечные. Наиболее распространены плоскостные сплавные диоды, применение которых затруднительно лишь на повышенных частотах. Преимуществом точечных диодов является низкое значение емкости p-n-перехода, дающая возможность их работы на высоких сверхвысоких частотах.

Выпрямительные диоды предназначены для выпрямления переменного тока низкой частоты (50-100 000 Гц). В настоящее время широко применяются кремниевые выпрямительные диоды с р-n-переходом плоскостного типа, имеющие во много раз меньшие обратные токи и большие обратные напряжения по сравнению с германиевыми.

Основным элементом выпрямительного диода является полупроводниковая пластинка, в которой методом сплавления или диффузии сформован р-n-переход. Кремниевый р-n-переход образуется при сплавлении исходного кристалла кремния n-типа с бором или алюминием. Для защиты от внешних воздействий, а также для обеспечения хорошего теплоотвода полупроводниковая пластинка с р-n-переходом и двумя внешними выводами от слоев p и n заключается в корпус

Выпрямительные диоды подразделяются на диоды малой (I_{пр. ср} < 0,3 А), средней (0,3 А < I_{пр. ср} < 10 А) и большой (I_пp.ср > 10 А) мощности. Для повышения допустимого обратного напряжения выпускаются высоковольтные столбы, в которых несколько диодов включены последовательно. Кроме того, производством серийно выпускаются выпрямительные блоки, которые содержат как последовательно, так и параллельно (для повышения прямого тока) соединенные диоды.

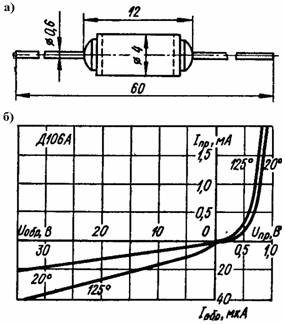

Рис. 1.2Конструкция(а),вольтамперная характеристика (б) точечного диода

Высокочастотные диоды являются приборами универсального назначения. Они могут работать в выпрямителях переменного тока широкого диапазона частот (до нескольких сотен мегагерц), а также в модуляторах, детекторах и других нелинейных преобразователях электрических сигналов. Высокочастотные диоды содержат, как правило, точечный р-n-переход и поэтому называются точечными. Конструкция типичного представителя точечных диодов (Д106А) показана на рис. 1.11, а, а его вольтамперная характеристика – на рис. 1.11, б.

Импульсные диоды являются разновидностью высокочастотных диодов и предназначены для использования в качестве ключевых элементов в быстродействующих импульсных схемах. Помимо высокочастотных свойств импульсные диоды должны обладать минимальной длительностью переходных процессов при включении и выключении. Изготовляются точечные и плоскостные диоды. Общая конструкция импульсных диодов, а также их вольтамперные характеристики практически такие же, как у высокочастотных.

Как и выпрямительные, импульсные диоды характеризуются статическими параметрами, а также параметрами предельного режима. Основными же являются импульсные параметры: С_д и t_восст – время восстановления запирающих свойств диода после снятия прямого напряжения.

Стабилитроны – это кремниевые плоскостные диоды, предназначенные для стабилизации уровня постоянного напряжения в схеме при изменении в некоторых пределах тока через диод. Это полупроводниковый диод, сконструированный для работы в режиме электрического пробоя. В качестве исходного материала при изготовлении стабилитронов используют кремний, поскольку обратные токи кремниевых р-n-переходов невелики, а следовательно, нет условий для саморазогрева полупроводника и теплового пробоя р-n-перехода.

Варикапом называется специально сконструированный полупроводниковый диод, применяемый в качестве конденсатора переменной емкости. Значение емкости варикапа определяется емкостью его р-n-перехода и изменяется при изменении приложенного к переходу (диоду) напряжения.

Прямосмещенный р-n-переход характеризуется, в частности, диффузионной емкостью, а обратносмещенный – барьерной. В варикапах используется барьерная емкость, отличающаяся малым температурным коэффициентом, низким уровнем собственных шумов и слабой зависимостью от частоты. Следовательно, в рабочем режиме к варикапу прикладывается запирающее внешнее напряжение. Поскольку толщина p-n-перехода зависит от величины приложенного внешнего напряжения U, то, изменяя последнее, можно регулировать значение ёмкости. Это используется, в частности, для настройки на нужный канал в телевизорах и радиоприёмниках.

Фотодиод – полупроводниковый фотоэлектрический прибор с внутренним фото-эффектом, отображающим процесс преобразования световой энергии в электрическую. Внутренний фотоэффект заключается в том, что под действием энергии светового излучения в области p-n-перехода происходит ионизация атомов основного вещества и примеси, в результате чего генерируются пары носителей заряда – электрон и дырка. Во внешней цепи, присоединенной к р-n-переходу, возникает ток, вызванный движением этих носителей (фототок).

Фотодиоды могут работать в двух режимах: вентильном (фотогенераторном) и фотодиодном (фотопреобразовательном). В отличие от вентильного, фотодиодный режим предполагает наличие внешнего источника питания (смещения).

Светодиоды (электролюминесцентные диоды) преобразуют энергию электрического поля в нетепловое оптическое излучение, называемое электролюминесценцией. Основой светодиода является р-n-переход, смещаемый внешним источником напряжения в проводящем направлении. При таком смещении электроны из n-области полупроводника инжектируют в р-область, где они являются неосновными носителями, а дырки – во встречном направлении. В последующем происходит рекомбинация избыточных неосновных носителей с электрическими зарядами противоположного знака. Рекомбинация электрона и дырки соответствует переходу электрона из энергетического уровня Е_е в энергетическое состояние уровня Е_у с меньшим запасом энергии.

Основными характеристиками светодиодов являются вольтамперная характеристика, а также зависимости мощности и яркости излучения от величины прямого тока. Мощность и яркость излучения во многом определяются конструкцией светодиода. Чем больший ток можно пропускать через диод при допустимом его нагреве, тем больше мощность и яркость излучения

К основным параметрам светодиода относятся мощность излучения Р, длина волны излучаемого света  и КПД. Длина световой волны, определяющая цвет свечения, зависит от разности энергий, между которыми осуществляется переход электронов.

Светодиоды применяются для индикации и вывода информации в микроэлектронных устройствах. Управляемые светодиоды (с подвижной границей светящегося поля) используются для замены стрелочных приборов как аналоги оптических индикаторов настройки радиоаппаратуры. Кроме того, светодиоды применяются как источники излучения в оптронах – приборах бурно развивающейся оптоэлектроники.

Туннельный диод – это полупроводниковый диод, в котором используется явление туннельного пробоя при включении в прямом направлении. Характерной особенностью туннельного диода является наличие на прямой ветви вольтамперной характеристики участка с отрицательным дифференциальным сопротивлением.

Для примера на рис. 3 показана прямая ветвь вольтамперной характеристики германиевого туннельного усилительного диода 1И104А (I_{пр.макс} = 1 мА – постоянный прямой ток, U_{обр.макс} = 20 мВ), предназначенного для усиления в диапазоне волн 2…10 см (это соответствует частоте более 1 ГГц).

Рис. 1.3 ВАХ туннельного диода

Общая емкость диода в точке минимума характеристики составляет 0,8…1,9 пФ. Туннельные диоды могут работать на очень высоких частотах – более 1 ГГц. Наличие участка с отрицательным дифференциальным сопротивлением на вольтамперной характеристике обеспечивает возможность использования туннельных диодов в качестве усилительного элемента и в качестве основного элемента генераторов. В настоящее время туннельные диоды используются именно в этом качестве в области сверхвысоких частот.
