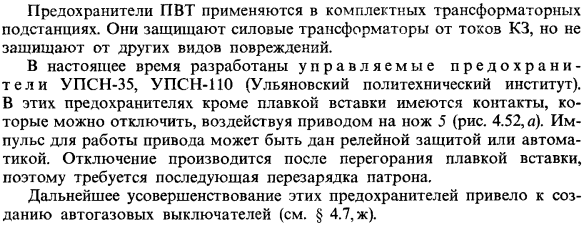

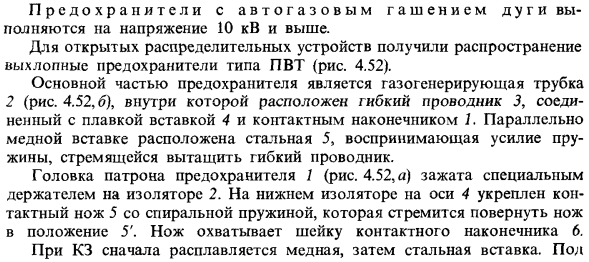

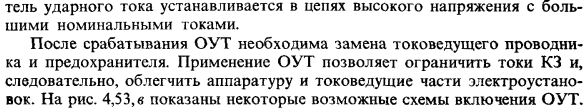

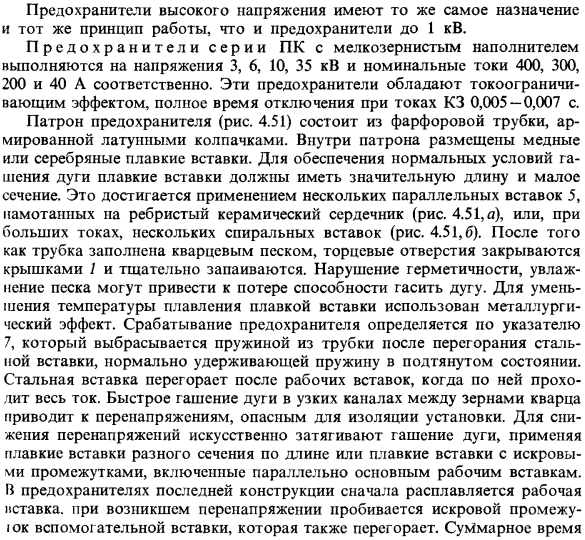

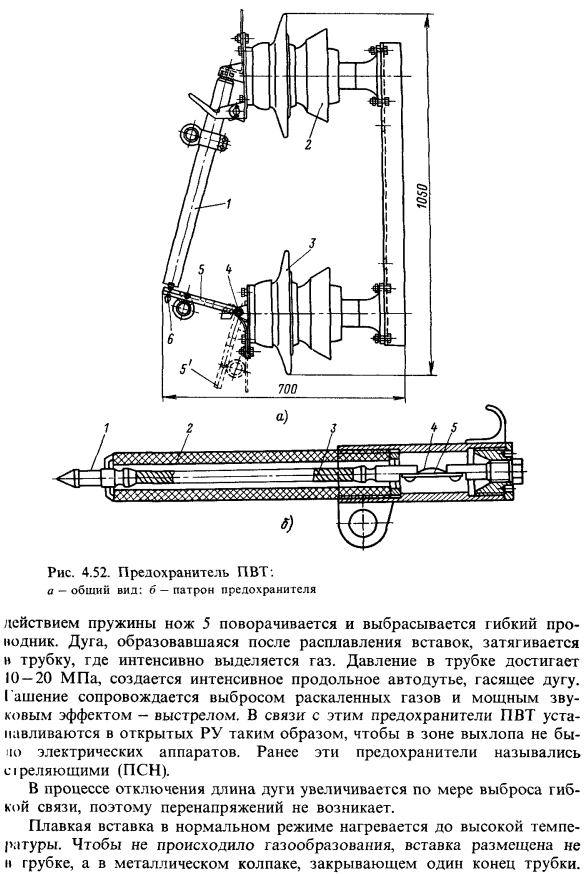

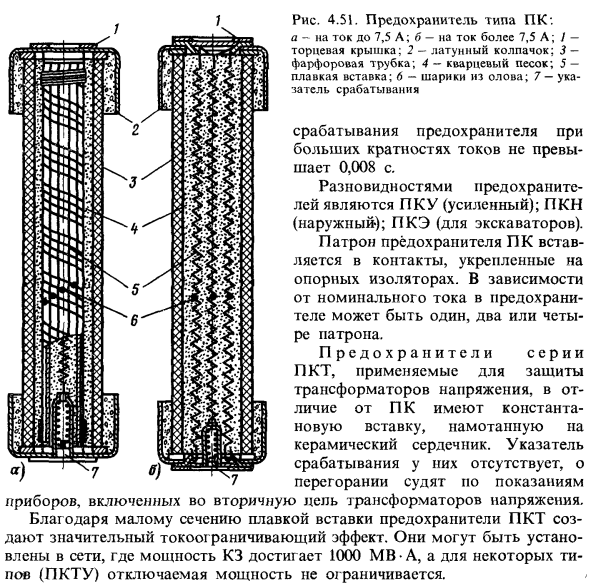

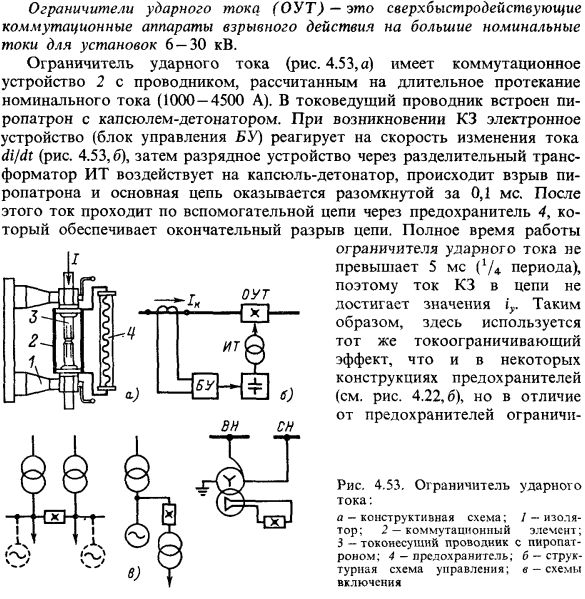

36 Высоковольтные плавкие предохранители. Назначение, принцип действия и характеристики
Высоковольтный предохранитель – это защитный однополюсный аппарат, обеспечивающий автоматическое однократное отключение высоковольтной цепи при коротком замыкании. Автоматическое отключение цепи происходит за счет расплавления специально предусмотренной в предохранителе плавкой вставки под действием протекающего тока, превышающего определенное значение. Возникающая при этом электрическая дуга гасится специальным дугогасительным устройством.
Перед следующим включением цепи необходимо заменить перегоревшую плавкую вставку в предохранителе на исправную. Эта операция производится вручную.
Высоковольтные предохранители характеризуются:
- номинальным напряжением Uном;
- номинальным током Iном. пред.;
- номинальным током плавкой вставки Iном. вст.;
- номинальным током отключения Iном. откл..
Изготавливаются они на напряжение до 110 кВ, номинальные токи до 400 А и токи отключения до 40 кА. Плавкие вставки к предохранителям выпускаются на токи от 2 А до 400 А с шагом примерно равным 1,6.
В нормальном режиме работы цепи, когда по предохранителю протекает ток, не превышающий значения номинального тока плавкой вставки Iном. вст, тепло, выделяемое в ней, передается в окружающую среду и температура всех частей предохранителя не превышает допустимую (100105 ºC). При увеличении тока в цепи выше Iном. вст. температура вставки возрастает. При некотором токе, называемом минимальным током плавления Iпл., вставка расплавляется. Возникающая электрическая дуга гасится в дугогасительной среде, и цепь оказывается отключенной. Чем больше ток превышает Iпл., тем быстрее расплавляется плавкая вставка.

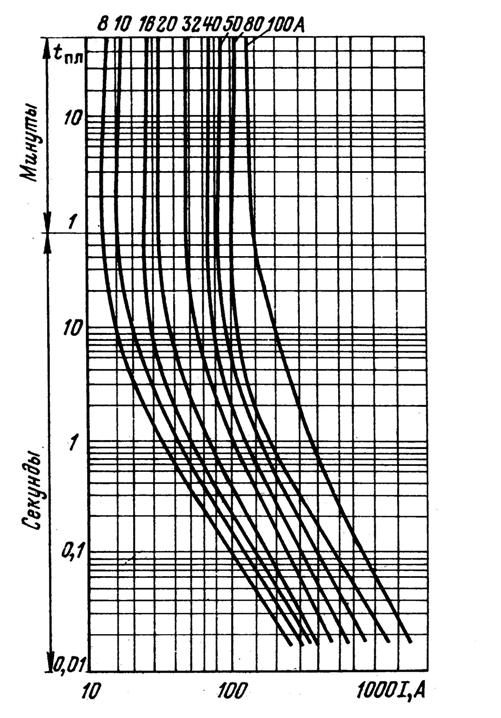

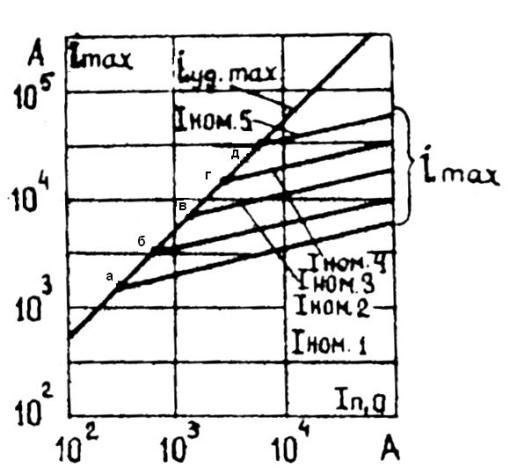

Зависимость времени плавления плавкой вставки от тока цепи называют защитной характеристикой или время-токовой характеристикой плавкой вставки (рис. 6.1).
