16. Конструкции токоведущих частей электроустановок. Токопроводы генераторов и трансформаторов.

Токопроводы и шинопроводы предназначены для выполнения электрического соединения аппаратов главной на электрических станциях ГЭС, ТЭЦ, ГРЭС, АЭС, сетевых автотрансформаторных подстанциях, крупных тепловых районных котельных, а также подстанциях всех видов. Токопроводы применяются как высоковольтные электрические аппараты среднего или высокого напряжения в электрических соединениях на напряжение от 6 до 35 кВ включительно.

Токопроводы для электрического соединения трехфазного переменного тока генераторов с повышающими блочными силовыми трансформаторами , также с силовыми трансформаторами собственных нужд и другими электрическими аппаратами главной цепи ТЭЦ, ГРЭС,АЭС называются токопроводами генераторного_напряжения.

Токопроводы для электрического соединения трехфазного переменного тока силовых трансформаторов собственных нужд на электростанциях со стороны напряжения 6-10 кВ со шкафами комплектных распределительных устройств называются токопроводами собственных нужд.

По конструктивному исполнению токопроводы подразделяются на пофазно-экранированные токопроводы с непрерывным экраном и с компенсированным внешним электромагнитным полем для генераторов ТЭЦ, ГРЭС,ГЭС и АЭС серии ТЭКНЕ (П) или ТЗМЭП и токопроводы с общей для трех фаз из алюминия или стали оболочкой с разделительной перегородкой или без нее серии ТЗК, ТЗКР.

Шинопроводы, применяемые в электрических соединениях силовых трансформаторов трехфазного переменного тока со стороны номинального напряжения 0,4 кВ или 1,0 кВ со шкафами серии КТПСН или другими устройствами распределения электрической энергии на ТЭЦ, ГРЭС, ГЭС, или АЭС называются шинопроводами собственных нужд 0,4 кВ или 1,0 кВ.

Токопроводы и шинопроводы на электростанциях служат для передачи электрической энергии в энергосистему и ее распределение на электрической станции среди потребителей собственных нужд, выполняющих роль в выработке электроэнергии.

Токопроводы генераторного типа  служат для электрического соединения трёхфазного переменного тока генераторов с повышающими блочными силовыми трансформаторами, также с силовыми трансформаторами собственных нужд и другими электрическими аппаратами главной цепи ТЭЦ, ГРЭС, АЭС.

1. Подземные кабели

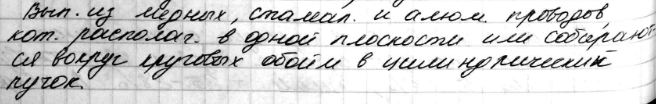

2. Подвесные гибкие токопроводы

3. Открытые жесткие токопроводы

4. Закрытые жесткие токопроводы

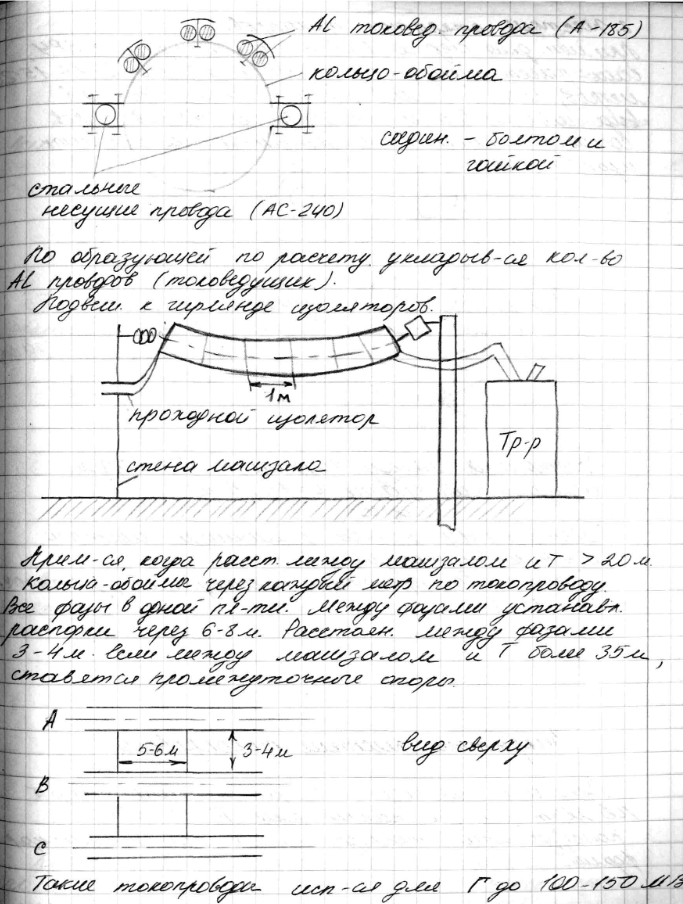

17. Подвесные гибкие токопроводы

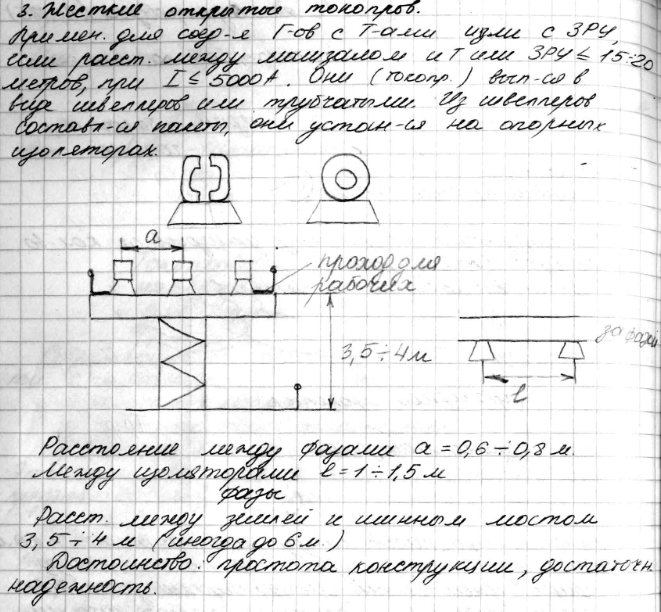

18. Открытые жесткие токопроводы

19. Закрытые токопроводы

20. Кабельные соединения

21. Условия работы проводников и аппаратов при длительном протекании токов нагрузки

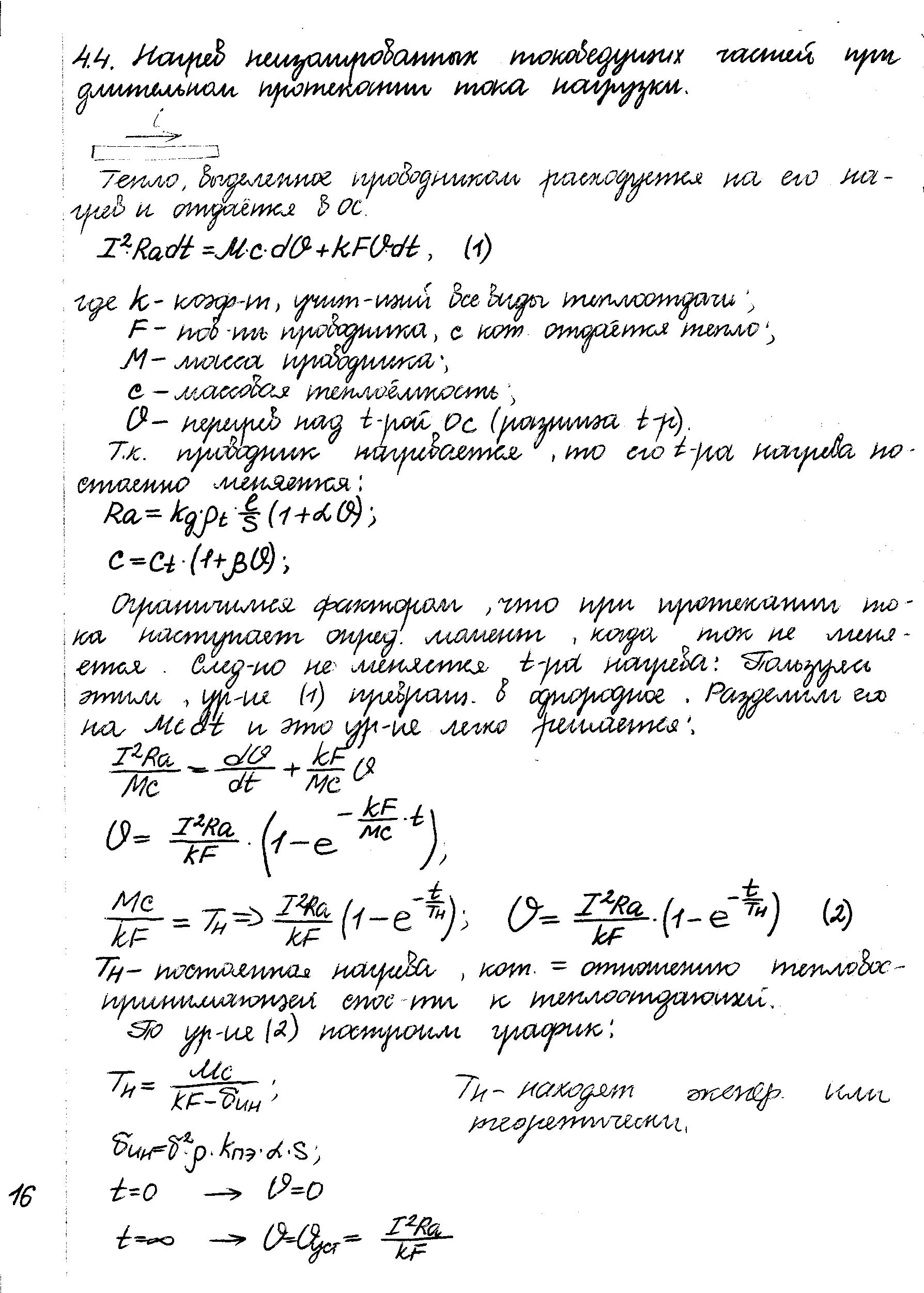

22. Нагрев неизолированных проводников при длительном протекании токов нагрузки

А

23. Определение длительно допустимого тока нагрузки и номинального тока аппаратов

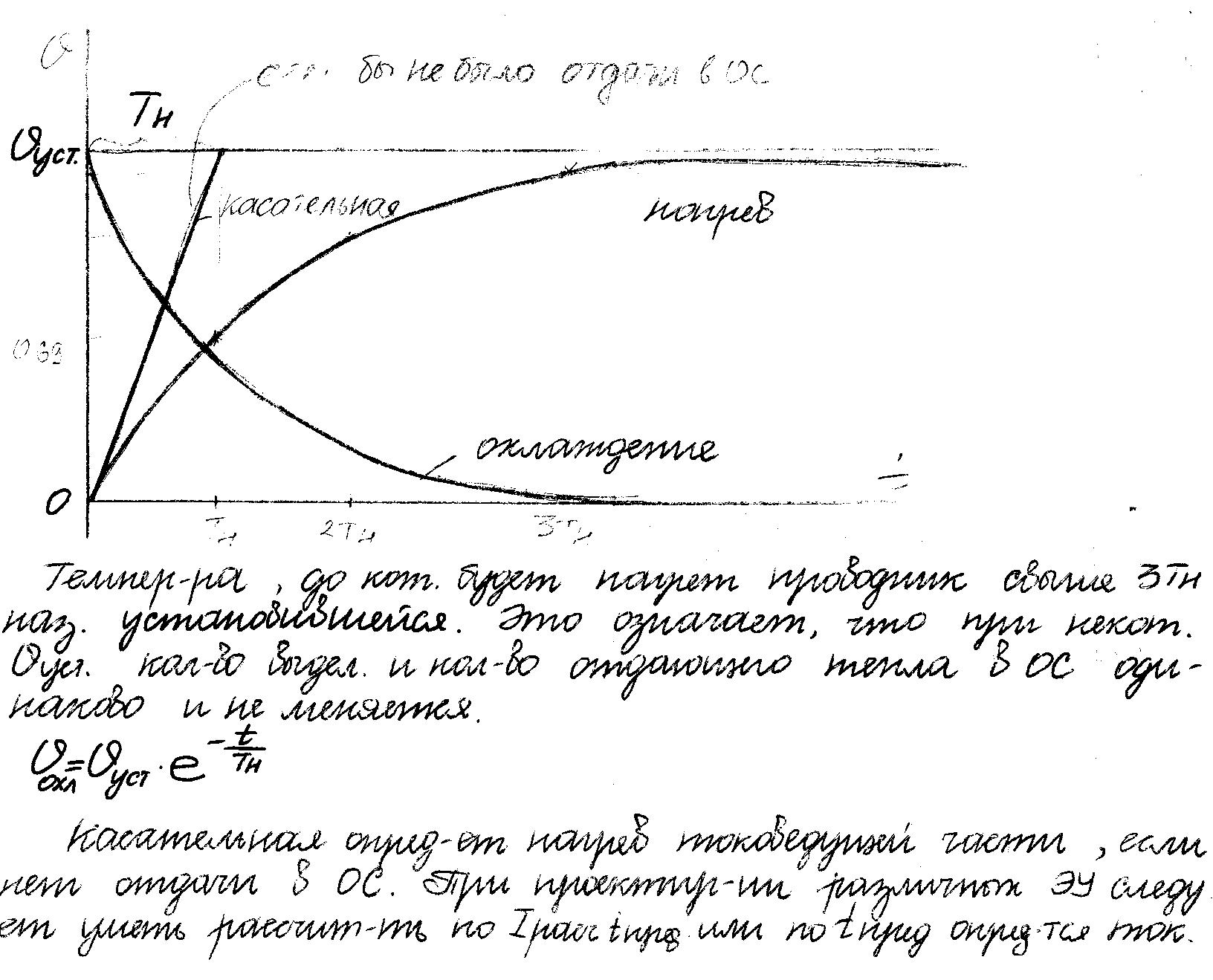

24.Определение постоянной времени нагрева проводников и аппаратов

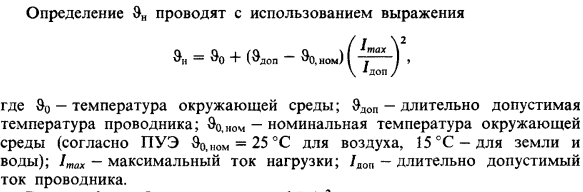

25. Тепловой расчет проводников при длительном протекании тока

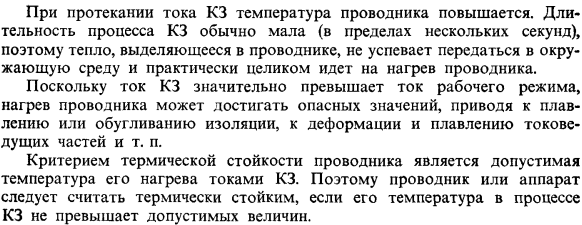

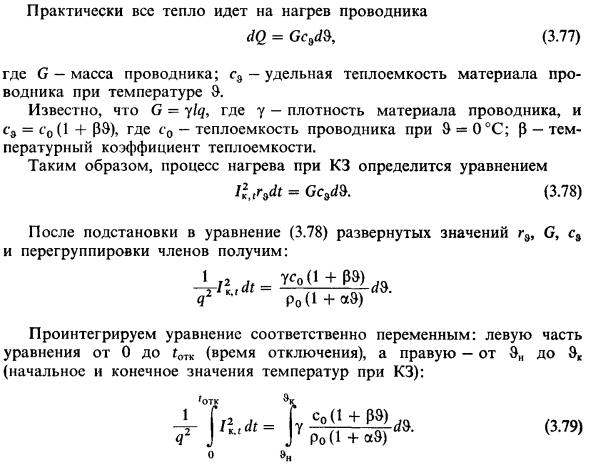

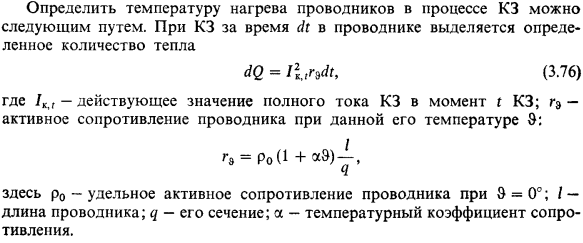

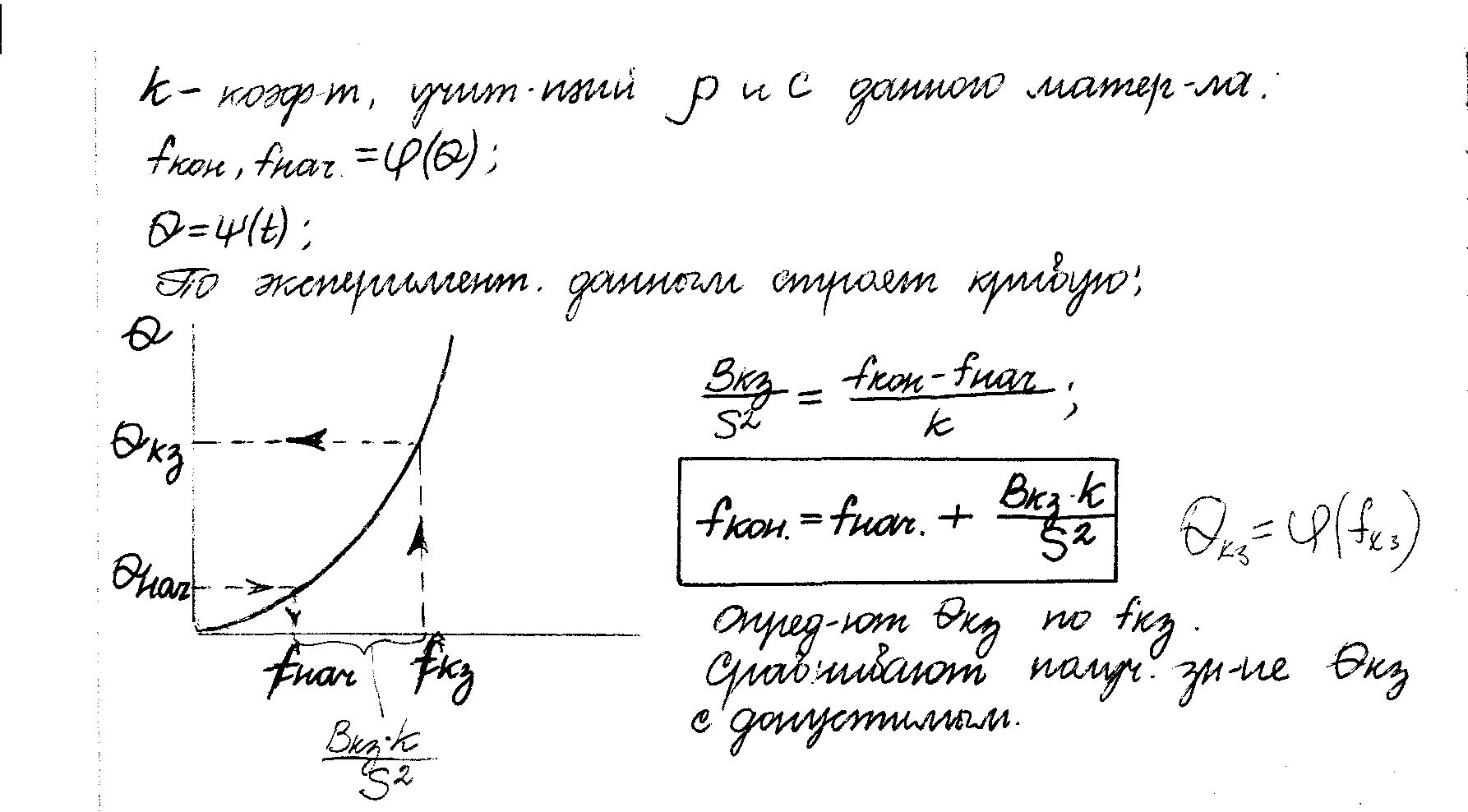

26. Расчет нагрева проводников ТКЗ

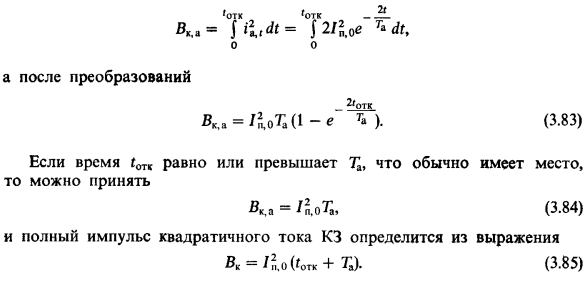

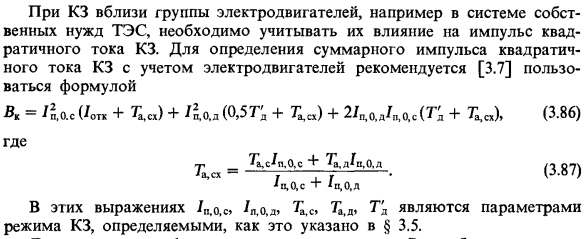

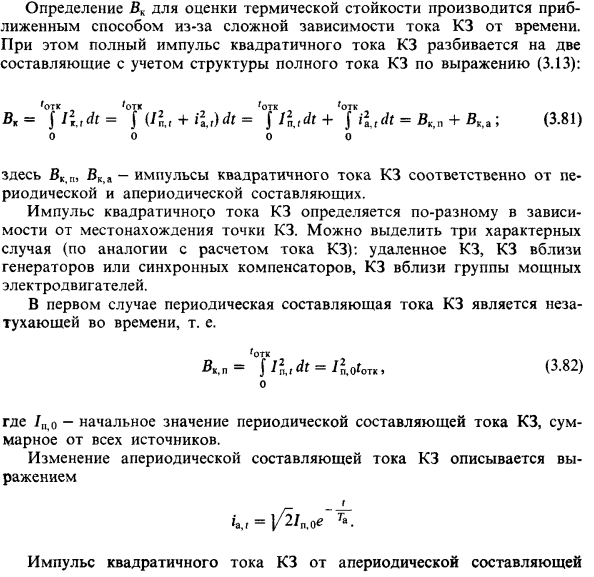

27. Тепловой квадратичный импульс ТКЗ

28. Термическое действие токов КЗ

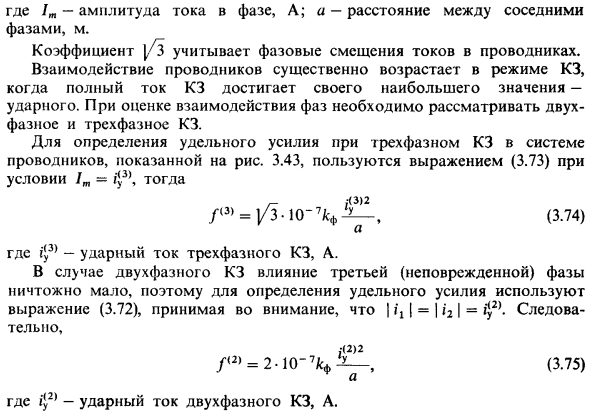

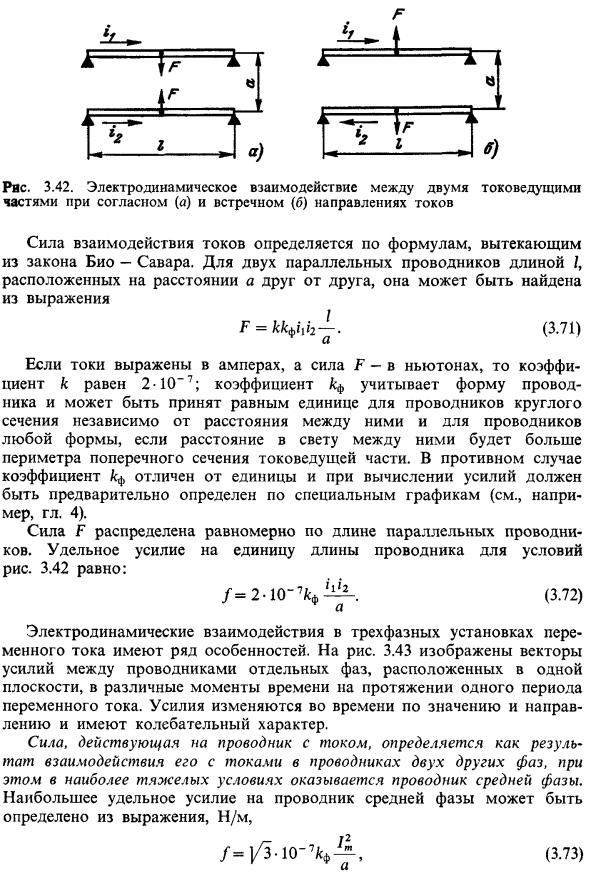

29. Электродин силы в токоведущих частях и аппаратах

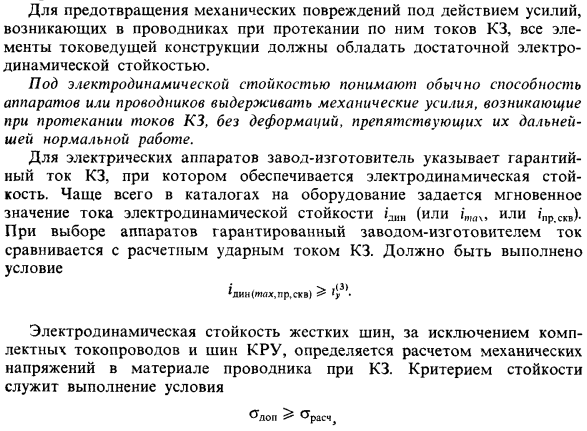

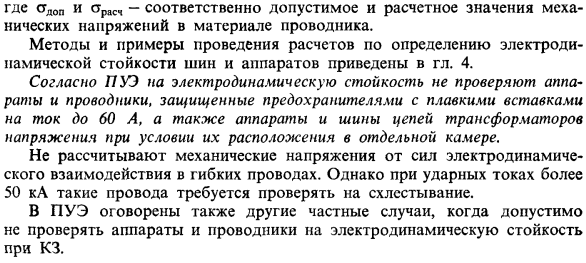

30. Электродинамическая стойкость аппаратов и шин

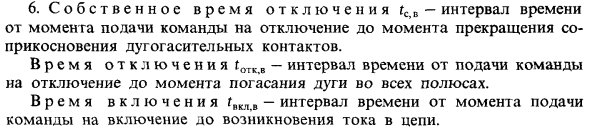

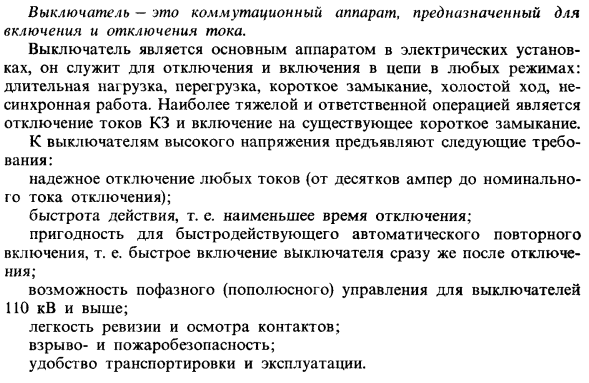

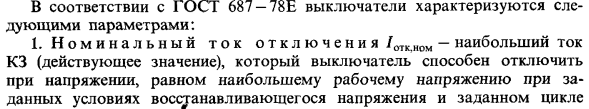

31. Общие сведения о выключателях высокого напряжения и их характеристиках

32 Общие сведения о разъединителях, короткозамыкателях и отделаителях

Разъединитель – это коммутационный аппарат, предназначенный для отключения и включения цепей высокого напряжения при отсутствии в них тока, а также для обеспечения безопасности производства ремонтных работ (создание видимого разрыва). Разъединители не имеют дугогасительных устройств, поэтому ими нельзя отключать токи нагрузки. В связи с этим разъединители нормально используют для включения и отключения цепей, предварительно отключенных выключателем.

Однако разъединителями допускается включать и отключать дугогасящие катушки при отсутствии в сети замыканий на землю; нейтрали силовых трансформаторов, измерительные трансформаторы напряжения, токи намагничивания трансформаторов и автотрансформаторов, зарядные токи кабельных и воздушных линий электропередач (величины этих токов установлены правила технической эксплуатации (ПТЭ)).

Разъединителем, кроме того, разрешается производить операции включения и отключения, если он надежно зашунтирован низкоомной параллельной цепью (шиносоединительным или обходным выключателем).

Разъединители имеют относительно простую конструкцию и снабжаются ручными или электродвигательными приводами.

По числу полюсов они могут быть одно- и трехполюсные,

по роду установки – для внутренних и наружных установок,

по конструкции – рубящего, поворотного, катящегося, пантографического и подвесного типа с заземляющими и без заземляющих ножей.

По способу установки различают разъединители с вертикальным и горизонтальным расположением ножей.

К разъединителям предъявляются следующие требования:

а) контактная схема должна обладать необходимой термической и динамической стойкостью;

б) переходное сопротивление контактов должно быть мало и стабильно;

в) отключенное положение должно надежно фиксироваться механическим запором, а электрическая прочность воздушного промежутка между контактами должна соответствовать максимальному импульсному напряжению;

г) изоляция разъединителей должна обеспечивать надежную работу при дожде, гололеде, запыленности воздуха;

д) разъединители должны иметь простую конструкцию, удобную для монтажа и эксплуатации.

Короткозамыкатель – это одно- или двухполюсное (в зависимости от работы заземления сети ) разъединитель с пружинным приводом, при помощи которого по ручной команде или с релейной защитой создается искусственное к.з.

Отделитель – 3-ех полюсный разъединитель снабженный приводом и способный совершать операцию отключения участка сети предварительно отключив выключателем.

Если у обычных разъединителей скорость отключения мала, то у отделителей время отключения 0,5-1 с.

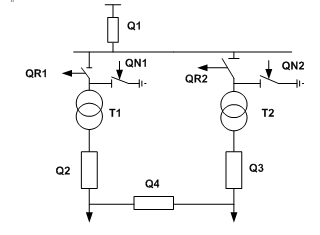

Г де QN1, QN2 - короткозамыкатели

QR1, QR2 - отделители

При повреждении одного из трансформаторов возникает разряды, что приводит к разложению масла и выделению газа. По сигналу газовое реле включает QN1 и возникает искусственное к.з. При к.з. с питающей стороны включается Q1 и трансформатор оказывается обесточенным. Затем с выдержкой времени выключателя QR1. Так как поврежденный трансформатор изолируется от остальных их повторно включает Q1 и если до аварии Q4 был отключен , то включится и он. При этом восстанавливается электроснабжение потребителей Н1 и Н2, которые будут получать питание через Т2.
