43. Электромагнитные выключатели

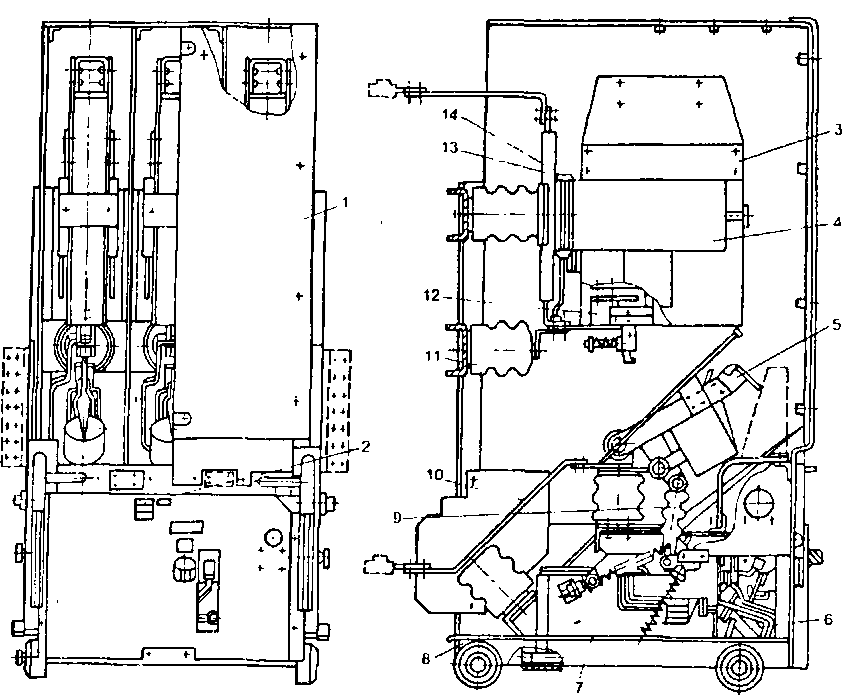

Рис. 5.13. Выключатель ВЭМ-10:
1, 9 — изоляционные кожух и тяга; 2 — счетчик; 3 — дугогасительная комната; 4 — магнитопровод; 5, 12 — подвижный и неподвижный контакты; б — контактор; 7 — электромагнитный привод; 8 — рама (тележка); 10, 13 — токоотвод и токоподвод; 11 — изолятор; 14 — катушка магнитного дутья
Электромагнитные выключатели (ВЭМ-10) (рис. 5.13) не требуют для своей работы масла, что делает их взрыво- и пожаробезопасными, а высокая токоустойчивость контактов и дугогасительных камер обеспечивает большое мера включений в электроустановках с частыми коммутационными операциями. Дугогасительная система состоит из электромагнита и дугогасительной камеры. На П-образный магнитопровод электромагнита надета катушка электромагнитного дутья. Дугогасительная камера представляет собой пакет тонких керамических пластин с Л-образными вырезами и располагается среди полюсными наконечниками электромагнита, над контактами выключателя.
Пластины в пакете уложены в шахматном порядке и обладают высокой дугоустойчивостью и теплопроводностью, допуская температуру 2000 °С. По концам пакета в специальных керамических лотках закреплены медные электроды (рога), по которым движется дута в процессе отключения выключателя. Она затягивается вверх по узким щелям между холодными керамическими пластинами, отдает теплоту, растягивается сообразно длине и гаснет. Дуга движется вверх в дугогаситель-ную камеру под действием электродинамических сил и тепловых потоков. Катушка магнитного дутья имеет небольшое сопротивление и включается последовательно в электрическую гора, через нее проходит полный ток отключаемой цепи. В результате между полюсными наконечниками электромагнита создается интенсивное магнитное поле, которое заставляет дугу ходить по медным рогам, так как на круг проводник с током (в том числе и на электрическую дугу), находящийся в магнитном поле, действует электродинамическая мощь, направление которой, как известно, определяется по правилу левой руки. Гашению дуги способствует также резкое снижение тока в электромагнитном выключателе из-за увеличения сопротивления дуги. век горения дуги при отключении токов короткого замыкания не превышает 0,02 с.
При отключении малого тока электродинамическая сила, действующая на дугу, небольшая. В этом случае передвижению дуги в щели дугогасительной камеры способствуют цилиндры воздушного дутья, закрепленные для подвижных контактах выключателя. При отключении выключателя поршни передвигаются в цилиндрах и выталкивают воздух между размыкающимися дугогасительными контактами (система принудительного дутья).
Контактная учение выключателя состоит из главных и дугогасительных контактов. Наконечники дугогасительных контактов выполнены из металла (кирита), обеспечивающего большой срок их службы. При включении выключателя сначала замыкаются дугогасительные контакты, а кроме шунтирующие их главные контакты. При отключении контакты размыкаются в обратном порядке. Таким образом защищаются от обгорания главные контакты.
