Индуктивно связанные цепи

1.Две индуктивно связанные катушки соединены последовательно согласно, причем L₁=L₂, М₁₂=2L₁. Чему равна эквивалентная индуктивность L_э?

6L₁

_2. При каком условии ток в цепи с двумя последовательно соединенными, индуктивно связанными катушками, будет опережать по фазе напряжения.

L₁+L₂=M₁₂ - при встречном включении

3. Собственные индуктивности и коэффициент связи двух катушек

соответственно равны: L₁=L₂=0,2Гн, к=0,4. Определить взаимную индуктивность?

0,08Гн

4. Две индуктивно связанные катушки соединены параллельно согласно,

причем L₁=2L₂, М₁₂=L₂. Чему равна эквивалентная индуктивность L_э?

L₂

_5. Две индуктивно связанные катушки соединены параллельно встречно,

причем L₂=2L₁, М₁₂=L₁. Чему равна эквивалентная индуктивность L_э?

1/5L₁

_6.

Выбрать правильное уравнение, составленное по второму

закону Кирхгофа, для согласного последовательного соединения

индуктивно связанных катушек.

7.

Выбрать правильное уравнение, составленное по второму

закону Кирхгофа, для встречного последовательного соединения

индуктивно связанных катушек.

8. В каком из выражений, записанных для параллельного согласного соединения

индуктивно связанных катушек, допущена ошибка:

Нелинейные цепи

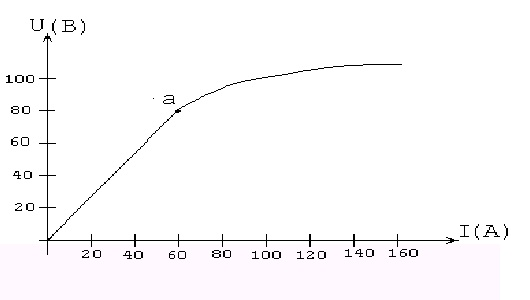

1. Рабочий режим НЭ задан точкой "а".

Определить R_ст.?

R_ст.=1,33 кОм

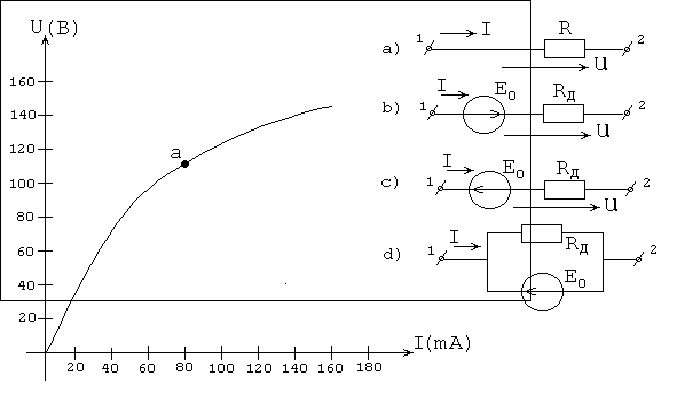

2. Рабочий режим нэ задан точкой "а".

Нарисовать эквивалентную схему для этого НЭ.

B

3. Рабочий режим нэ задан точкой "а".

Нарисовать эквивалентную схему для этого НЭ.

D

4. Какое соотношение между статическим R=U/I

и дифференциальным сопротивлениями

нелинейного элемента несправедливо для точек 1,2,3

на вольт-амперной характеристики ?

R_Д1 < R_Д1

5. Вольтамперные характеристики нелинейных элементов

R₁ и R₂ приведены на рисунке 1a.Определить I,

если U_ab=100 (В) для схемы рисунок 1б.

I=160

6. Линейный элемент R₁ и нелинейный R₂

(рисунок 1а) имеют ВАХ, изображенные на рисунке 1б.

Определить I, если R =0,50 м, U₂=40 (В)

I=130 U=65

7. Какая из ВАХ (рисунок 1б) соответствует

электрической цепи, изображенной на рисунке 1а,

если ВАХ НЭ имеет вид, изображенной

на рисунке 1б (кривая НЭ)?

3 ВАХ

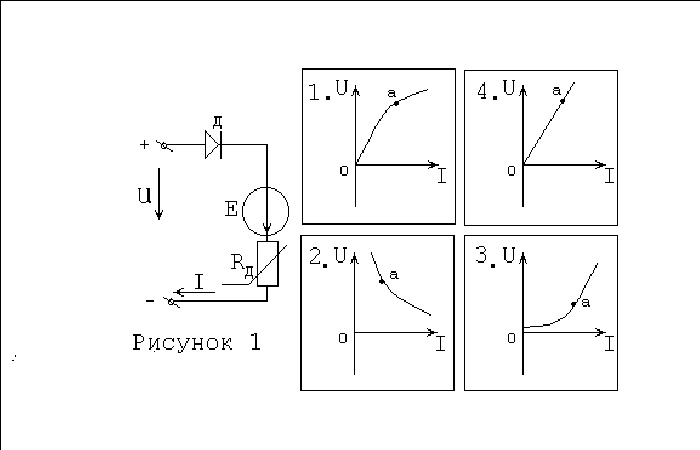

8. На рисунке 1 изображена нелинейная цепь и ее ВАХ,

какая из них соответствует схеме, если диод идеальный?

4 ВАХ

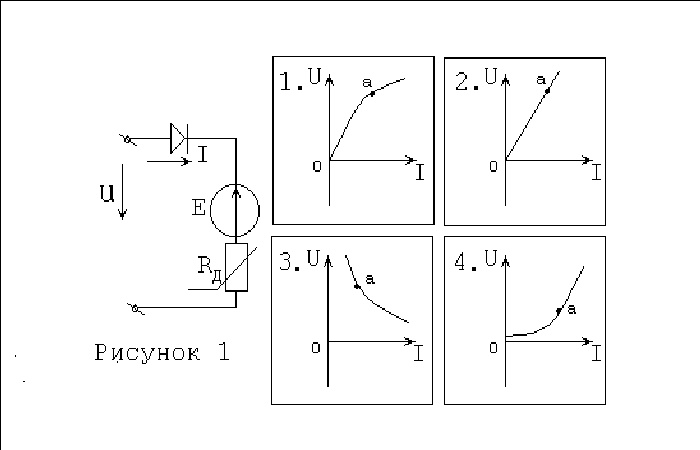

9. На рисунке 1 изображена нелинейная цепь и ее вах,

какая из них соответствует схеме, если диод идеальный?

Рабочий режим НЭ задан точкой "а".

1 ВАХ

10. На рисунке 1 изображена нелинейная цепь и ее вах,

какая из них соответствует схеме, если диод идеальный?

Рабочий режим НЭ задан точкой "а".

3 ВАХ

11. Дано Е₁=40 В, R₁=2 Ом, Е₂=10 В, R₂=1 Ом. На ВАХ НЭ задана рабочая точка "а", необходимо определить I

I=6 A

12. Какая из вах (рисунок 1б) соответствует

электрической цепи, изображенной на рисунке 1а,

если ВАХ НЭ имеет вид, изображенной на рисунке
